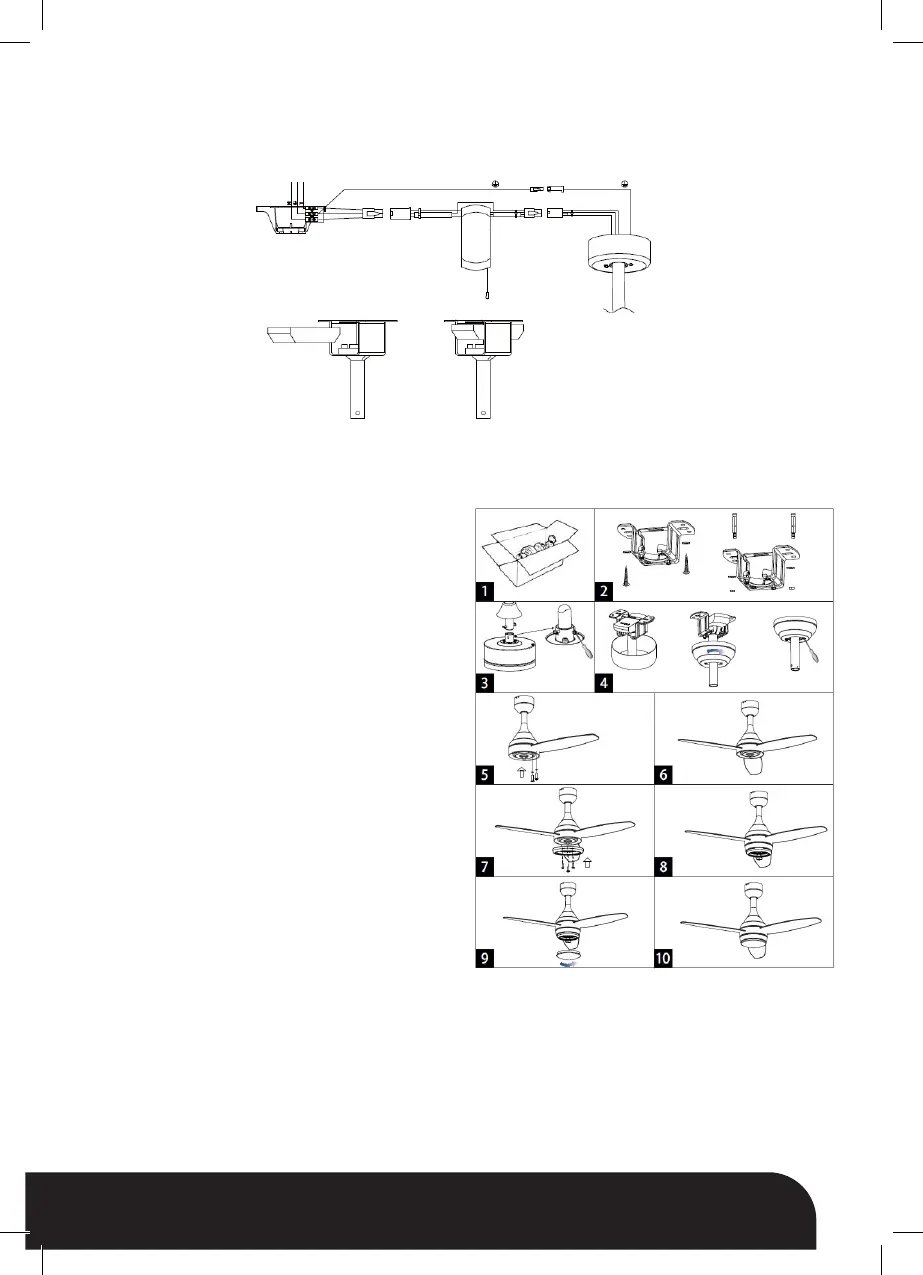

CONEXÃO DE CONTROLE REMOTO
AVISO: Para evitar ferimentos ou danos pessoais, certique-se de desligar a alimentação da caixa de
fusíveis principal antes de conectar a ação.
MONTAGEM
Certique-se de ter todos os componentes antes de iniciar a instalação. Para evitar danos, xe o motor na
haste de suporte em uma superfície macia ou use o poliestireno contido na embalagem.
Amarelo / Verde
Suporte
Lugar receptor
Controle
remoto
Amarelo / Verde
1. Abra a caixa de papelão e retire o ventilador (g. 1).
2. Monte a placa de suporte no teto usando duas ou
mais buchas e as arruelas apropriadas. Atenção: os
parafusos fornecidos são para vigas de madeira e
tetos de concreto. (Figura 2).
3. Insira a haste de suporte através da tampa superior
e da tampa inferior.
4. Insira os cabos elétricos que saem do motor através
da haste de suporte e conecte-os ao terminal de
parafuso colocado na parte superior da haste de
suporte.
5. Fixe a haste de suporte ao motor usando o pino e a
porca do pino. (g. 3)
6. Pendure a ventoinha no gancho da placa de
suporte e conecte o cabo elétrico, vindo do teto, ao
terminal de parafuso colocado na parte superior da
haste de suporte. Certique-se de que o receptor
esteja inserido na placa de suporte (consulte
Conexão do controle remoto).
7. Deslize para cima a tampa superior e xe-a com o
parafuso. (g. 4)
8. Deslize para baixo a tampa inferior; deve ser
apoiado pelo motor. Fixe com o parafuso. (g. 4)
9. Centralize as fendas nas lâminas com as cabeças
dos parafusos de xação das lâminas e deslize as
lâminas de forma que a cabeça dos parafusos que
posicionada na extremidade da fenda. (g. 5)
10. Aperte o parafuso. (g. 6)
11. Remova os parafusos da placa de conexão do
motor, organize todos os os cuidadosamente na
placa de conexão. Monte e alinhe os orifícios na parte de trás da luz LED aos três parafusos na placa
de conexão do motor. (g. 7)
12. Em seguida, aperte os três parafusos na placa de LED, conecte o conector junto com o o do motor.
Certique-se de que o kit de luz não pode ser movido após apertar os parafusos. (g. 8)
13. Coloque o abajur no ventilador. (Fig. 9)
