27
4. Spécications technique
No. de Modele Tension Fréquence Puissance
SS-21435 220-240V 50Hz 18W

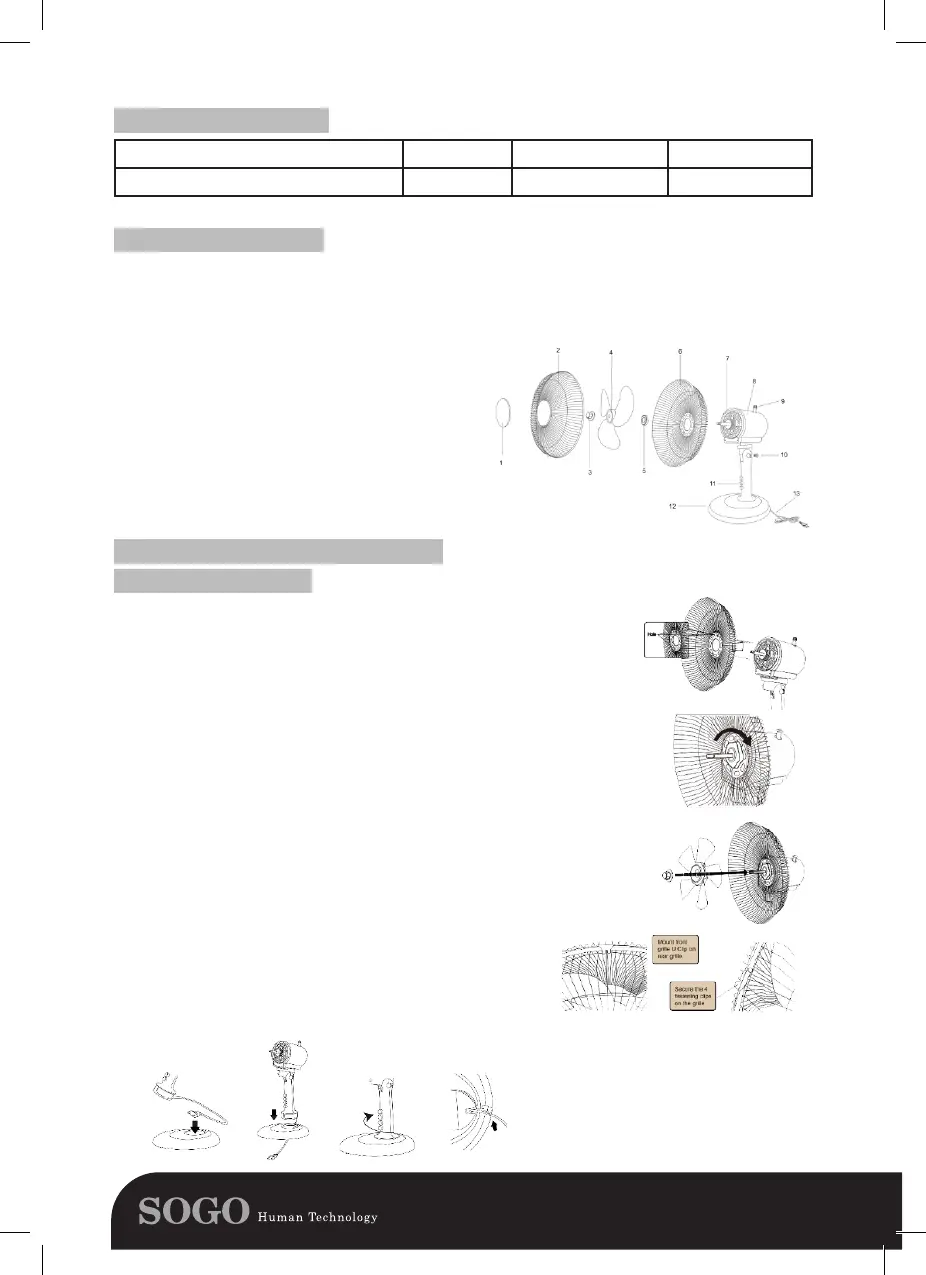

5.Identication des pièces
1. Couvercle de protection
2. Grille avant
3. Écrou de xation de l’hélice du ventilateur
4. Pâles de l’hélice
5. Écrou de la grille arrière
6. Grille arrière
7. Arbre du moteur
8. Boitier du moteur
9. Bouton ou oscillation
10. Vis de serrage système d’inclinaison
11. Panneau de commande
12. Plaque de base
13. Cordon d’alimentation
6. Instructions de montage et d’utilisation
Instructions de montage
Instructions de montage grille & lame ( # 1 - # 8) :
• L’arrière d’ajustement grille (# 6) au boitier de moteur (# 8)
avec la poignée vers le haut.
• Assurer le vissage de l’écrou de plastique (# 5)
dans le sens horaire sur le boitier de moteur (# 8).
• Installer les pales de ventilateur (# 4) sur l’arbre de moteur (# 7)
avec des coupes de tôle montés sur l’arbre du moteur.
• Visser l’écrou en plastique (# 3) sur l’arbre du moteur d (# 7) pour maintenir
les pales du ventilateur (# 4) en place en la tournant dans le sens antihoraire.
• Fixez la grille avant (# 2) sur le porte- bagages arrière (# 6).
Assurez-vous que les loquets et crochets sont co-rrectement alignés grille.
• Fixez-la fermement avec 4 clips disponibles autour de la grille et serrez
la vis indiquée sur le bas des grilles du ventilateur.
• Passez le cordon d’alimentation à travers la plaque de base.
• Insérez le moteur assemblé sur la plaque de base.
• Tournez dans le sens des aiguilles d’une montre pour verrouiller.
• Insérez le câble d’alimentation dans le loquet de la plaque de base
à l’arrière de la plaque de base.
Bottom View
