9
4. Especicaciones técnicas
Modelo Voltaje Frecuencia Potencia
SS-21270 220-240V 50Hz 50W

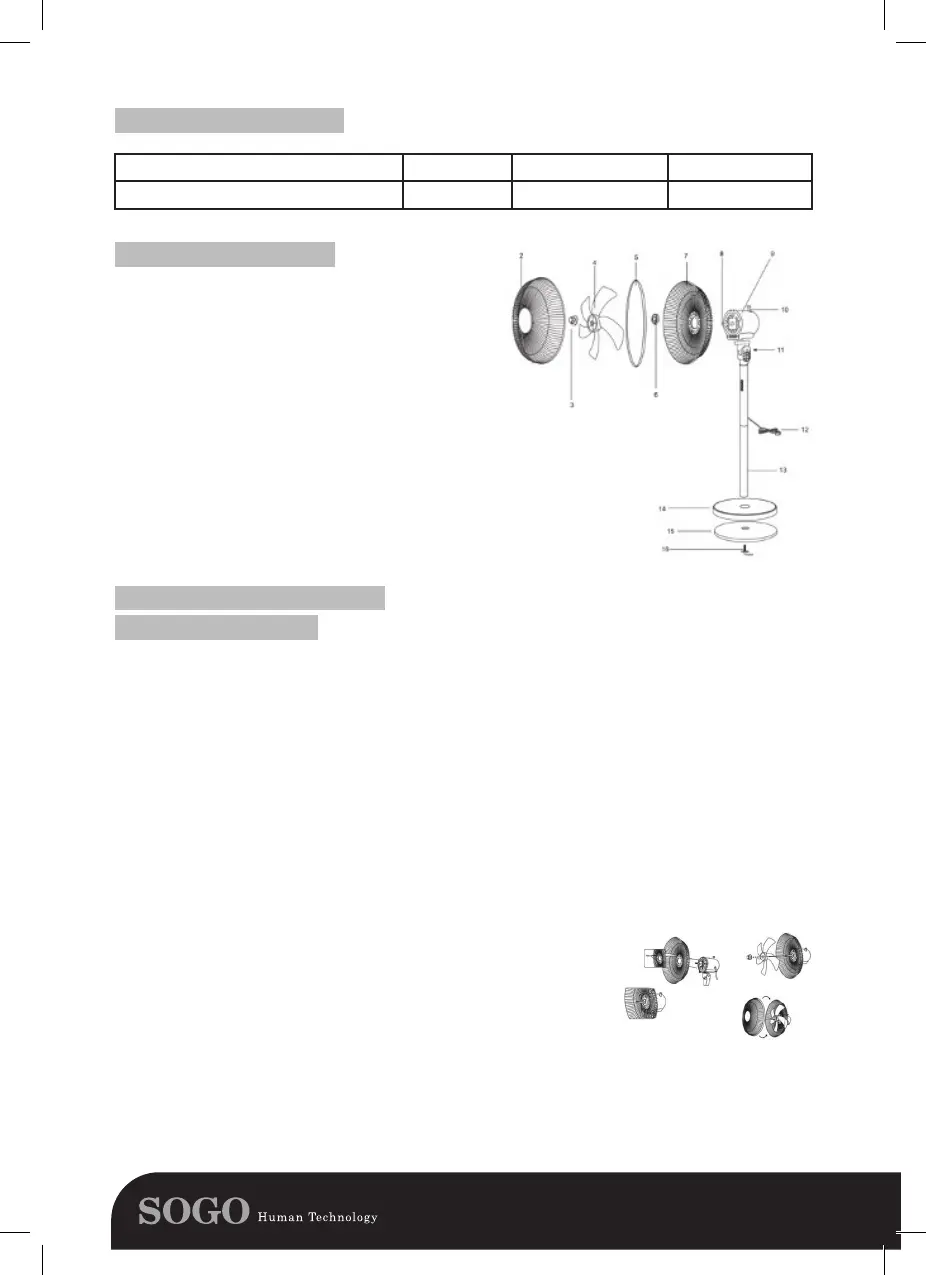

5. Descripción de las partes
1. Cubierta de rejilla
2. Rejilla delantera
3. Tuerca de retención de la hoja
4 Aspas
5. Anillo de rejilla
6. Tuerca de retención de la rejilla
7. Rejilla trasera
8. Eje del motor
9. Carcasa del motor
10. Perilla de oscilación
11. Tornillo de pivote
12. Cable de alimentación
13. Tubo exterior
14. Placa base
15. Peso básico
16. Tornillo en L
6. Instrucciones de montaje y uso
Instrucciones de montaje
Cómo Instalar
Compruebe antes de la instalación:
- Desembale el producto para comprobar si todos los accesorios están disponibles.
- Compruebe la tensión que se muestra en la placa de características si concuerda con la tensión local.
- Revise el motor si funciona sin problemas.
Montaje
Instrucciones de Montaje de la columna:
Tome la placa base (#14), peso básico (# 15) y partes de la columna tubo exterior (#13) de la caja de embalaje y tornillo
en L (#16). Fijar la columna sobre la placa de base utilizando el tornillo en L (# 16). Desatornille la perilla de ajuste de
altura. Monte el tubo de la columna, y poner a la altura deseada.
Nota: La columna de este ventilador este partido en dos tubos para Elegir la altura de ventilador entre 90cm y 125 cm.
Conjunto de la rejilla y las Aspas (#1 - #9):
1. Ajuste de la rejilla trasera (#7) a la carcasa del motor (#9) con el mango hacia arriba.
2. Asegurar juntos atornillando la tuerca de retención de la rejilla (#6) en sentido
horario sobre la carcasa del motor (#9).
3. Instalar las aspas del ventilador (#4) en el eje del motor (#8) con los recortes
en la hoja montada en el eje motor.
4. Atornillar la tuerca de de retención de aspas (#3) en el eje del motor (#8) para
sostener las aspas del ventilador (#4) en su lugar girando en sentido anti-horario.
5. Instale la rejilla frontal (#2) sobre la rejilla trasera (#7). Asegúrese de que los cierres y ganchos de la rejilla estén
bien alineados.
6. Cierre todas las presillas de borde para asegurar las rejillas (#2 y #7).10
7. Monte la cubierta de rejilla (#1) a la rejilla delantera.
