98 - INSTALLATIE 91477A420/A

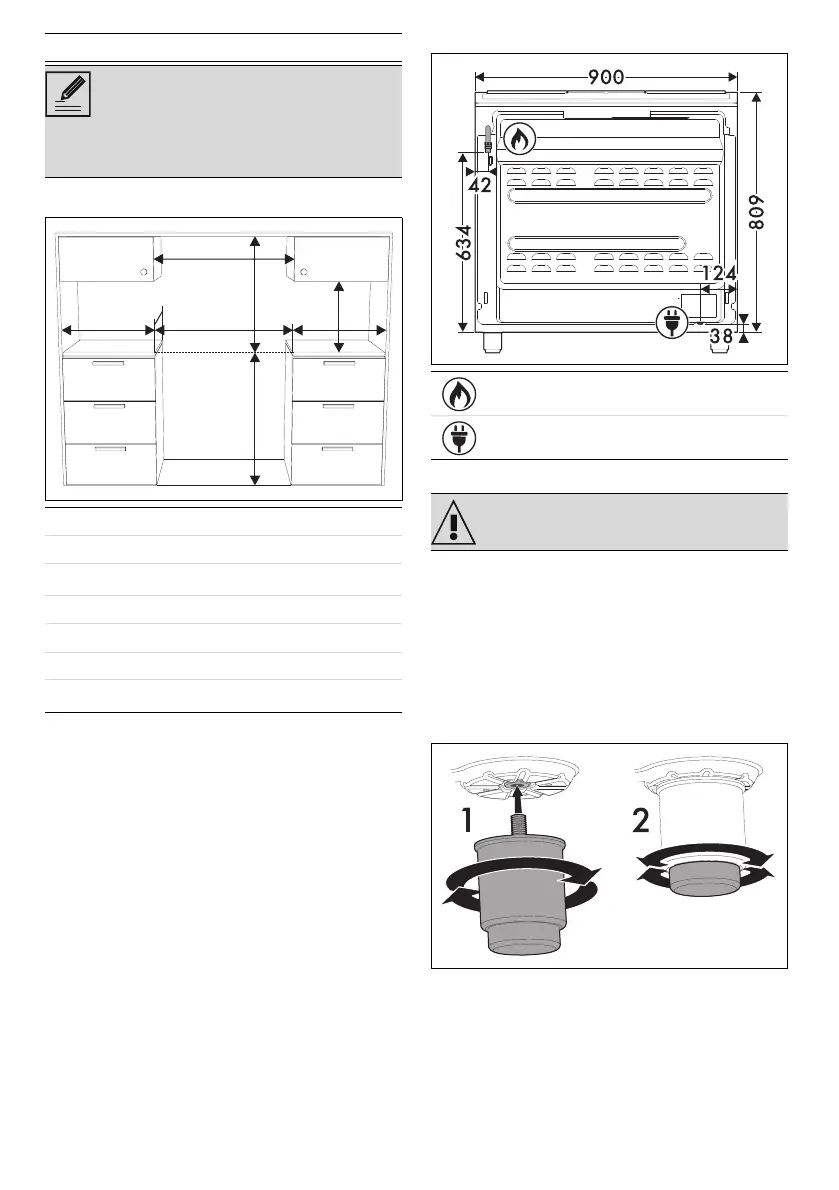

Afmetingen van het apparaat
1
Minimumafstand tot zijwanden of andere
ontvlambare materialen.
2
Minimumbreedte inbouwkast (=A)
Afmetingen van het apparaat
Het apparaat waterpas maken
Voor de stabiliteit is het absoluut noodzakelijk
dat het apparaat correct waterpas wordt
opgemaakt vanaf de grond.
Nadat de gas- en de elektrische aansluiting is
uitgevoerd, moeten de vier bijgeleverde voetjes
van het apparaat vastgedraaid worden (1).
Schroef het onderste gedeelte van de voetjes
open of dicht, tot het apparaat stabiel staat en
waterpas is (2).
Y 750 mm
Bij gebruik van een afzuigkap boven
het apparaat moet de
gebruiksaanwijzing van de afzuigkap
geraadpleegd worden om de correcte
afstand te bepalen.
A 900 mm
B 600 mm
C
1
min. 300 mm
D 879 ÷ 919 mm
H 750 mm
I 450 mm
L
2
900 mm
LL
HH
II
CC CC
AA
BB
DD
Positie gasaansluiting
Positie elektrische aansluiting
