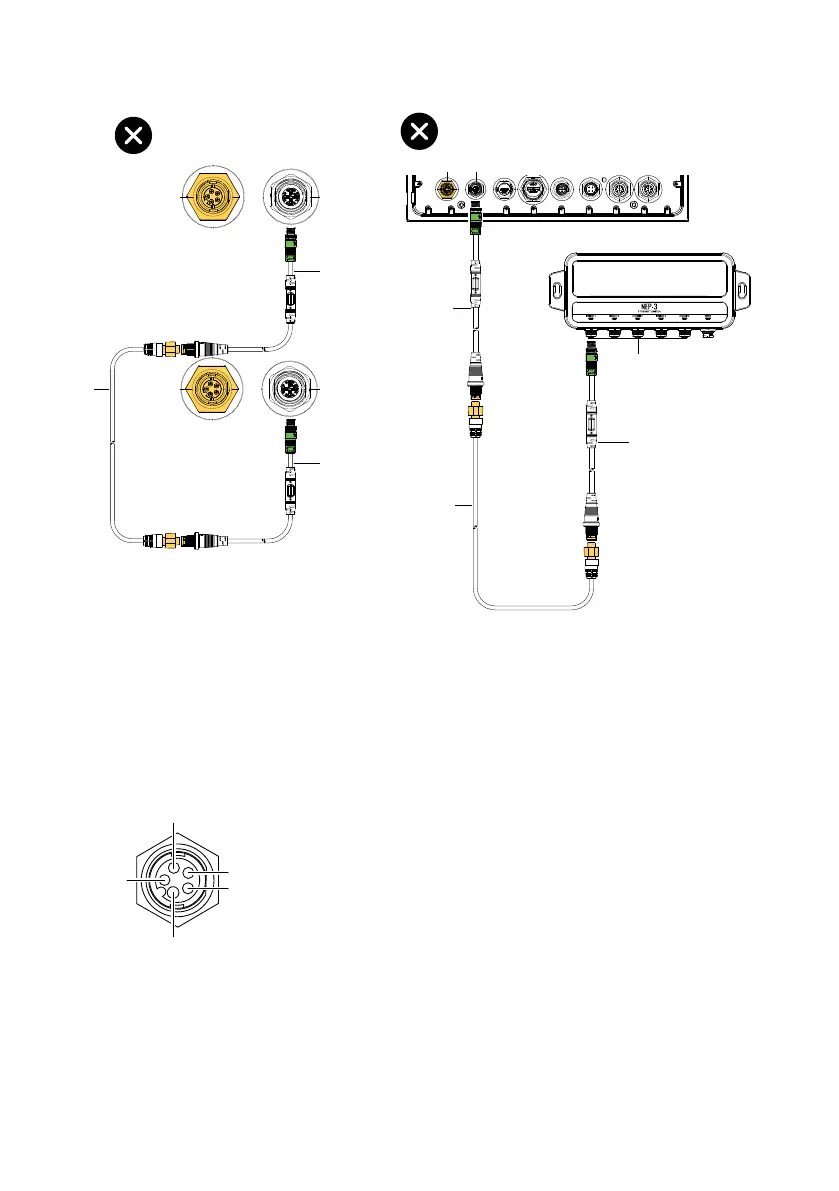

Gebruik niet meer dan één X-gecodeerde M12 GbE-connector naar een gele 5-polige Ethernet-adapter bij

het aansluiten van apparaten.

A

B

C

A

D

B

C

A

B

B

C

C

D

A Gele 5-polige Ethernet-connector

B X-gecodeerde M12 GbE-connector

C M12 GbE naar gele 5-polige adapter

D Gele 5-polige Ethernet-kabel

Gegevens Ethernet-connector (geel, 5-polig)

A

B

C

D

E

A Positief verzenden TX+

B Negatief verzenden TX-

C Positief ontvangen RX+

D Negatief ontvangen RX-

E Afscherming

Ethernet-hub

Sluit een Ethernet-hub aan als u verbinding wilt maken met meerdere netwerkapparaten. U kunt extra

Ethernet-hubs toevoegen om het gewenste aantal poorten te bieden.
