4.1 ГАЗОВЫЙ КЛАПАН
В стандартный комплект RS Mk II включен
газовый клапан
KROMSCHROEDER
CG340Z
(Чертеж 19).
4.2 РЕГУЛИРОВАНИЕ ГАЗОВОГО
КЛАПАНА
Газовый клапан позволяет получить
посредством регулировочного
термостата с двойным контактом
уменьшение мощности,
соответствующее приблизительно
40% номинальной мощности перед
полным выключением горелки.
Тарирование максимального и
уменьшенного давления выполняется
на заводе-изготовителе.
Менять его не рекомендуется.
Изменять параметры давления
разрешено только в тех случаях, когда
происходит переход от одного вида
топлива (газ метан) к другому (газ
пропан), при этом следуя указаниям
величин, приведенным на Таблице 3.
Данная операция обязательно
должна быть проведена специально
подготовленным персоналом,
в случае невыполнения этого
условия будет потеряно право на
гарантийное обслуживание.
В ходе градуального изменения
давления необходимо следовать
предписанному порядку, регулируя
сначала максимальное давление,
затем минимальное.
4.2.1 РЕГУЛИРОВАНИЕ
МАКСИМАЛЬНОГО И
МИНИМАЛЬНОГО
ДАВЛЕНИЯ
Чтобы выполнить тарирование
максимального давления,
действовать следующим образом
(рис. 19):
– Подсоединить колонку или
манометр к штуцеру для замера
давления, расположенному на
коллекторе горелки.
– Включите котел и после
непродолжительного периода
работы на номинальной мощности
медленно поверните ручку
термостата котла в минимальное
положение до тех пор, пока не
услышите щелчок первого контакта
термостата; или снимите разъем 11
рис. 19 2-й ступени для вывода котла
на меньшее значение давления. На
этом этапе, поворачивая винт (8),
найдите минимальное значение
давления, указанное в Таблице
3 для рассматриваемого газа, с
помощью шестигранного ключа на
2,5 мм.
– Несколько раз включить главный
выключатель, проверив, что
давление соответствует заданному
значению.
По завершении регулировки
максимального давления, приступить
к тарированию минимального
давления (рис. 19):
– Для контроля давления всегда
пользоваться колонкой или
манометром.
– Включить котел и после
непродолжительной его работы на
номинальной мощности медленно
повернуть ручку термостата котла
по направлению к минимальной
позиции, до тех пор, пока не
послышится щелчок первого
контакта термостата.
– Оставить ручку в этом положении
и покрутить винт (8), чтобы найти
значение минимального давления,
указанное в Таблице 3 для нужного
газа.
– Несколько раз включить главный
выключатель, проверив, что
давление соответствует заданному
значению.
4.2.2 Регулировка
медленного загорания
Можно отрегулировать скорость
открытия газового клапана, для этого
рекомендуется покрутить винт (6),
добившись значения в промежутке
от 2,5 до 6.
4.3 ВТОРОЙ ЭЛЕКТРОГАЗОВЫЙ
КЛАПАН
В стандартный комплект
газового блока включен
второй электрогазовый клапан
закрытого типа, соответствующий
предписаниям ISPESL и ПОЖАРНОЙ
БЕЗОПАСНОСТИ (3 Чертеж 2).
4.5 ПЕРЕХОД НА ДРУГОЕ
ТОПЛИВО (ДРУГОЙ ГАЗ)
Для работы на пропане (G31)
поставляется специальный
набор со всем необходимым для
переоборудования.
Чтобы перейти от одного газа к другому,
необходимо заменить основные
форсунки, и, предварительно сняв
пластмассовую крышку, установить
на реле минимального давления газа
(9) позицию 17 (G20) или позицию 25
(G31).
Для регулировки рабочего давления
следует обратиться к пункту 4.2.1
настоящего пособия. При окончании
операции рекомендуется наклеить
на внешнее покрытие котла этикетку
с указанием действующего газа.
4 ИСПОЛЬЗОВАНИЕ И УХОД
1
2
4
9
8
6
3
5
7
10
11
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
1 Штуцер для замера
давления на входе
2 Электроклапан EVG1
3 Винт регулировки
максимального давления
4 Электроклапан EVG2
5 Штуцер замера
qдавления на выходе
6 Винт медленного загорания
7 Клапан минимального
давления EVM
8 Винт регулировки
минимального давления
9 Реле минимального
давления газа
10 Вилка питания EVG1/EVG2
11 Разъем управления 2-й ступени

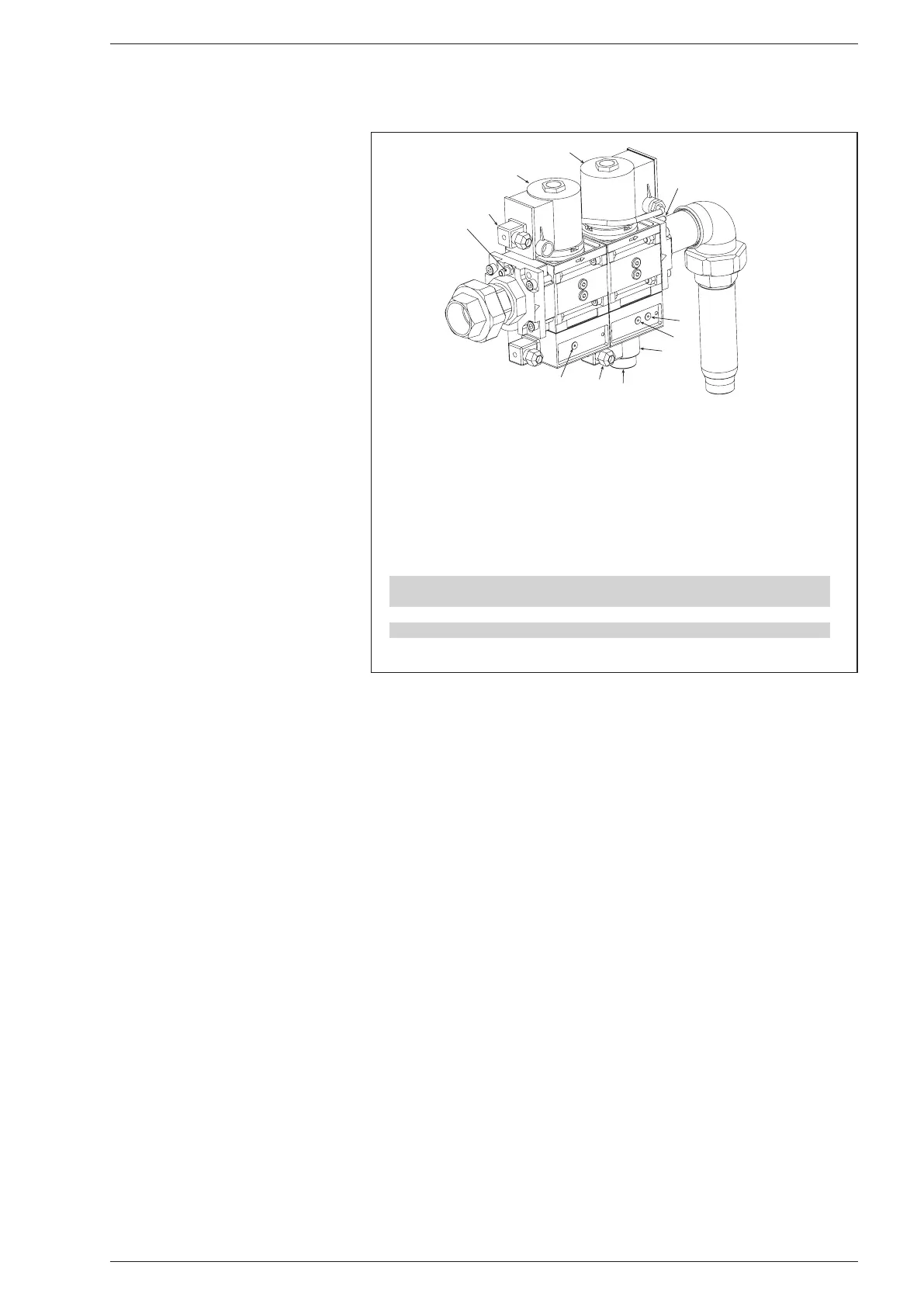

Чертеж 19
ТАБЛИЦА 3
Тип газа Пониженное давление горелки Максимальное давление горелки
мБар мБар
Метан – G20 6 9,7
Пропан – G31 15 35
