62
Установка котла предполагается
стационарной и обязательно должна
осуществляться специализированной
фирмой, как это указано в законе 46/90,
следуя всем инструкциям и предписаниям
данного руководства. Кроме того следует
придерживаться предписаний пожарной
охраны и газовой инспекции, как указано
в законе 10/91 о городском регламенте и
в DPR 412/93.
2.1 МЕСТО ДЛЯ УСТАНОВКИ
КОТЛА И ВЕНТИЛЯЦИЯ
Котлы разрешается устанавливать только
в котельных и ПОЛНОСТЬЮ защищенных
помещениях; установка в таких местах,
как веранды или частично защищенные
помещения, не допускается.
Котлы RS Mk II мощностью выше
35 кВт должны быть размещены в
техническом помещении по размерам
и характеристикам следующем норме
DM 12/04/96 № 74 “Противопожарные
правила для проектирования, постройки
и использования теплового оборудования
с газовым питанием”. Высота помещения
котельной должна соответствовать
приведенной на Чертеже 3, ее изменения
зависят от общей теплоотдачи котла.
Минимальное расстояние между стенами
помещения и внешними панелями котла
(правая, левая и задняя сторона) не
может быть менее 0,60 м. Разрешено
размещение нескольких аппаратов
в одном помещении при условии, что
приборы контроля и безопасности легко
доступны. Для свободной циркуляции
воздуха в помещении необходимо создать
на внешних стенах вентиляционные
отверстия площадью не менее 3000
см
2
, а в случае концентрации газа
более 0.8 – 5000 см
2
(расчеты должны
соответствовать требованиям пункта
4.1.2 DM). Расстояние между котлами
и складируемыми соответствующими
горючими материалами не должно
вызывать повышения температуры в
помещении, и, в любом случае, не может
быть менее 4 м.
2.2 УСТАНОВКА ОБОРУДОВАНИЯ
Рекомендуется использовать жесткие
штуцера, легко рассоединяемые
с помощью вращающихся муфт.
Необходимо устанавливать
соответствующие задвижки на обратной
и подающей трубах.
ВНИМАНИЕ: Для хорошего
распределение воды внутри чугунного
корпуса, необходимо, чтобы обратная
и подающая трубы были подсоединены
с одной и той же стороны котла. В
стандартном комплекте котел оснащен
креплениями на левой стороне, однако
существует возможность перенести
их на правую сторону. В таком случае
нужно переместить фланцы с шейками
и соответствующий распределитель
воды.
Рекомендуется следить за тепловыми
перепадами между подающей и
возвратной трубами, перепады
температуры не должны превышать
20°C. Для этого полезно установить
смесительный клапан.
ВНИМАНИЕ: Необходимо, чтобы
циркуляционный насос (или
несколько) включались одновременно
с включением котла. Для этого следует
использовать автоматическую систему
последовательного включения.
Подсоединение газа должно быть
осуществлено с помощью труб с резьбой
и футеровкой (типа Маннесманн),
стальных и оцинкованных без сварки.
Следует исключать тройниковые
соединения, они возможны только
в начале и конце трубопровода. В
пересечении со стенами трубы должны
быть уложены в специальных кожухах.
При выборе размера газовой трубы,
проходящей от счетчика к котлу,
необходимо учитывать как расход газа
в м
3
/час., так и его плотность. Сечение
труб, являющихся частью оборудования,
должно быть достаточным для подачи
максимально запрошенного количества
газа, ограничивая понижение давления
при установке счетчика и любого другого
устройства не более, чем:
– 1,0 Мбар для натурального газа
– 2.0 Мбар для бутана или пропана.
На внутренней части верхней панели
наклеена табличка, на которой написаны
технические данные и тип газа, на
котором работает котел.
2.2.1 ФИЛЬТР НА ГАЗОВОЙ ТРУБЕ
Во избежании плохого функционирования
клапана, а в некоторых случаях полного
его выключения, рекомендуется
установить на вход газового трубопровода
котла дополнительный фильтр.
2.3 ТРЕБОВАНИЯ К ВОДЕ
Вода-теплоноситель должна
соответствовать норме UNI-CTI 8065.
Обязательной является обработка воды в
следующих случаях:
– крупные системы (с большим объёмом
воды);
– высокая цикличность подачи
использованной воды;
– после частичного или полного
опорожнения оборудования.
2.4 ЗАПОЛНЕНИЕ ОБОРУДОВАНИЯ
Перед наполнением рекомендуем
пропустить воду по трубам для удаления
возможных мелких частичек, мешающих
эффективной работе котла. Заполнение
должно осуществляться медленно, что
позволит удалить воздушные мешки
через соответствующие отверстия,
установленные на оборудовании обогрева.
Давление загрузки при холодном котле и
давление перед закачкой бака должны
соответствовать или, как минимум, не
должны быть ниже высоты статической
колонны оборудования (Например, для
пятиметровой колонны давление перед
загрузкой бака и давление котла должно,
как минимум, соответствовать 0,5 бар).
2.5 ДЫМОХОД
Дымоход, предназначенный для выброса
отработанных газов естественной тягой,
должен соответствовать следующим
требованиям:
– дымовая труба должна обеспечивать
герметичное соединение котла с
дымоходом;
– дымовая труба должна быть
изготовлена из материалов, которые
в течение долгого периода способны
выдерживать высокие температуры,
возникающие при сжигании,
соответствующие конденсаты и
механические нагрузки;
– должен быть вертикальным и не иметь
никаких сужений по всей своей длине;
– рекомендуется облицовка трубы во
2 УСТАНОВКА

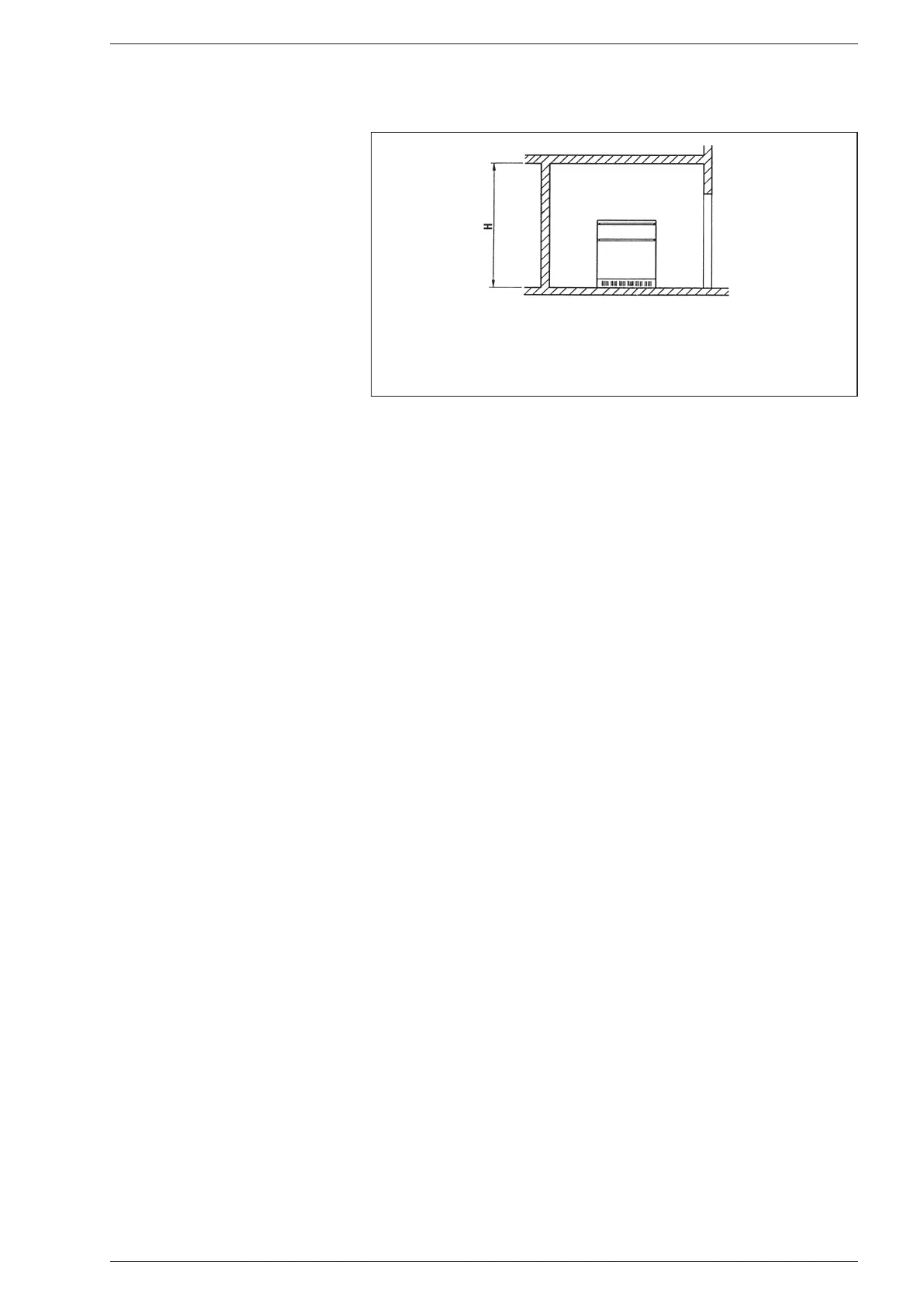

Чертеж 3
Высота (Н) в зависимости от общей теплоотдачи котла:
– меньше 116 кВт: 2,00 м
– от 116 кВт до 350 кВт: 2,30 м
– от 350 кВт до 580 кВт: 2,60 м
– свыше 580 кВт: 2,90 м
