1.1 ВВЕДЕНИЕ
Котлы RS Mk II являются генераторами
горячей воды и относятся к установкам
высокой и средней мощности.
Они созданы из чугунных секций,
насчитывающих от 7 до 14 единиц,
которые обеспечивают тепловую
мощность от 129,0 кВт до 279,1 кВт.
RS Mk II могут работать как на природном
газе и на пропане (G 31).
Для правильной установки и отличного
функционирования оборудования
следует придерживаться инструкций,
приведенных в этом руководстве.
R Диаметр возвратной трубы 2”
M Диаметр поставляющей трубы 2”
G Диаметр газовой трубы 1
1
/
2
”
S Слив бойлера 3/4”
1 ОПИСАНИЕ ОБОРУДОВАНИЯ
L
P
D
G
S
C
M
R
880
485
1365
110
825
F
140
1.3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
RS Mk II 129 151 172 194 215 237 258 279
Номинальная тепловая мощность кВт 129,0 150,6 172,2 193,7 215,2 236,5 257,8 279,1
Теплоотдача кВт 145,9 170,0 194,2 218,2 242,1 266,0 290,0 313,6
Потребляемая энергия Вт 65 65 65 65 65 65 65 65
Уровень электроизоляции IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20
Чугунные секции n° 7 8 9 10 11 12 13 14
Объем воды Л 67,5 77,0 86,5 96,0 105,5 115,0 124,5 134,0
Максимальное рабочее давление Бар 5 5 5 5 5 5 5 5
Категория II2H3P II2H3P
II2H3P
II2H3P
II2H3P
II2H3P
II2H3P
II2H3P
Тип B11 B11 B11 B11 B11 B11 B11 B11
Максимальная температура °C 95 95 95 95 95 95 95 95
Вес кг 542 612 682 757 829 904 974 1044
Основные газовые сопла
Количество n° 6 7 8 9 10 11 12 13
Метан (G20) ø мм 4,30 4,30 4,30 4,30 4,30 4,30 4,30 4,30
Пропан (G31) ø мм 2,50 2,50 2,50 2,50 2,50 2,50 2,50 2,50
Расход газа
Метан (G20) м
3
/час 15,44 17,99 20,55 23,10 25,63 28,16 30,70 33,20
Пропан (G31) кг/час 11,32 13,19 15,07 16,93 18,79 20,64 22,50 24,34
Давление газа в горелках
Метан (G20) Мбар 9,7 9,7 9,7 9,7 9,7 9,7 9,7 9,7
Пропан (G31) Мбар 35 35 35 35 35 35 35 35
Давление подачи газа
Метан (G20) Мбар 20 20 20 20 20 20 20 20
Пропан (G31) Мбар 37 37 37 37 37 37 37 37

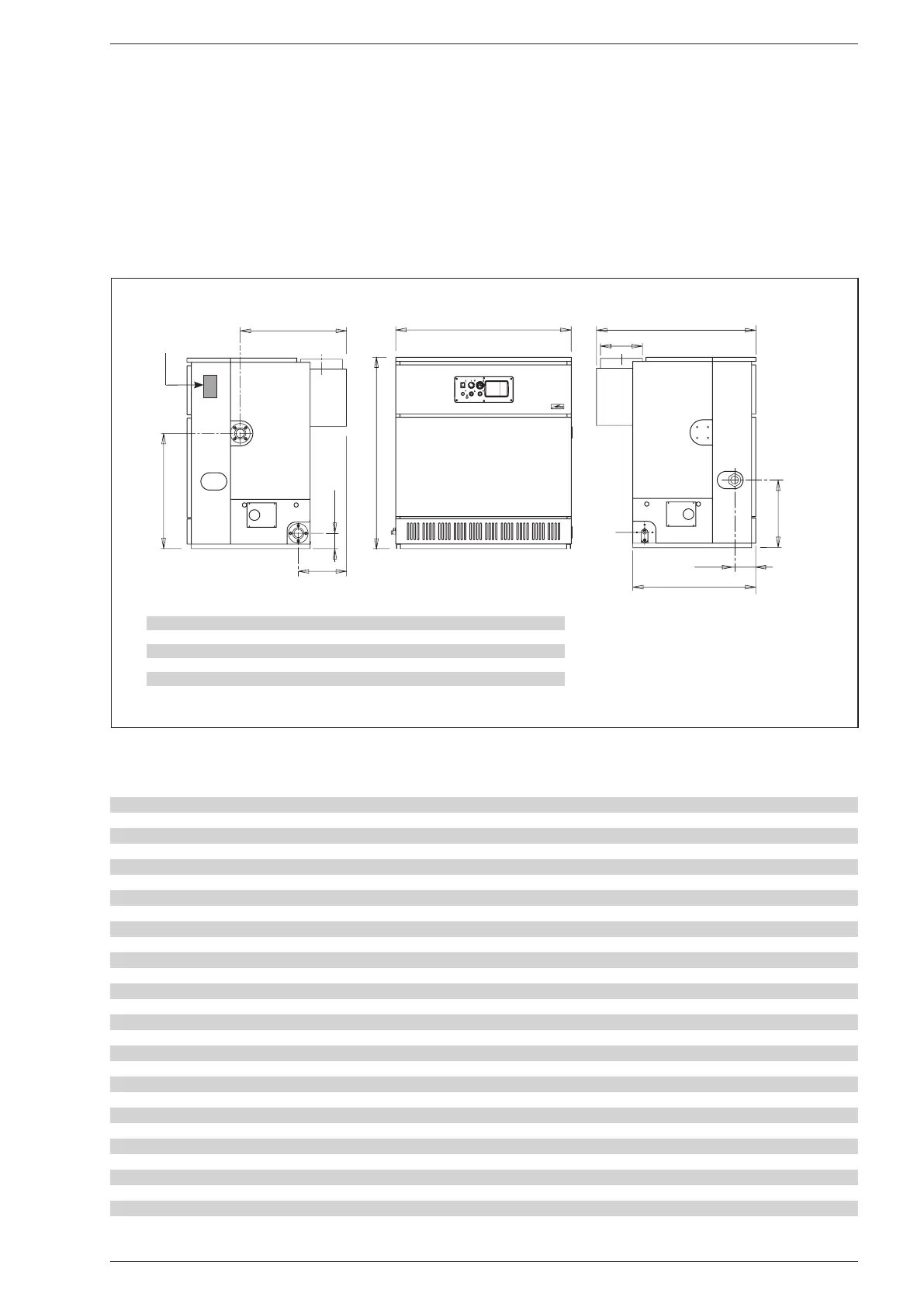

1.2 РАЗМЕРЫ
RS Mk II 129 151 172 194 215 237 258 279
L mm 810 920 1030 1145 1255 1370 1480 1580
P mm 1110 1110 1110 1140 1140 1190 1190 1190
C mm 730 730 730 760 760 810 810 810
F mm 315 315 315 345 345 395 395 395
D mm 250 250 250 300 300 350 350 350
Чертеж 1
Положение
таблички с
техническими
данными
