41
s’arrête, tandis que l’on peut remarquer que
le témoin de blocage de l’appareil est allu-
mé.
Cela se manifeste au cas où on n’aurait pas
respecté la position de phase et de neutre
sur la barrette de connexion. Le câble de
l’électrode de détection est interrompu ou
l’électrode elle-même est mise à la masse;
l’électrode est fortement usée, il est néces-
saire de la remplacer.
NOTE: en cas de blocage de l’appareil, il ne faut
appuyer sur le bouton lumineux qu’après avoir
attendu au moins vingt secondes à partir du
moment où le témoin s’est allumé. Dans le cas
contraire, l’appareil ne se débloquera pas.
3.1.2 Circuit d’ionisation
Le contrôle du circuit d’ionisation se fait
à l’aide d’un microampèremètre du type à
cadran ou, mieux encore, du type à lecture
numérique, avec échelle allant de 0 à 50
mA. Les terminaux du microampèremètre
devront être reliés électriquement en série
aux câbles de l’électrode de révélation. Au
cours du fonctionnement normal, la valeur
oscille aux alentours 6÷12 µA.
La valeur minimum du courant d’ionisation
avec laquelle l’appareil peut se bloquer se
situe aux alentours de 1 µA. Dans un tel cas,
il faudra s’assurer qu’il y a un bon contact
électrique et vérifier le degré d’usure de la
partie terminale de l’électrode et de la pro-
tection en céramique correspondante.
3.2 THERMOSTAT DE RÉGULATION PAR ÉTAPES
Les chaudières « RS Mk II » sont équipées
d’un thermostat de régulation à double contact
à calibrage différencié qui permet d’obtenir,
avant l’extinction complète du brûleur, une
réduction de puissance grâce au contrôle du
2ème allure (fig. 19).
Ce système de modulation par étapes vous per-
met d’obtenir les avantages suivants :
- un rendement global plus élevé de la chau-
dière.
- contenir dans des valeurs acceptables l’au-
gmentation de température qui se produit dans
le corps en fonte (inertie thermique) lorsque le
brûleur est éteint.

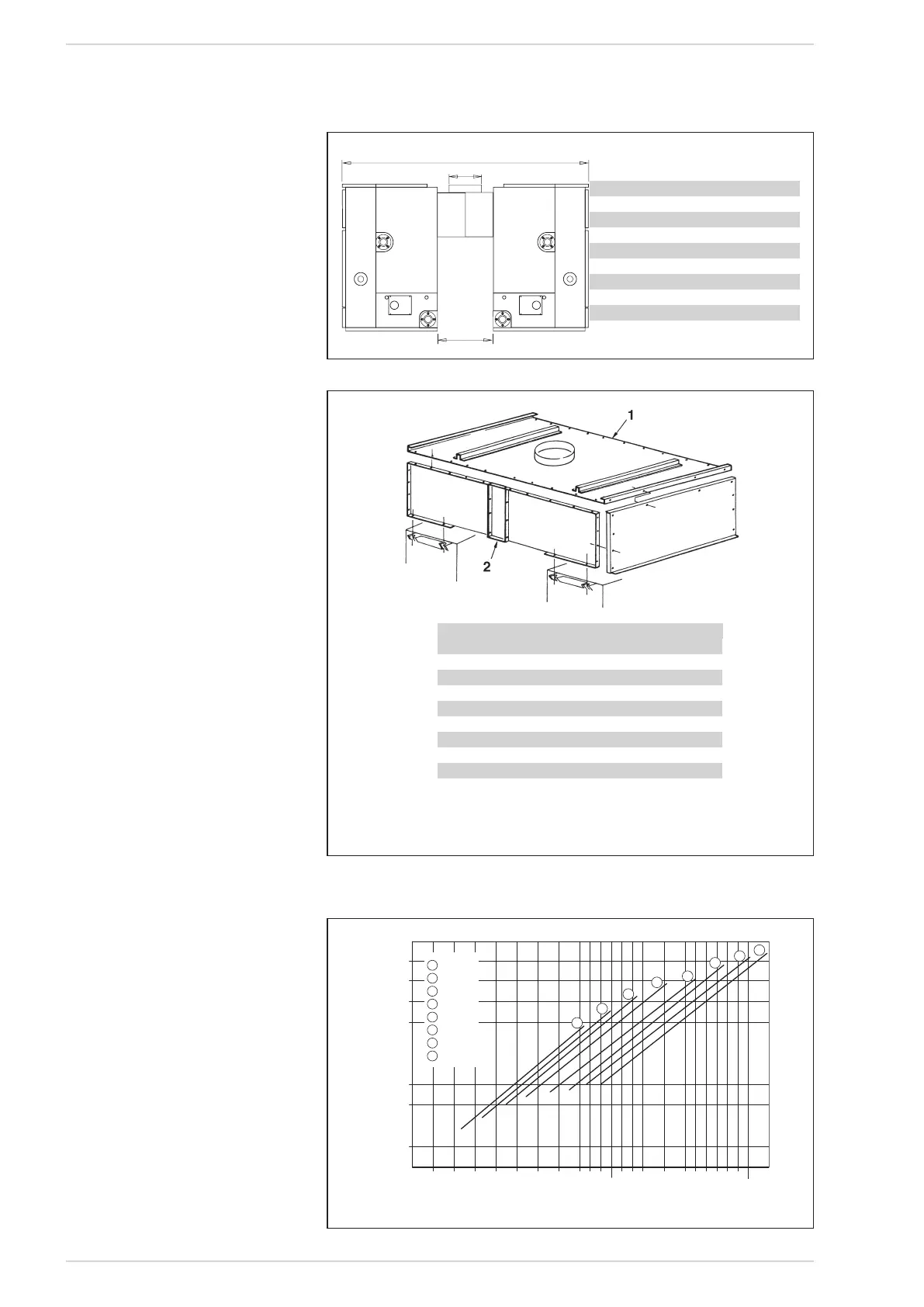

3.3 DISPOSITION COTE A COTE DE
DEUX CHAUDIERES
Il est possible d’obtenir sur demande, la
livraison d’accessoires permettant de dispo-
ser deux chaudières côte à côte, de manière
à limiter les dimensions et l’encombrement
et à faciliter la liaison avec la cheminée
dans la mesure où le conduit d’évacuation
des fumées devient ainsi un seul et unique
conduit (figg. 16-17).
Le Tableau 2 contient les dimensions des
deux chaudières accouplées et le diamètre
de la cheminée.
Z
L
D
Fig. 16
TABLEAU 2
D (ø mm) L (mm) Z (mm)
129 400 2360 600
151 400 2360 600
172 400 2360 600
194 450 2360 600
215 450 2360 600
237 500 2380 620
258 500 2380 620
279 500 2380 620
LEGENDE
1 Couvercle d’accouplement
2 Panneau d’accouplement (deux pièces)
Code couvercle Code panneau
d’accouplement d’accouplement
129 6136209 6136251
151 6136210 6136251
172 6136211 6136251
194 6136212 6136252
215 6136213 6136252
237 6136205 –
258 6136206 –
279 6136207 –
Fig. 17
5000 10000 19000
15000 26000
100
300
500
700
˘p in mm H2O
PORTATA in l/h
1
2
3
4
5
6
7
8
1 RS 129
2 RS 151
3 RS 172
4 RS 194
5 RS 215
6 RS 237
7 RS 258
8 RS 279
3.4 PERTES DE CHARGE DE LA CHAUDIERE (fig. 18)
DÉBIT (l/h)
∆p (mm H2O)
Fig. 18
