au savonneuse ou des produits prévus à cet
effet et en évitant de recourir à des flam-
mes nues.
2.15 RACCORD ELECTRIQUE
L’alimentation électrique doit être amenée
aux bornes L et N du tableau, en respectant
scrupuleusement les positions de phase et
de neutre qui sont fournies dans le schéma.
Dans le cas contraire, le circuit de détection
de la flamme reste inactif, ce qui fait que
l’appareillage se bloque.
L’alimentation doit être réalisée avec une
tension monophasée de 230 Volts - 50 Hz à
travers un interrupteur général protégé par
des fusibles avec une distance entre les con
-
tacts d’au moins 3 mm (figure 13).
NOTE: L’appareil doit être relié à une
installation de mise à la terre parfaite-
ment efficace. La firme SIME décline toute
responsabilité en cas de dommages occa-
sionnés à des personnes ou à des choses
et qui naîtraient de l’absence de mise à la
terre de la chaudière. Avant de procéder
à toute opération quelle qu’elle soit sur le
tableau électrique, il faut mettre l’alimen-
tation hors tension.
39
Fig. 13
Fig. 12/c

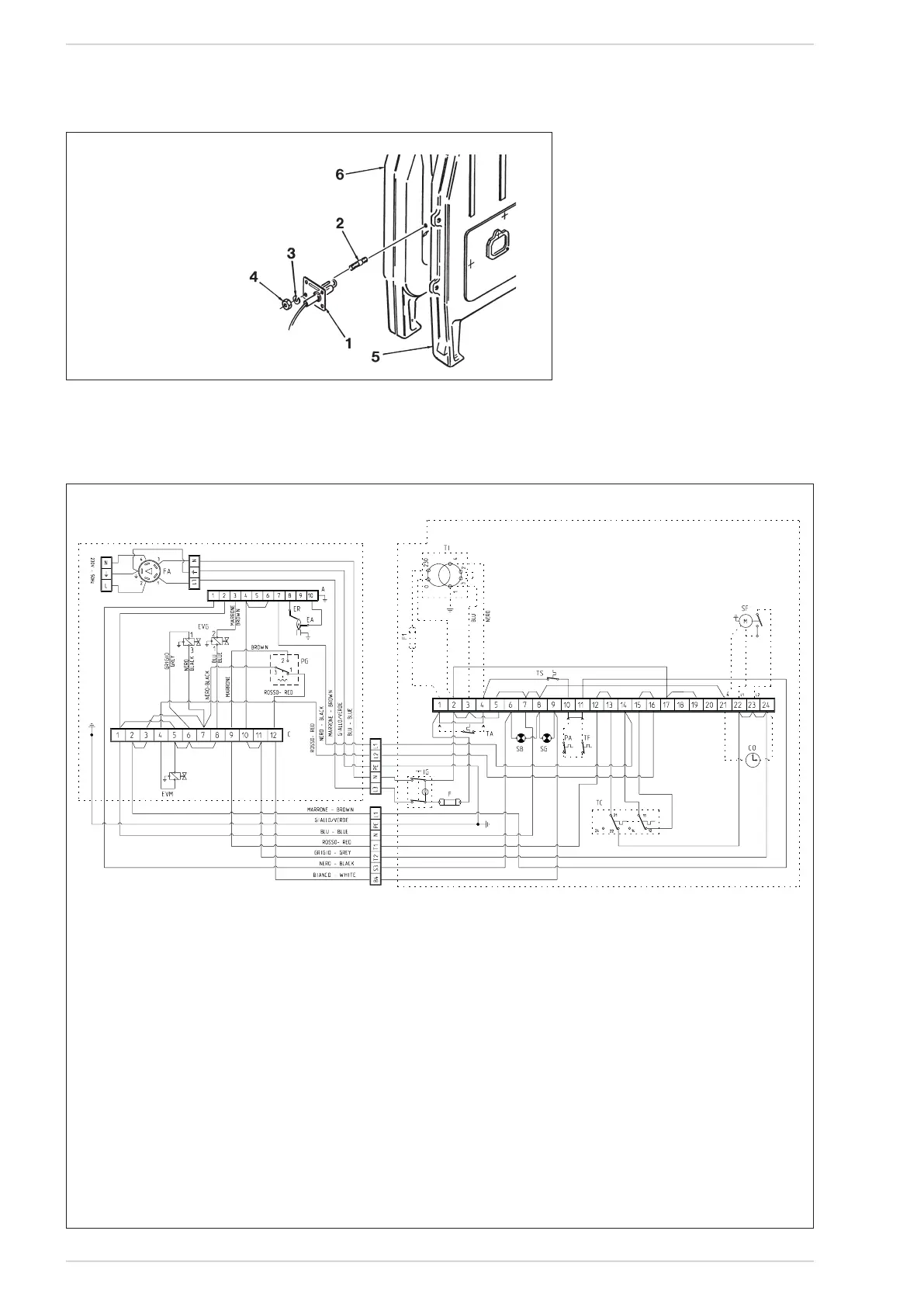

LEGENDE
SB Témoin de signalisation de blocage de l’appareil
PG Pressostat du gaz de pression minimum
EVG1 Première électrovanne du gaz
F Fusible T4A
ER Electrode de détection
EA Electrode d’allumage
TC Thermostat de réglage avec marche
IG Interrupteur général
SG Témoin de signalisation de la pression du gaz
TS Thermostat de sécurité
A Coffret de sécurité SM 191.1
PA Pressostat de l’eau (non fourni)
EVG2 Seconde électrovanne du gaz
FA Filtre anti-parasites
TF Thermostat fumées (uniquement pour la POLOGNE)
TA Thermostat d’ambiance
TI Transformateur d’isolation
(uniquement pour la BELGIQUE)
F1 Fusible F800 mA (uniquement pour la BELGIQUE)
SF Vanne des fumées (non fournie)
CO Compteur horaire
EVM Vanne de pression minimum
NOTE: Pour relier le TA, il faut retirer le cavalier des bornes
1-4. En reliant la vanne des fumées (SF), retirer le cavalier
entre les bornes 22-23.
En reliant le transformateur d’isolation (TI),
uniquement
pour la BELGIQUE
, retirer les cavaliers 1-4 et 2-3.
LEGENDE
1 Electrode d’allumage
2 Boulon prisonnier M5 x15
3 Rondelle diamètre 5, 3
4 Ecrou M5 OT
5 Tête droite
6 Elément intermédiaire
avec broche
