37

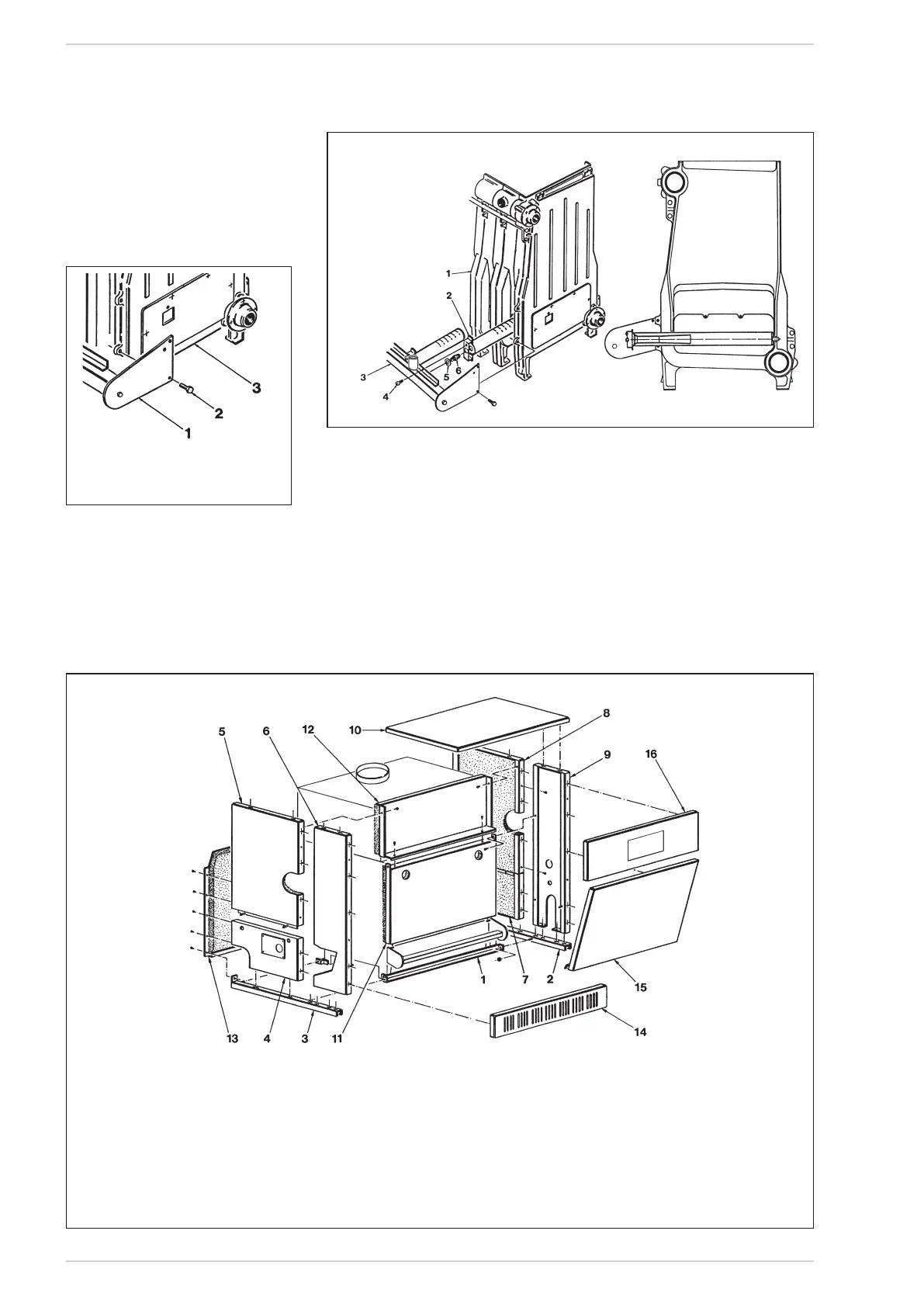

2.9 MONTAGE DU COLLECTEUR
DES BRULEURS
Pour le montage du collecteur des brûleurs,
il faut visser les quatre vis TE M8 x 16 sur les
œillets filetés des deux têtes du corps de la
chaudière (figure 9).
2.10 MONTAGE DES BRULEURS
Une fois que le collecteur des brûleurs a
été monté, enfiler un par un les brûleurs à
l’intérieur de la chambre de combustion, en
ayant soin de tourner vers le haut les ouver-
tures allongées du brûleur. Pousser de telle
manière que le support du brûleur s’enfile
dans l’ouverture ménagée sur la paroi de
fonte qui divise les éléments (figure 10). Fi
-
xer le brûleur au collecteur par le biais d’une
vis TCB M5 x 8.
2.11 MONTAGE DE LA CHEMISE
Pour procéder au montage de la chemise, il
faut effectuer les opérations suivantes (figu-
re 11):
– Placer, entre les pieds des deux têtes, les
supports antérieur et postérieur de l’em-
base de la chemise (1).
– Fixer les supports latéraux (2) et (3) à la
partie antérieure et postérieure de l’em-
base de la chemise (1) avec les écrous M6
fournis comme accessoire.
– Fixer le panneau (4) au panneau (5) et le
panneau (7) au panneau (8), par le biais de
tétons à enclenchement.
– Fixer les panneaux (4-5) au panneau (6) et
les panneaux (7 - 8) au panneau (9) par le
biais de tenons à enclenchement, en as-
surant fermement leur union avec de vis
LEGENDE
1 Collecteur des brûleurs
2 Vis TE M8 x 16
3 Tête droite
Fig. 9
Fig. 10
LEGENDE
1 Corps de la chaudière
2 Brûleur
3 Collecteur
des brûleurs
4 Vis TCB M5 x 8
5 Rondelle
aluminium, ø 14
6 Gicleur brûleur
LEGENDE
1 Support antérieur et postérieur
de l’embase de la chemise
2 Support droit de l’embase
de la chemise
3 Support gauche de l’embase
de la chemise
4 Pan. postérieur infér. latéral gauche
5 Pan. postérieur supér. latéral gauche
6 Pan. antérieur latéral gauche
7 Pan. postérieur infér. latéral droit
8 Pan. postérieur supérieur
latéral droit
9 Pan. antérieur latéral droit
10 Couvercle
11 Paroi antérieure inférieure
12 Paroi antérieure supérieure
(plaque nettoyage)
13 Paroi postérieure
14 Socle
15 Porte
16 Panneau antérieur supérieur
NOTE:
La position des panneaux (6) et (9) peut
être intervertie, en tenant compte du fait
que le panneau avec les ouvertures al-
longées devra toujours être placé du côté
où sort le groupe gaz.
Fig. 11
