l’entièreté de sa longueur;
– être isolée de manière appropriée, pour
éviter des phénomènes de condensation
ou de refroidissement des fumées, en
particulier si la chaudière est placée à
l’extérieur de l’édifice ou dans des locaux
non chauffés;
– elle doit être placée à une distance ap-
propriée, par le recours à l’aménagement
d’un espace vide ou à des produits d’iso-
lation appropriés, de tout matériau com-
bustible ou pouvant facilement s’enflam-
mer;
– elle doit avoir en dessous de l’embou-
chure du premier canal des fumées une
chambre de récolte des matériaux so-
lides et des condensations éventuelles,
présentant une hauteur équivalant à au
moins 500 mm. L’accès à cette chambre
doit être possible par le biais d’une ou-
verture munie d’une trappe métallique de
fermeture, étanche à l’air;
– elle doit présenter une section interne de
forme circulaire, carrée ou rectangulaire:
dans ce dernier cas, les angles doivent
être arrondis avec un rayon qui ne doit pas
être inférieur à 20 millimètres; on admet
cependant également des sections qui
sont équivalentes du point de vue hydrau-
lique;
– être équipée en son sommet d’un faîte,
dont l’embouchure doit se trouver en
dehors de ce que l’on qualifie de zones de
reflux, afin d’éviter la formation de con-
tre-pressions qui entravent la bonne éva-
cuation dans l’atmosphère des produits
de la combustion. Il est donc nécessaire
de respecter les hauteurs minimums qui
sont mentionnées dans la figure 4;
– être exempte de tout moyen mécanique
d’aspiration placé au sommet du conduit;
– dans une cheminée qui passe à l’intérieur
ou qui est adossée à des locaux servant
d’habitation ne doit exister aucune sur-
pression.
2.5.1 Dimensions que doit
présenter le conduit
de la cheminée
L’attribution de dimensions correctes à la
cheminée représente une condition essen-
tielle pour le bon fonctionnement de la chau-
dière. Pour parvenir à calculer la section
utile de la cheminée, il est nécessaire de se
conformer à la norme UNI 9615, décembre
1990. Les principaux facteurs qui doivent
être pris en considération pour le calcul de la
section sont: le débit thermique de la chau-
dière, le type de combustible, la valeur en
pourcentage du CO2, le débit en masse des
fumées à la charge nominale, la tempéra-
ture des fumées, le caractère rugueux des
parois internes, l’effet de gravité sur la pres-
sion de tirage qui devra tenir compte de la
température extérieure et de l’altitude.
Le Tableau 1 contient les paramètres spécifi-
ques relatifs à la chaudière de la série “RS Mk II”.
2.6 CORPS DE CHAUFFE
DE LA CHAUDIERE
Le corps de chauffe en fonte est livré monté
de série; dans le cas où il existerait des dif
-
ficultés pour accéder au local de la chau-
dière, on est en mesure de procéder à des
livraisons par éléments décomposés. Pour
procéder au montage, suivre les instructions
qui figurent ci-dessous:
– Préparer les éléments en nettoyant les lo-
gements des manchons coniques avec un
diluant.
– Étendre le cordon de mastic dans la gor-
ge prévue pour assurer l’étanchéité des
fumées (figure 5).
– Préparer un des deux éléments in-
35

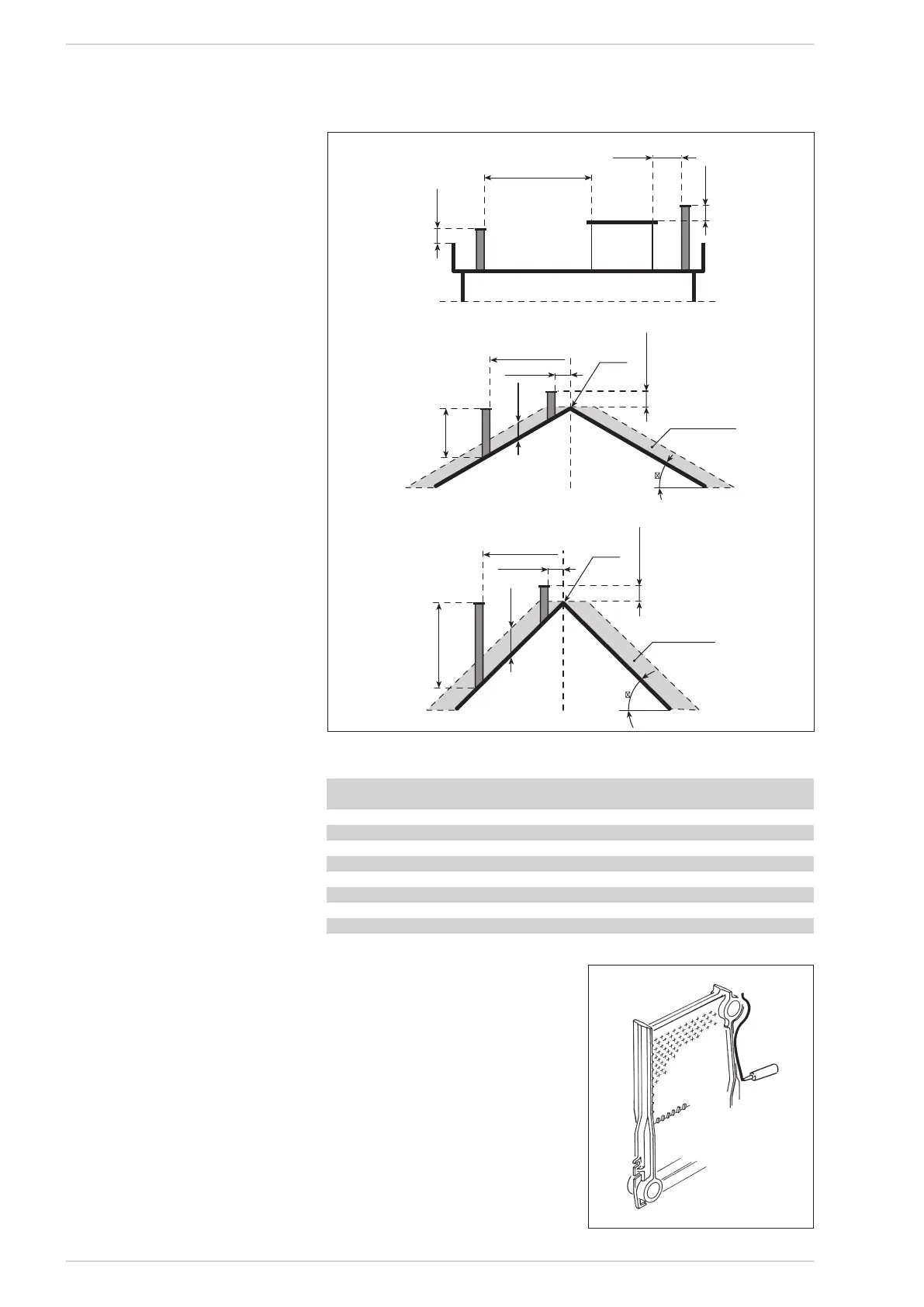

Te tto piano
0,50 m
0,50 m
Volume
tecnico
> 5 m
£ 5 m
Colmo
> 1,50 m
£ 1,50 m
Zona di reflusso
1,50 m
2 m min.
0,50 m
oltre il colmo
45
Te tto a 45¡
Colmo
> 1,30 m
£ 1,30 m
Zona di reflusso
0,80 m
1,20 m min.
0,50 m
oltre il colmo
30
Te tto a 30¡
Fig. 4
TABLEAU 1
Débit thermique Température fumées Débit fumées
kW °C g/s
RS 129 Mk II 145,1 154 109,4
RS 151 Mk II 169,2 170 111,7
RS 172 Mk II 193,2 173 118,6
RS 194 Mk II 217,1 153 160,8
RS 215 Mk II 240,9 160 164,2
RS 237 Mk II 264,7 143 206,9
RS 258 Mk II 288,4 148 213,6
RS 279 Mk II 312,0 154 212,5
Toit plat
Toit à 30°
Toit à 45°
Fig. 5
