25

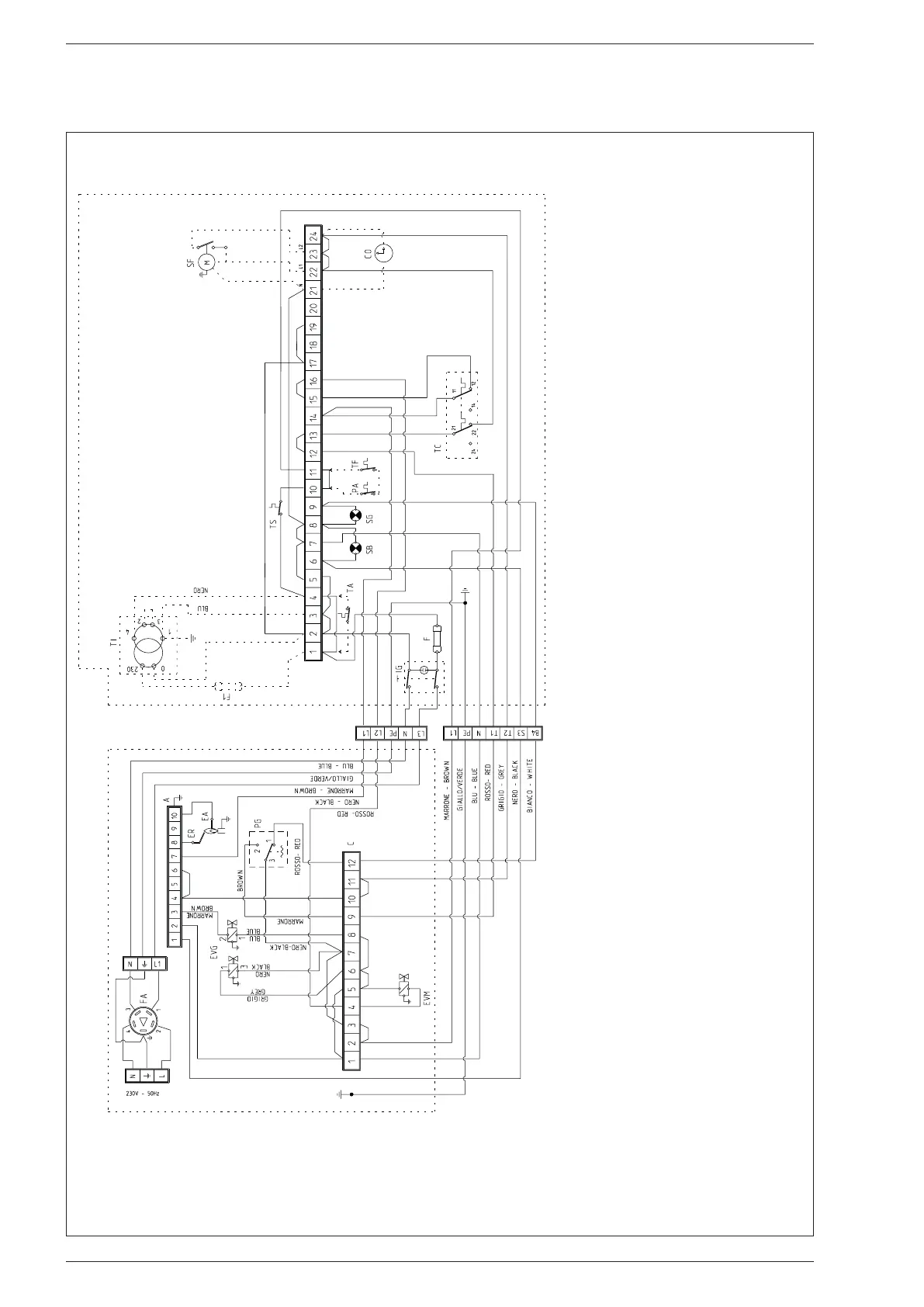

Fig. 13
LEYENDA
SB Luz señalización bloque caja de control de llama
PG Presostato de gas de minima
EVG1 Primera electroválvula de gas
F Fusible T 4A
ER Electrodo de detección
EA Electrodo de encendido
TC Termóstato de regulación 2 etapas
IG Interruptor general
SG Espía de señalización presión gas
TS Termóstato de seguridad
A Caja de control de llama SM 191.1
PA Presóstato de agua (no suministrado)
EVG2 Segunda electroválvula gas
FA Filtro anti-interferencia
TF Termóstato de humos (solo para POLONIA)
TA Termóstato ambiente
TI Trasformador de aislamiento (solo para BELGICA)
F1 Fusible F 800mA (solo para BELGICA)
SF Cierre de humos (no suministrado)
CO Contador de horas
EVM Válvula de mínima
NOTA: Para conectar el TA quite el puente de los bornes 1-4.
Conectando el cierre de humos (SF) quite el puente entre los
bornes 22-23.
Al conectar el transformador de aislamiento (TI), solo para
BELGICA, hay que quitar los puentes 1-4 y 2-3.
