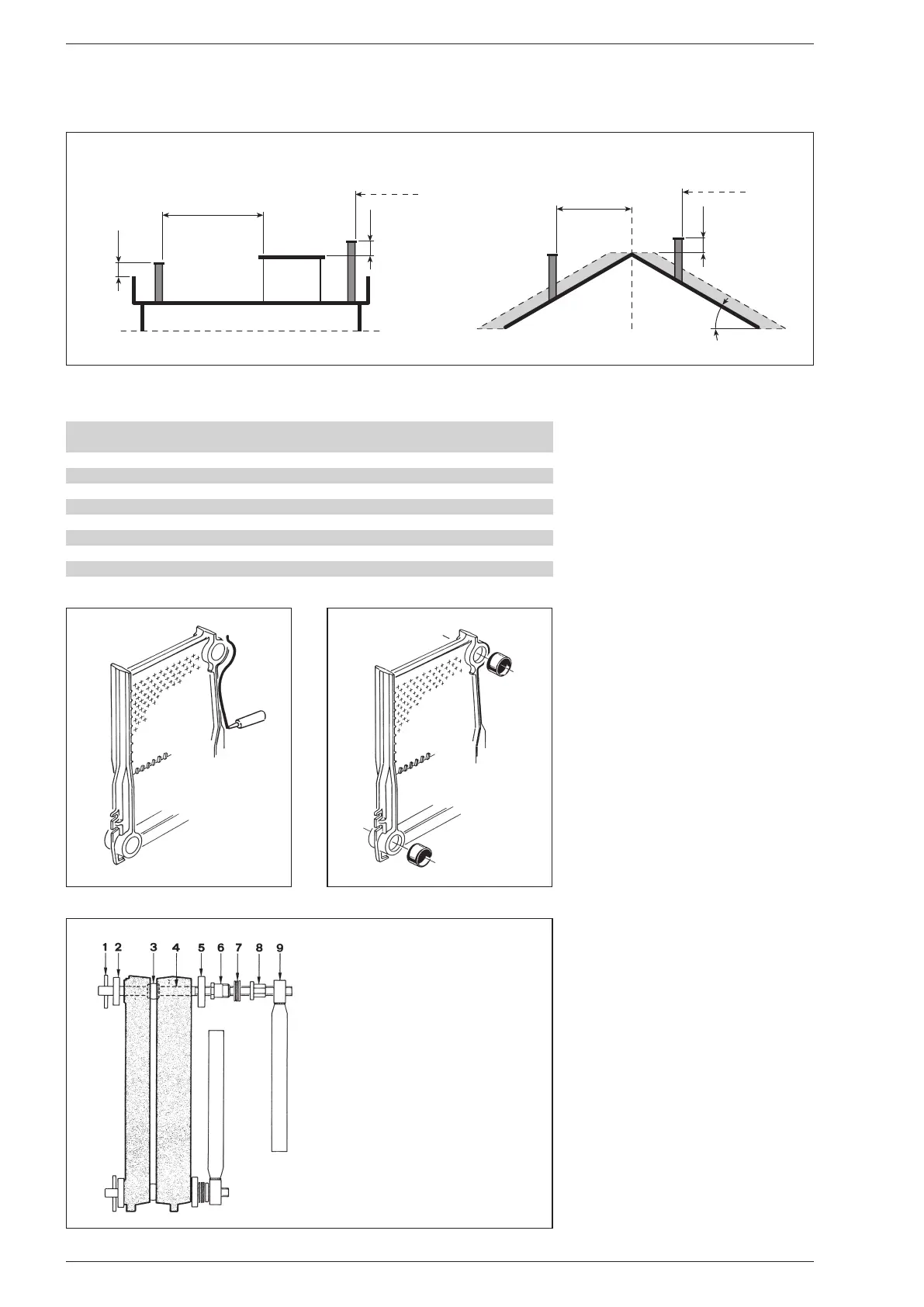

2.6 CUERPO CALDERA
El cuerpo de fundición se suministra ensam-
blado de serie; en caso que existan dificulta-
des para acceder al hogar de la caldera, se
pueden suministrar los elementos desmon-
tados. Para proceder al ensamblado, seguir
las instrucciones, indicadas a continuación:
– Preparar los elementos, limpiando las ba-
ses de los biconos con disolvente.
– Extender el cordón de silicona en la ra-
nura prevista para la estanqueidad de los
humos (fig. 4).
– Preparar uno de los dos elementos inter-
medios con agujeros de 1/2”, colocando
los biconos después de haberlos lubrifi-
cados con aceite de lino cocido (fig. 5).
– Preparar la cabecera siguiendo las mi-
smas instrucciones y apoyarla al elemen-
to intermedio. Añadir, cada vez, un sólo
elemento.
– Ensamblar los elementos con el apósito
kit formado por una pareja de tirantes
para el ensamblaje con los relativos ac-
cesorios cód. 6050900 (fig. 6), aplicando la
presión simultáneamente sobre el bicono
superior y sobre el inferior.
Si acaso, durante la operación, la unión
de los elementos no resultara uniforme
y paralela, meter el formón en la parte
más cerrada y, haciendo presión, llevar
al mismo nivel las dos piezas que hay que
unir. La unión de dos elementos se consi-
dera realizada en el momento en que los
bordes externos de los elementos hacen
contacto.
– Extender el cordón de silicona en la ranu-
ra del elemento en ese momento ensam-
blado, y proceder a la unión de los otros
elementos, hasta completar el cuerpo.
NOTA: Antes de proceder a la conexión de
la instalación, pruebe el cuerpo de fundi-
ción a la presión de 7,5 bar.
2.7 ENSAMBLAJE DE LA
CAMARA DE HUMOS
La cámara de humos es constituida por
cuatro piezas a unir con los tornillos conve-
nientes para el conjunto (fig. 7). El montaje
se efectúa fijando el panel lateral derecho
(2) al panel superior (1) con 9 tornillos autor-
21
TABLA 1
Caudal térmico Temperatura humos Caudal humos
kW °C gr/s
RS 129 Mk II 145,9 154 109,4
RS 151 Mk II 170,0 170 111,7
RS 172 Mk II 194,2 173 118,6
RS 194 Mk II 218,2 153 160,8
RS 215 Mk II 242,1 160 164,2
RS 237 Mk II 266,0 143 206,9
RS 258 Mk II 290,0 148 213,6
RS 279 Mk II 313,6 154 212,5
Fig. 4 Fig. 5
Cubierta plana
1,5 m
1,5 m
15 m
50 m a edificio
más próximo
Cubierta inclinada 30¡
15 m
1,5 m
30
°
50 m a edificio
más próximo
Cubierta plana
1,5 m
1,5 m
15 m
50 m a edificio
más próximo
Cubierta inclinada 30¡
15 m
1,5 m
30
°
50 m a edificio
más próximo
Fig. 3
LEYENDA
1 Espia
2 Brida ø 35/87
3 Bicono
4 Tirante L. 900 + tirante L. 980
5 Brida ø 50/87
6 Troquel
7 Amortiguador de tope
8 Tuerca
9 Llave
Fig. 6
