8

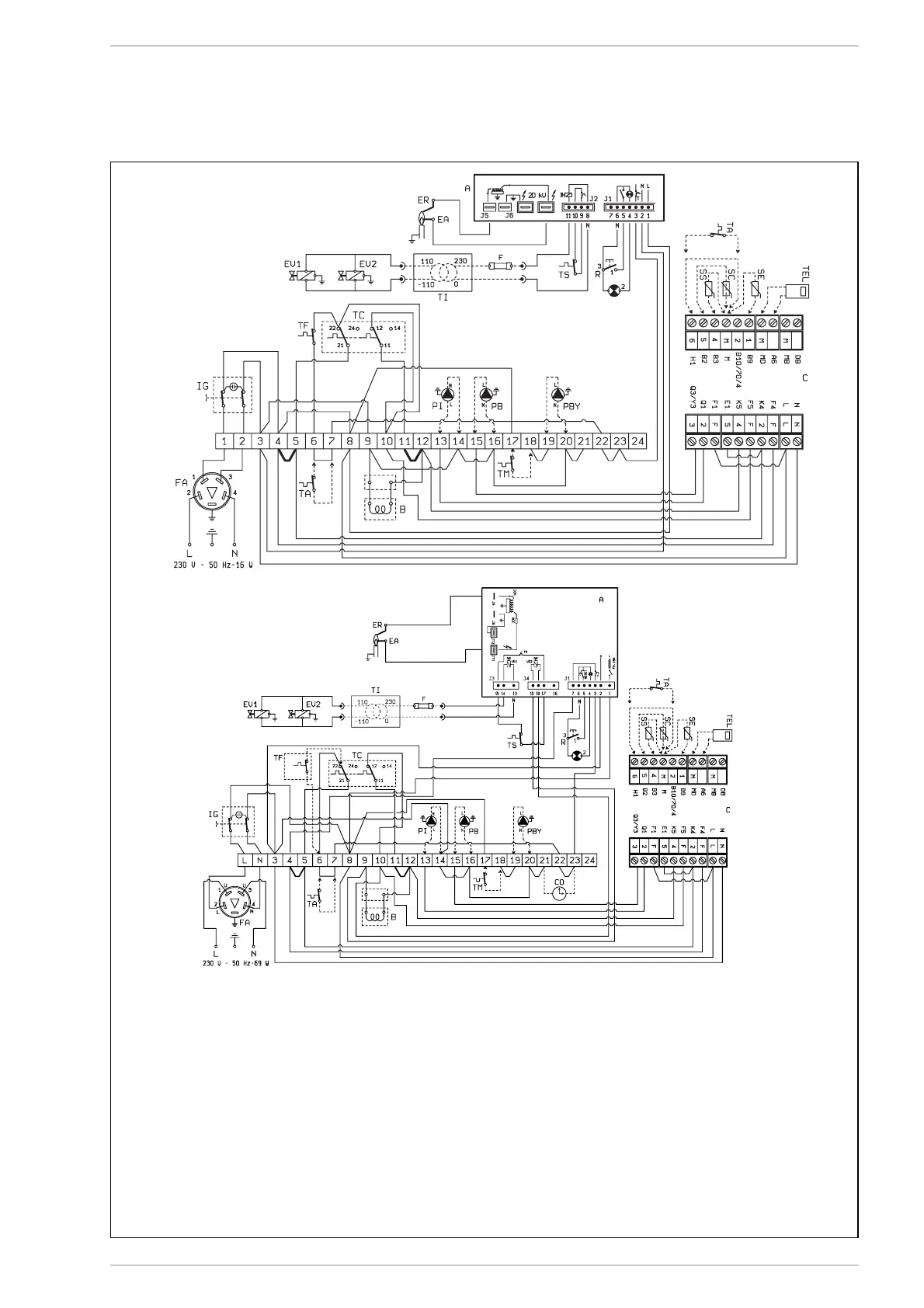

Fig. 6
2.6.2 Schéma électrique
Modèles “RMG 70-80-90-100 Mk.II”
Modèles “RMG 110 Mk.II”
LEGENDE
IG Interrupteur général
TC Aquastat de réglage
à double contact
EA Electrode d’allumage
EV2 Bobine vanne gaz
EV1 Bobine vanne gaz
TA Thermostat ambiant
R Bouton de réarmement
B Groupe bobine
ER Electrode de détection
TS Aquastat de sécurité
A Appareillage
TF Thermostat fumées
FA Filtre antiparasites
PI Pompe installation
PB Pompe ballon
TEL Unité ambiant type QAA70 (optionnelle)
SE Sonde température externe (optionnelle)
SC Sonde immersion chaudière
type QAZ21 (optionnelle)
SS Sonde immersion ballon
type QAZ21 (optionnelle)
C Connecteurs pour
régulation électronique RVA 43.222
(noir - rouge - brun)
F Fusible (T315mA)
TI Transformateur d’isolement
PBY Circulateur by-pass
TM Aquastat temperature minimale
NOTE:
Quand on n’utilise pas la centrale
pour relier le TA, il faut retirer le cavalier
des bornes
6-7. En reliant la régulation
électronique, retirer les ponts 4-5 et 11-
12.
Procéder au branchement des pom-
pes (PB-PI) conformément à ce qui figure
dans le schéma uniquement dans le cas
où on utilise la centrale RVA 43.222.
