surer que le tableau de commande
n'est plus sous tension.
Si la chaudière se bloque continuelle-
ment, il faudra contrôler minutieuse-
ment le carneau, en effectuant des
modifications et en prenant les pré-
cautions nécessaires afin de lui rendre
son efficacité.
3.4 DEPRESSION
DISPONIBLE POUR
L’INSTALLATION
La dépression résiduelle est représen-
tée sur le graphique de la fig. 9.
11
FR
BE
GR
RO
RUS
TUR
4.1 VANNE DU GAZ (fig. 10)
La chaudière “RMG Mk.II” est produite
en série avec la vanne gaz
HONEYWELL VR 4605 C (modèles
“70 - 80”), VR 4605 CB (modèles “90
- 100”) et VR 420 PB (modèles “110”).
Lors du premier allumage de la chau-
dière, il est toujours conseillé de pur-
ger la tuyauterie en actionnant la prise
de pression en amont de la vanne (7
fig. 10 - 9 fig. 2).
4.2 REGLAGE DE LA VANNE GAZ
L'étalonnage de les pressions de travail
lors des vers. “70
÷
110 Mk.II” est réali-
sé par SIME dans l'atelier de produc-
tion: il est donc déconseillé de le modi-
fier. C'est seulement en cas de passage
à un autre type de gaz d'alimentation
(méthane) ou autre (butane ou propa-
ne) qu'il est autorisé de modifier les
pressions de travail.
Cette opération doit impérativement
être effectuée par un personnel
agréé. Une fois la modification des
pressions de travail effectuée, sceller
les régulateurs.
Lors de l'étalonnage des pressions, il
est nécessaire de suivre un ordre préé-
tabli en réglant d'abord la pression
maximale puis la pression minimale.
4.2.1 Réglage de la
pression nominale (fig. 11)
Connecter le manomètre à la prise de
pression montée sur le collecteur des
brûleurs, allumée la chaudière et atten-
70 Mk.II 80 Mk.II 90 Mk.II 100 Mk.II 110 Mk.II
Gaz naturel - G20/G25
Pression max. brûleur mbar 9,3 9,1 9,3 9,3 9,3/13,8
Pression min. brûleur mbar 4,5 4,6 4,7 4,7 4,6/6,9
Gaz liquide - G30
Pression max. brûleur mbar 25,2 25,4 25,1 25,1 25,6
Pression min. brûleur mbar 12,2 12,3 12,0 12,5 12,6
Gaz liquide - G31
Pression max. brûleur mbar 32,6 30,2 30,0 32,7 34,3
Pression min. brûleur mbar 16,4 16,1 15,6 16,6 16,6
TABLEAU 1
1
2
HONEYWELL VR 4605 C - VR 4605 CB
HONEYWELL VR 420 PB

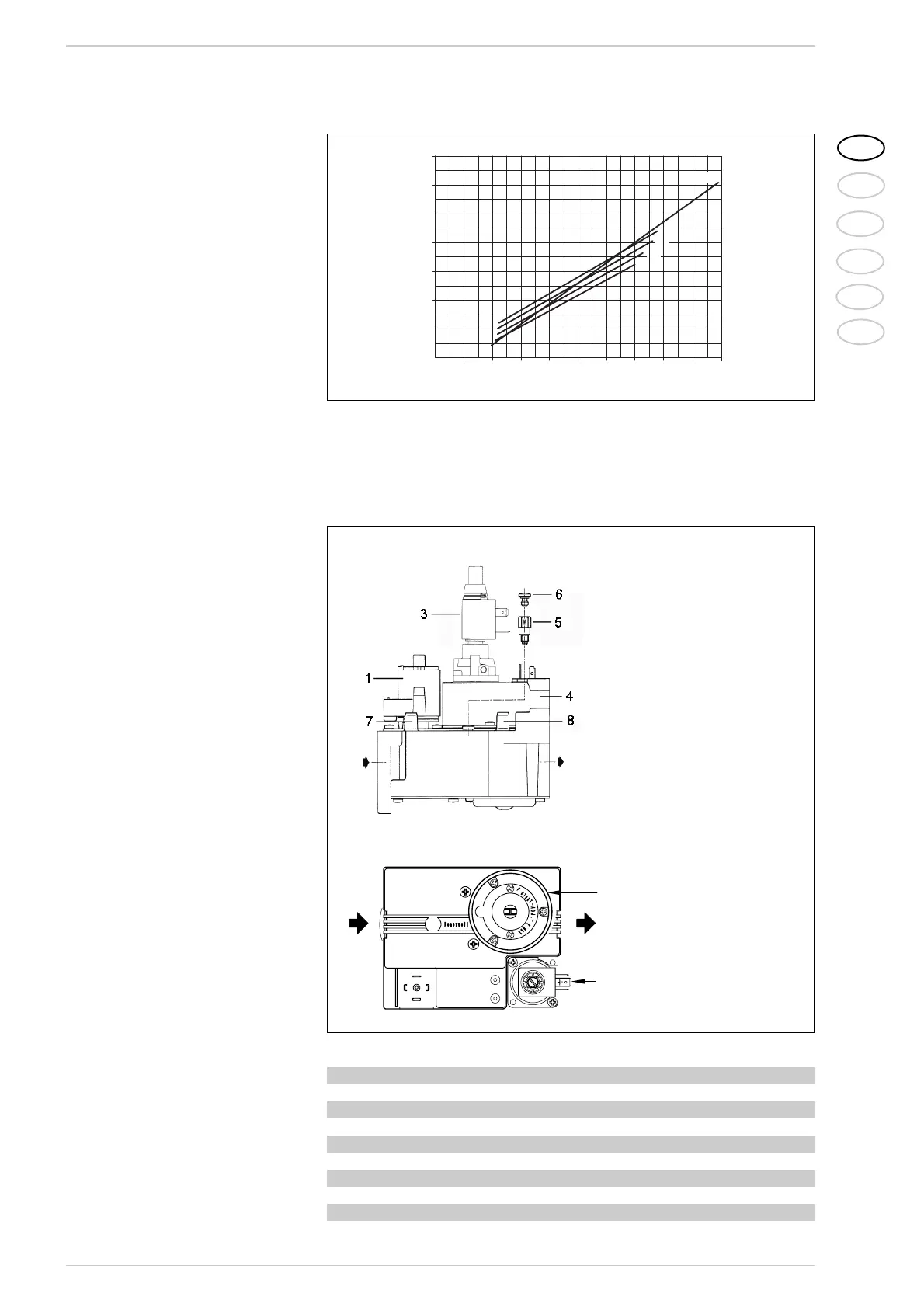

Fig. 10
LEGENDE
1 Bobine EV1
3 Régulateur
de pression 3...20 mbar
4 Bobine EV2
5 Adaptateur GPL
6 Capuchon en plastique
7 Prise de pression
en amont
8 Prise de pression
en aval
9 Bobine EV1-EV2
4 UTILISATION ET ENTRETIEN
0
12 0
2.000
9.000
8.0007.0006.000
5.000
4.0003.000
PORTATA (l/h)
PERDITA DI CARICO (mbar)
10 0
80
20
40
60
90
70
80
100
140
10.000
11.000
110
Fig. 9
Débit en l/h
Dépression résiduelle (mbar)
9
3
