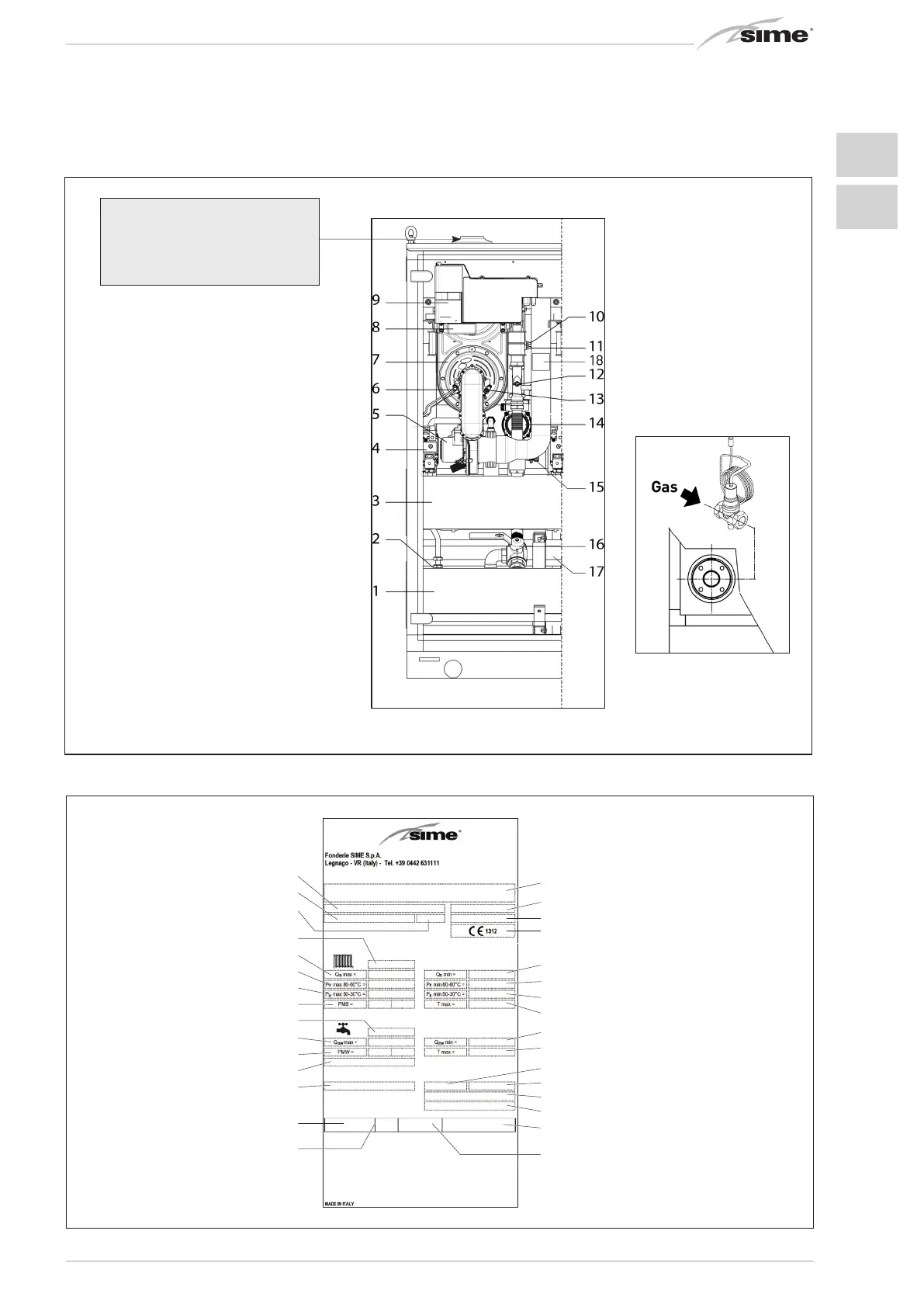

1.5 COMPONENTES PRINCIPALES GENERADOR INDIVIDUAL (fig. 3)

Fig. 3

Codice/Code 8117080

Modello/Model MURELLE EQUIPE 220 BOX ErP

Matricola/Serial n. 9999999999

PAR 1 = 69 (G20) / 71 (G31)

PAR 2 = 9

LEYENDA

1 Colector retorno instalación

2 Grifo gas

3 Colector ida instalación

4 Válvula gas

5 Ventilador

6 Electrodo encendido

7 Intercambiador primario

8 Transformador de encendido

9 Panel de control

10 Sonda retorno calefacció (SR)

11 Sonda ida calefacció (SM)

12 Termostato seguridad 100°C

13 Electrodo detección

14 Bomba instalación alta eficiencia

15 Válvula de retención

16 Grifo de descarga de tres vías

17 Colector gas

18 Diafragma de admisión

ATENCIÓN: Para acceder al panel de

control (9) retirar los dos tornillos que

bloquean al soporte de montaje y gire el

panel hacia abajo.

MODELO

NÚMERO DE MATRÍCULA

AÑO DE CONSTRUCCIÓN

CONTENIDO DE AGUA CALDERA

CAUDAL TÉRMICA MAX

POTENCIA TÉRMICA MAX (80-60°C)

POTENCIA TÉRMICA MAX (50-30°C)

MAX PRESIÓN DE SERVICIO

CONTENIDO DE AGUA SANITARIA

CAUDAL TÉRMICA MAX SANITARIA

PRESIÓN SANITARIA MAX

CAUDAL SANITARIO ESPECÍFICO

TENSIÓN DE ALIMENTACIÓN

POTENCIA ELÉCTRICA ABSORBIDA

PAÍSES DE DESTINACIÓN

CATEGORÍA

TIPO

CÓDIGO

DIRECTIVA DE REFERENCIA

NÚMERO PIN

CAUDAL TÉRMICA MIN

POTENCIA TÉRMICA MIN (80-60°C)

POTENCIA TÉRMICA MIN (50-30°C)

TEMPERATURA MAX DE SERVICIO

CAUDAL TÉRMICA MIN SANITARIA

TEMPERATURA MAX DE SERVICIO SANITARIO

GRADO DE AISLAMIENTO ELÉCTRICO

CLASE NOx

CÓDIGO GAS COUNCIL NUMBER (UK)

CERTIFICACIÓN WRAS (UK)

TIPO DE GAS

PRESIÓN DE ALIMENTACIÓN

CLASIFICACIÓN

Fig. 3/a

1.6 PLACA DE DATOS TÉCNICOS (fig. 3/a)
