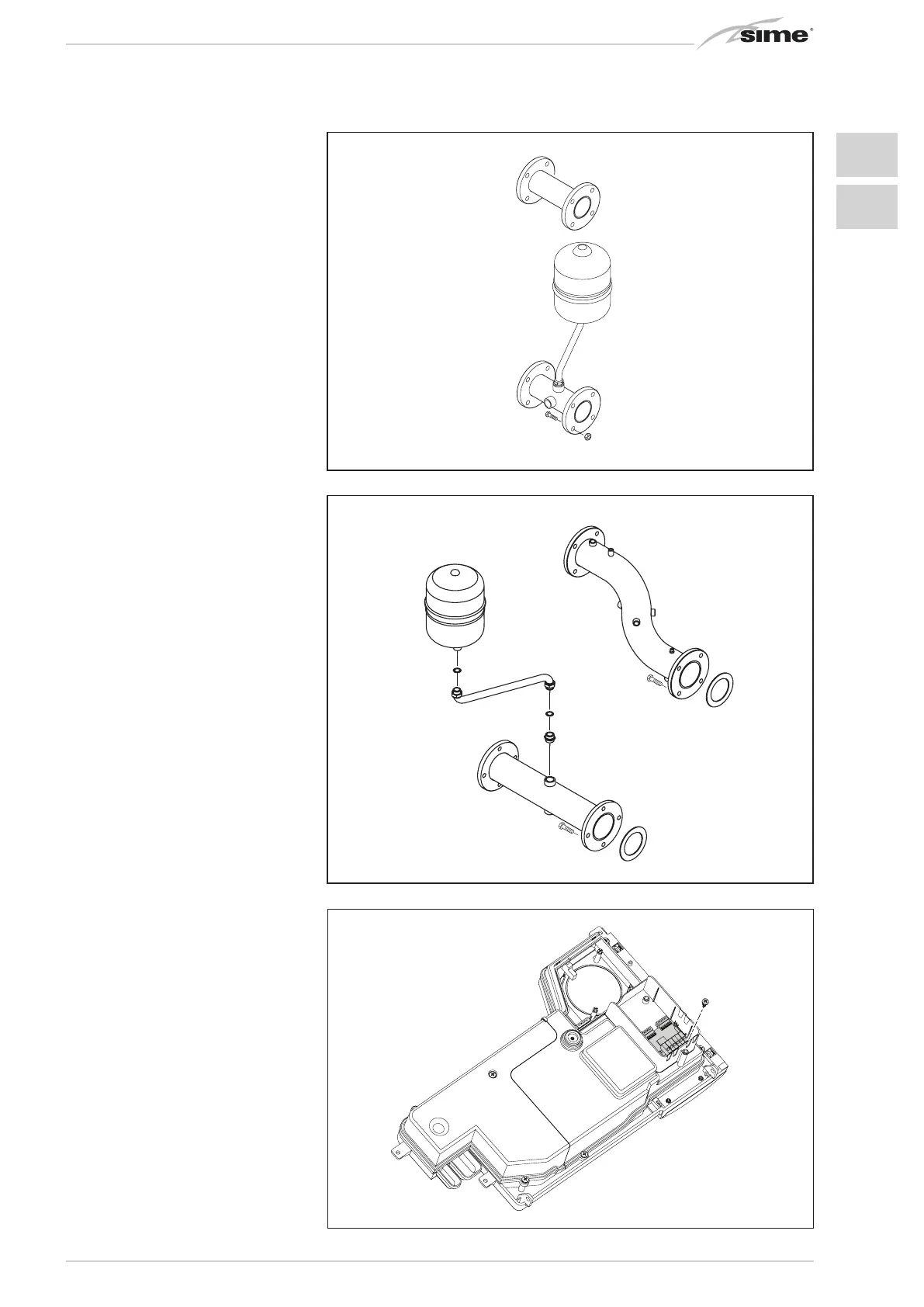

2.8 KIT TUBOS DE CONEXIÓN

DEL SEPARADOR HIDRÁULICO

(fig. 7 - fig. 7/a)

El kit tubos de conexión del separador hi-

dráulico cód. 8101532 a pedir a parte para

los modelos “MURELLE EQUIPE 220-330

BOX ErP” tiene la siguiente composición

(fig. 7):

– Tronco con brida de impulsión instala-

ción cód. 6291968

– Tronco con brida de retorno instalación

cód. 6291968

– Juntas, tuercas y tornillos de fijación

M16

– Tanque de expansión de 8 litros cód.

6245108 (Presión precarga 1,5 bar - Pre-

sión máxima 10 bar) y tubo de conexión

cód. 6227661.

ATENCIÓN: En los modelos “220-330 BOX

ErP” is posible introducir el kit tubos de

conexión en un contenedor de protección

cód. 8101527 a solicitar a parte.

El kit tubos de conexión del separador hi-

dráulico cód. 8101533 a pedir a parte para

los modelos “MURELLE EQUIPE 440-550-

660 BOX ErP” tiene la siguiente composi-

ción (fig. 7/a):

– Tronco con brida de impulsión instala-

ción cód. 6291969

– Tronco con brida de retorno instalación

cód. 6291971

– Juntas, tuercas y tornillos de fijación

M16

– Tanque de expansión de 8 litros cód.

6245108 (Presión precarga 1,5 bar - Pre-

sión máxima 10 bar) y tubo de conexión

cód. 6227661.

ATENCIÓN: En los modelos “440-550-660

BOX ErP” is posible introducir el kit tubos

de conexión en un contenedor de protec-

ción cód. 8101527 a solicitar a parte.

2.9 PLACA RS-485 (fig. 8)

Cada módulo incluye la placa RS-485 que

permite gestionar las calderas en secuen-

cia/cascada.

La placa se ubica en el lado posterior del

panel de mando.

2.9.1 Modalidad MODBUS

Esta modalidad permite la comunicación

en MODBUS de al menos dos calderas en

cascada y se efectúa solicitando el KIT

INTERFACCIA MODBUS cód. 8092278.

2.10 PRESIÓN ESTÁTICA DISPONIBLE

EN LA INSTALACIÓN (fig. 9)

La presión estática residual en las conexio-

nes de envío y retorno del generador apa-

rece representada en función del caudal en

Fig. 7

Fig. 7/a

x 2

CN10

CHIAVE

POLARIZATION

Fig. 8
