1.1 INTRODUCCIÓN

Los módulos térmicos MURELLE EQUI-

PE 100-150 BOX ErP son aparatos de con-

densación premezclados, destinados sólo

a la calefacción, son acoplables entre ellos

y fácilmente ensamblables, predispuestos

para el funcionamiento individual o en se-

cuencia/cascada independientes uno re-

specto a otro.

1 DESCRIPCIÓN DEL APARATO

1.2 DIMENSIONES MÓDULOS

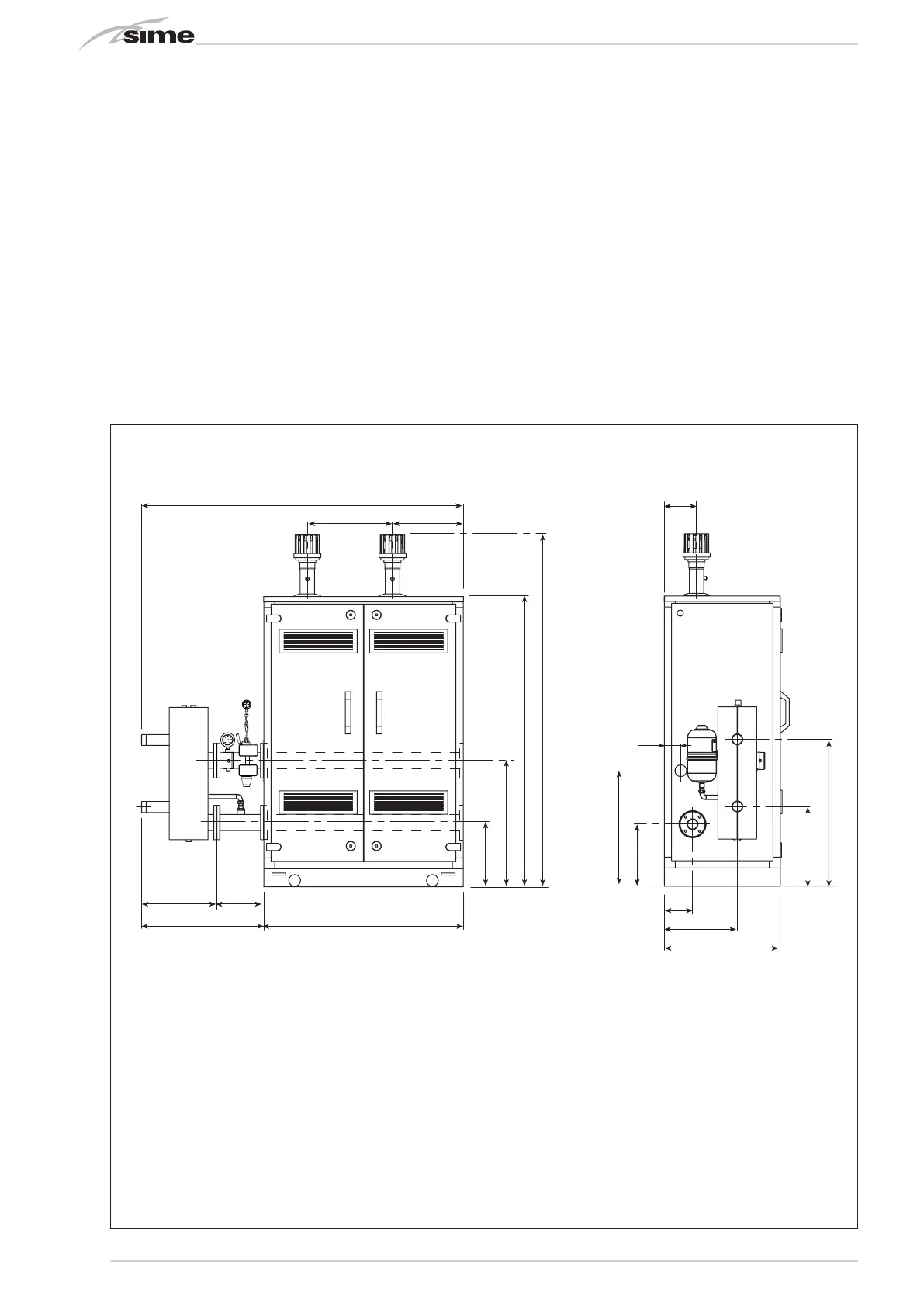

1.2.1 “MURELLE EQUIPE 100 BOX ErP”

Fig. 1

CONEXIONES

M Ida instalación G 2” (UNI - ISO 7/1)

R Retorno instalación G 2” (UNI - ISO 7/1)

G Gas (Brida PN6-DN50)

S3 Descarga agua de condensación ø 40

NOTA: Es obligatorio montar un separador hidráulico o intercambiador de placas. El separador hidráulico se suministra bajo

pedido en el kit cód. 8101550 y los tubos de conexión del separador hidráulico en el kit cód. 8101534. El montaje del separador

hidráulico está previsto del lado izquierdo, todavía existe la posibilidad de montarlo del lado derecho desplazando las bridas

ciegos de los colectores impulsión/retorno de la instalación.

1305

390

41 5

260

67 5

630

355

695

1600

19 45

180

15 5

403

640

63 7

34 2

440

81 0

MURELLE EQUIPE 50 BOX ErP

180

155

403

640

637

342

440

810

355

695

1600

19 45

41 5

260

675

11 00

1775

470

390

MURELLE EQUIPE 100 -140 BOX ErP
