2.11 CONEXIÓN ELÉCTRICA

Cada módulo tiene cable eléctrico de ali-

mentación que, si debe ser reemplazado,

debe ser solicitado a la SIME.

La alimentación debe efectuarse con ten-

sión monofásica 230V - 50Hz pasando por

un interruptor general protegido por fusi-

bles con distancia entre los contactos de

por lo menos 3 mm.

Respetar las polaridades L - N t la cone-

xión de tierra.

NOTA: La SIME rehúsa cualquier responsabili-

dad ante daños a personas o cosas causados

por la falta de conexión a tierra de la caldera.

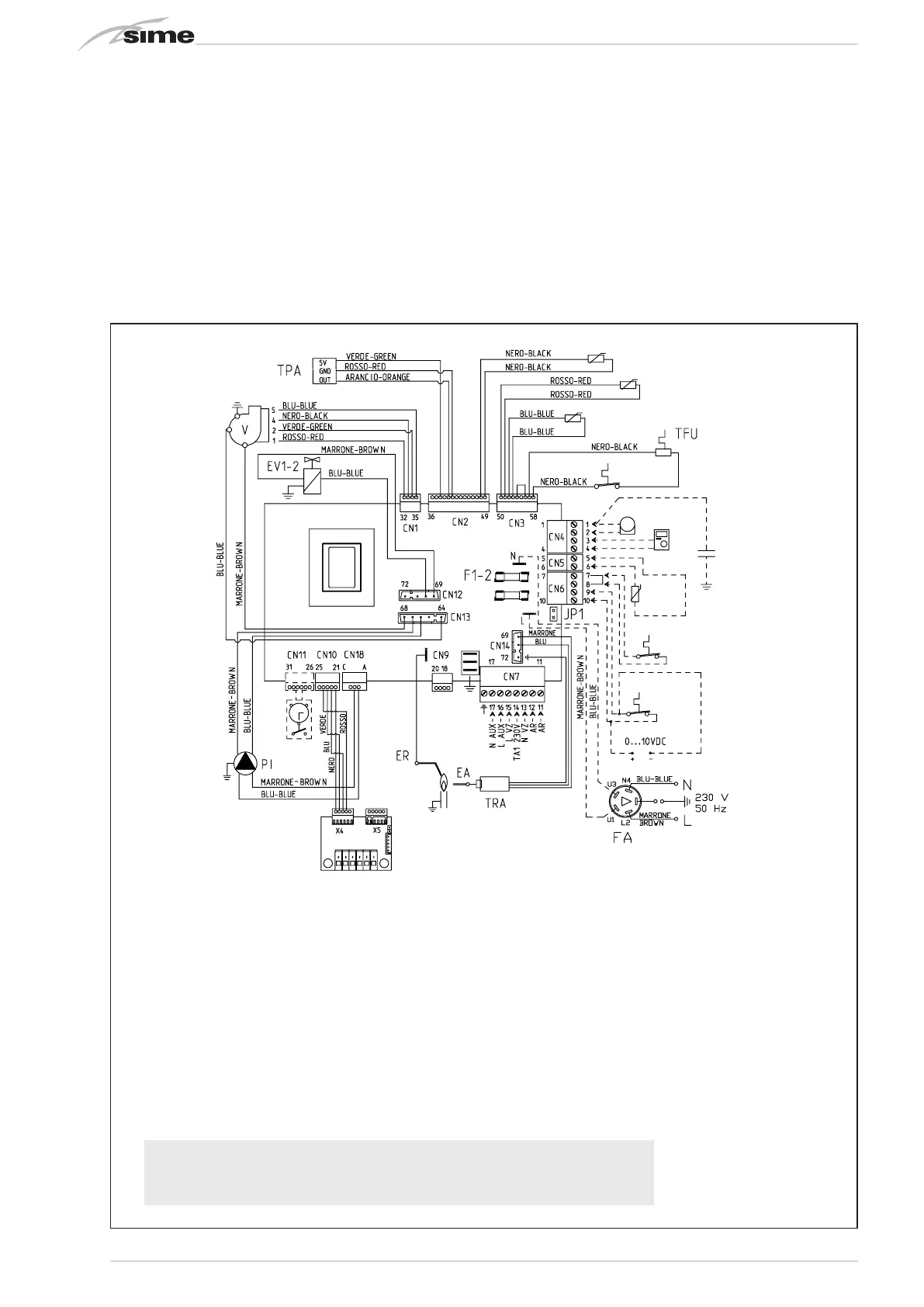

2.11.1 Esquema eléctrico generadore indi-

vidual (fig. 11)

(24 VAC)

TA2 (24 VRAC)

TA1 (24 VRAC)

SE (5 VDC)

TS (24 VDC)

(5 VDC)

SM (5 VDC)

SF (5 VDC)

SR (5 VDC)

RS-485

(24 VAC)

Fig. 11

LEYENDA

F1-2 Fusible (4 AT)

TRA Transformador de encendido

PI Bomba instalación alta eficiencia

V Ventilador

EA Electrodo encendido

ER Electrodo detección

EV1-2 Bobina válvula gas

TS Termostato de seguridad

SF Sonda humos

TFU Termofusible

SM Sonda ida calefacción

SR Sonda retorno calefacción

TPA Transductor de presión

TA1 Termostato ambiente Zona 1

JP1 Seleccione TA2 o 0-10 VDC

TA2 Termostato ambiente Zona 2

SA Sonda auxiliar:

- caldera L.2000 (opcional)

- sifón anticongelante (opcional)

CR Control remoto SIME HOME (opcional)

SE Sonda temperatura externa (opcional)

OP Reloj programador (opcional)

AR Alarma remota

VZ Válvula de zona

AUX Conexión auxiliar

RS-485 Ficha CASCADA

Condensador de filtro (si está presente)

NOTA: Conectar el TA1 a los bornes 7-8 después de sacar

el puente.

CÓDIGOS REPUESTOS

CONECTORES:

CN1 cód. 6319162

CN2 cód. 6319170

CN3 cód. 6319164

CN4 cód. 6316203

CN6 cód. 6316202

CN7 cód. 6316204

CN10 cód. 6319165

CN12 cód. 6319171

CN13 cód. 6319172

CN14 cód. 6319163

CN18 cód. 6319179

Para el rango de 0 ... 10VCC:

- Retirar el jumper JP1

- Conectar la señal positiva en la terminal 10 de CN6

- Conectar la señal negativa en la terminal 9 de CN6
