10
2.2.2 Al exterior del edificio
Los módulos térmicos MURELLE EQUIPE
100-150 BOX ErP se pueden instalar también
al exterior con la correspondiente descar-
ga de humos para módulo individual cód.
8089530.
2.3 CONEXIÓN INSTALACIÓN
Para proteger la instalación térmica contra
corrosiones perjudiciales, incrustaciones o
acumulaciones, tiene suma importancia,
después de instalar el aparato, proceder
al lavado de la instalación, utilizando pro-
ductos adecuados como, por ejemplo, el
Sentinel X300 (nuevos instalación), X400 y
X800 (viejo instalación) ó Fernox Cleaner F3.
Instrucciones completas vienen incluidas
en el suministro con los productos pero,
para ulteriores aclaraciones, SENTINEL
PERFORMANCE SOLUTIONS LTD, ó
FERNOX COOKSON ELECTRONICS.
Después del lavado de la instalación, para
protecciones a largo plazo contra corro-
sión y acumulaciones, se recomienda utili-
zar productos inhibidores como el Sentinel
X100 ó Fernox Protector F1.
Es importante comprobar la concentración
del inhibidor después de cada modificación
de la instalación y a cada comprobación de
mantenimiento según cuanto prescrito por
los productores (en los revendedores se
pueden encontrar unos test al efecto).
La descarga de la válvula de seguridad
debe estar conectada con un embudo de
recolección para encauzar la eventual
purga en caso de que dicha válvula actúe.
ATENCIÓN: No efectuar el lavado de la insta-
lación térmica y la añadidura de un inhibidor
adecuado anulan la garantía del aparato.
El conexionado del gas debe realizarse
conforme a las normas actualmente vigen-
tes. Para dimensionar las tuberías del
gas, desde el contador hasta el módulo, se
deben tener en cuenta tanto los caudales
en volúmenes (consumos) en m
3
/h que de
la densidad del gas utilizado. Las secciones
de las tuberías que componen la instala-
ción deben ser tales que se garantice un
suministro de gas suficiente para atender
la máxima demanda, limitando la pérdi-
da de presión entre contador y cualquier
aparato utilizador no mayor que 1,0 mbar
para los gases de la segunda familia (gas
natural). Dentro del módulo hay aplicada
una placa adhesiva en la cual se indican
los datos técnicos de identificación y el
tipo de gas para el cual el módulo está
predispuesto.
2.3.1 Conexión descarga
agua de condensación
Para recoger el agua de condensación es
necesario conectar el goteador con sifón
con el desagüe utilizando un tubo que
tenga una pendiente mínima de 5 mm por
metro.
Sólo las tuberías de plástico de los normales
desagües son idóneas para encauzar el agua
de condensación hacia la red de alcantarilla-
do de la vivienda.
2.3.2 Filtro en el conducto gas
La válvula gas se produce en serie con un
filtro en la entrada que, de todas formas, no
puede retener todas las impuridades conte-
nidas en el gas y en las tuberías de red. Para
evitar un mal funcionamiento de la válvula
o, en algunos casos, la pérdida de la seguri-
dad de la misma, aconsejamos montar en el
conducto gas un filtro apropiado.
2.5 LLENADO DE LA INSTALACIÓN
La presión de carga con la instalación fría
debe ser de 1 bar. El llenado debe efectuar-
se despacio, para permitir que las burbujas
de aire salgan a través de los purgadores
previstos.

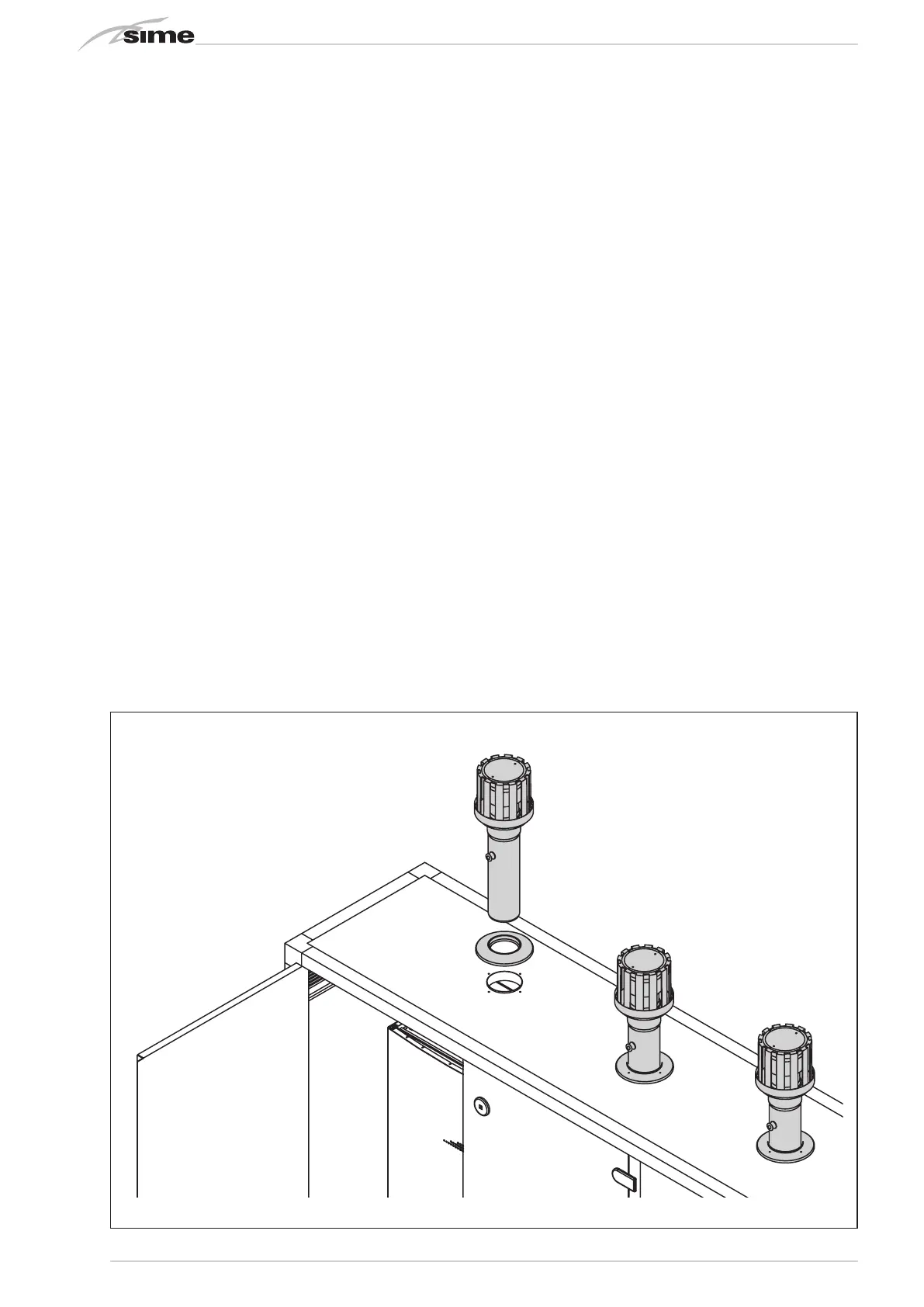

2.6 DESCARGA HUMOS
PARA INSTALACIÓN EXTERNA
(fig. 5)
Para este tipo de instalación es preci-
so solicitar el terminal de descarga para
módulo individual cód. 8089530.
Para el montaje del accesorio incluido en
el suministro a petición ver la fig. 5.
2.7 KIT COLECTOR HUMOS PARA
Fig. 5
STAFFA TELAIO
CALDAIA
G
M
R
Pmin
Pmax
