91
ES
POSICIÓN B

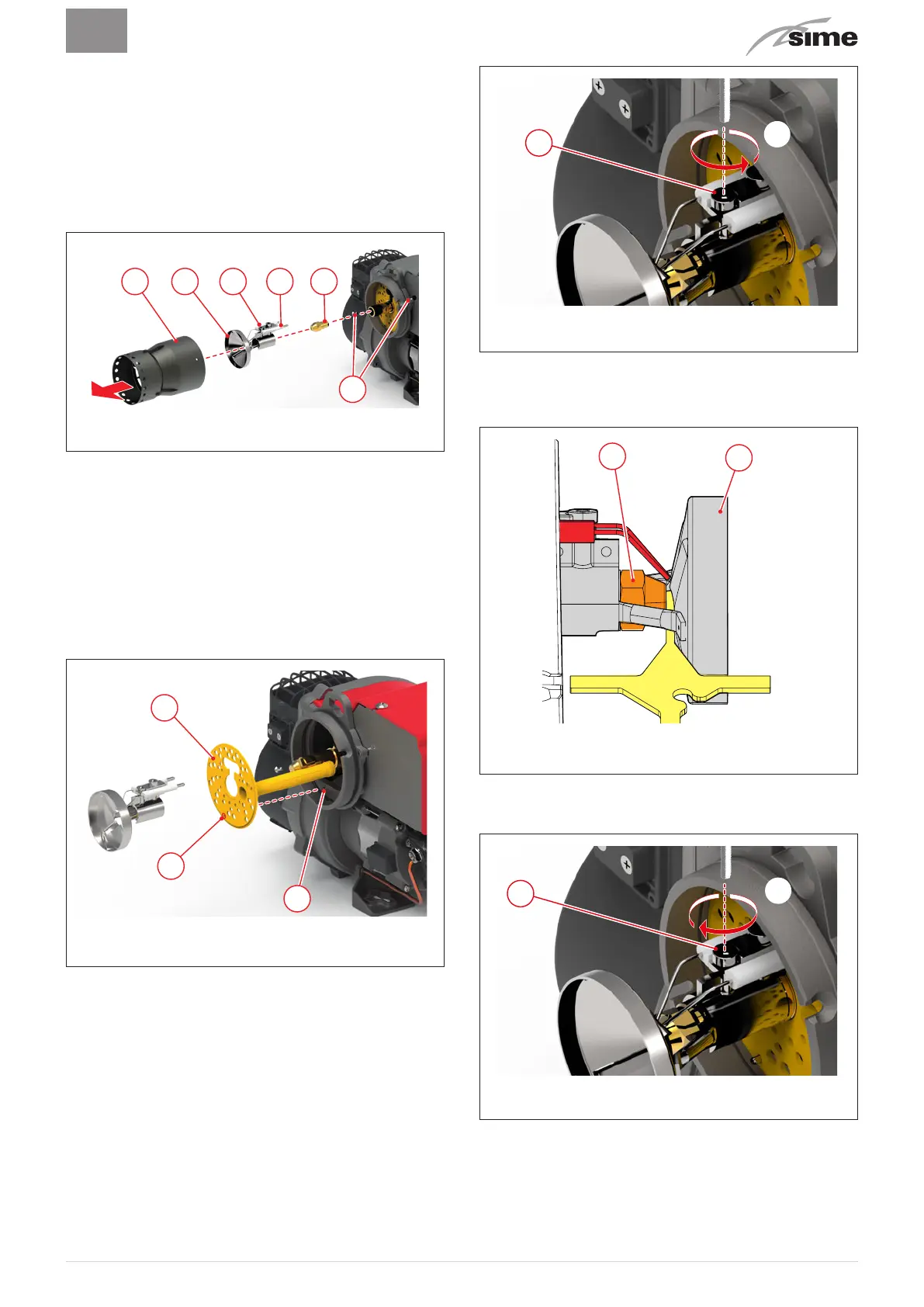

6.2.3 Limpieza y sustitución de los componentes de
la cabeza de combustión
– Con un destornillador quite los tornillos (1) y extraiga la to-
bera (2);
–
afloje el tornillo (3) con la llave hexagonal en dotación y saque
el difusor (4) junto con el grupo electrodos (5);
– retire el inyector (6) de la línea del aceite utilizando una llave
adecuada y de la medida correcta;
2
4 3
5 6
1
Fig. 41
– asegúrese de que todos los componentes estén en buenas
condiciones, no dañados por las altas temperaturas, limpios
y sin hollín. Si están dañados, sustitúyalos;
– limpie bien todos los componentes;
– monte los componentes siguiendo la secuencia inversa a la
descrita anteriormente.
m
ADVERTENCIA
Si ha sacado el distribuidor de aire (1) de su aloja-
miento, vuelva a colocarlo asegurándose de que el
orificio (2) quede alineado al perno (3).
1
2
3
Fig. 42
6.2.4 Verificación de la posición del difusor
Para realizar la verificación de la posición del difusor:
– quite la tobera como se indica en el apartado “Limpieza y sus-
titución de los componentes de la cabeza de combustión”;
–
utilice la llave en dotación para aflojar el tornillo (8) y efectúe
la regulación del difusor. Es suficiente dar una sola vuelta de
llave;
8
1X
Fig. 43
– verifique la distancia entre el difusor (1) y el inyector (2) como
se ilustra en la figura (utilice la plantilla suministrada con el
quemador);
2
1
Fig. 44
– regulada la posición del difusor, enrosque el tornillo (8);
– coloque la tobera.
8
1X
Fig. 45
