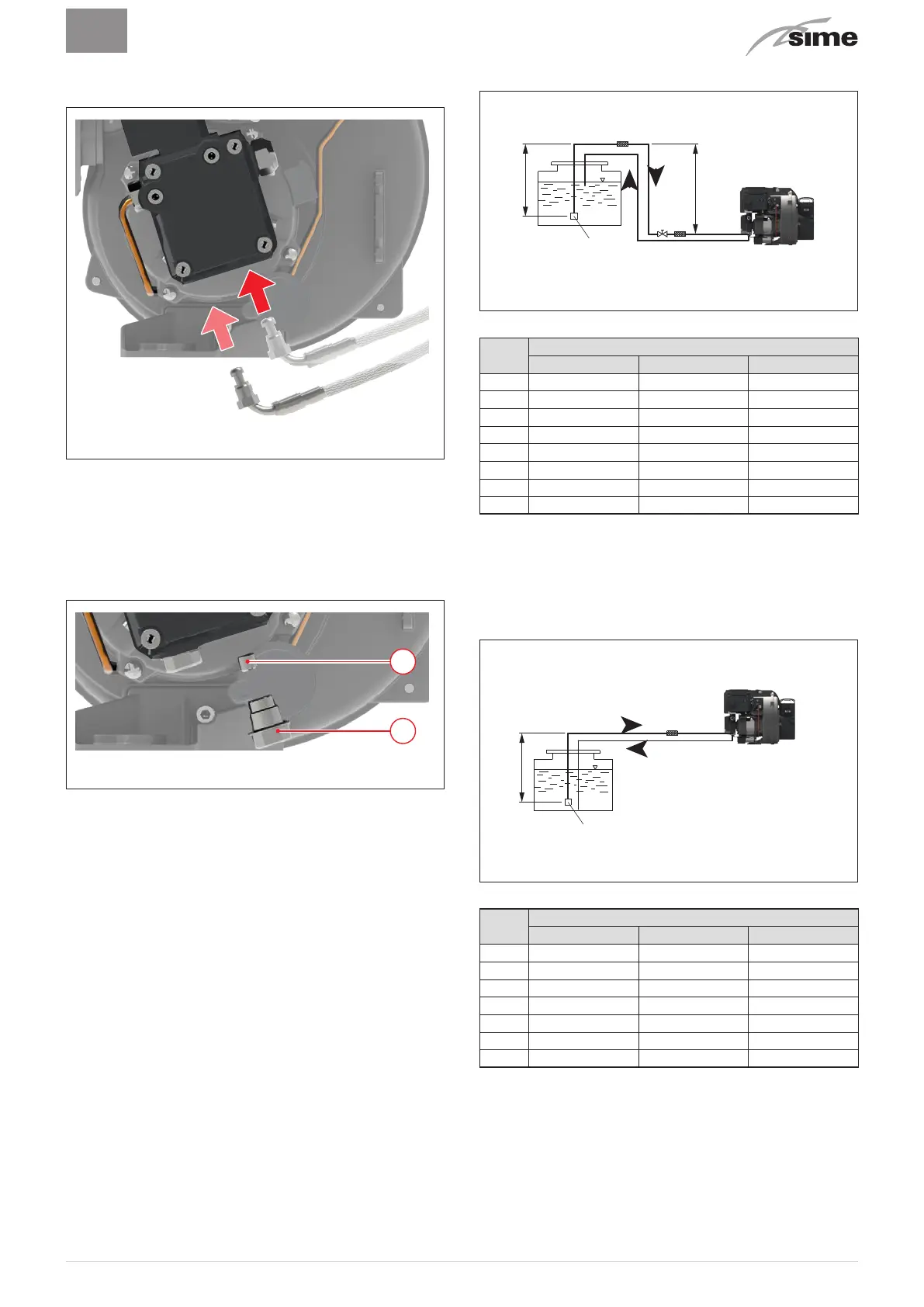

4.8.2.1 Sistema bitubo (estándar)
La pompa está predispuesta para el funcionamiento bitubo.
Fig. 20
4.8.2.2 Sistema monotubo (opcional)
En caso de sistema monotubo se necesita un solo tubo flexible
de aceite.
Para este tipo de conexión es necesario quitar el tornillo de
bypass (10) (llave macho de 4 mm) e instalar el tapón (11) (llave
macho de 5 mm) y la junta.
11
10
Fig. 21
a
ATENCIÓN
Antes de poner en funcionamiento el quemador, com-
probar que la línea de retorno esté libre. Una obstruc-
ción puede dañar el dispositivo de retén de la bomba.
a
ATENCIÓN
– Se deben utilizar solo líneas de alimentación cer-
tificadas.
–
En caso de sistema monotubo se necesita un solo
tubo flexible.
m
ADVERTENCIA
Hay un filtro interno y un regulador de presión inte-
grado en la bomba. El vacuómetro se debe conectar
antes de la pues
ta en funcionamiento del quemador.
4.8.3 Instalaciones bitubo
Quemador más abajo del depósito
X
Y
H = x-y
A
Fig. 22
H (m)
Lunghezza tubo (m)
Ø6 mm Ø8 mm Ø10 mm
0,5 19 60 100
1 21 66 100
1,5 23 72 100
2 25 79 100
2,5 27 85 100
3 29 91 100
3,5 31 98 100
- - - -
a
ATENCIÓN
– X < 20m
– A = Válvula de fondo, debe mantenerse lo más abajo
posible para evitar la cavitación. En todo caso Y <
4m.
Quemador más arriba del depósito
H
A
Fig. 23
H (m)
Lunghezza tubo (m)
Ø6 mm Ø8 mm Ø10 mm
1 13 41 99
1,5 11 34 84
2 9 28 68
0,5 7 22 53
1 5 15 37
1,5 - 9 22
2 - - -
