2.4 Estructura

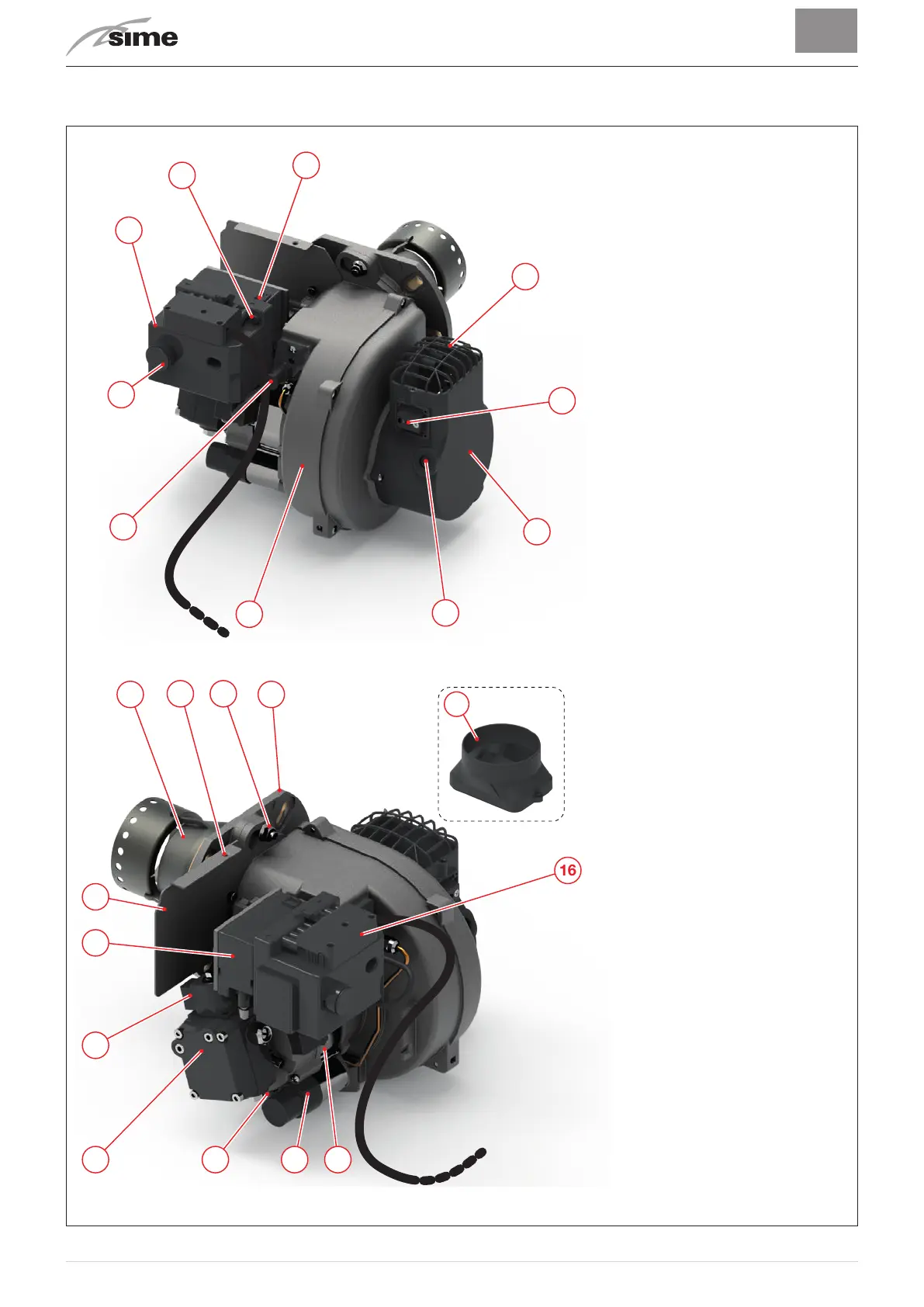

2.4.1 Estructura del quemador
10
9
5
4
3
7
6
2
1
8
22
23
21
20 19 17
1411
12 13
18
16
15
1
LED demanda de calor (verde)
2
Toma/clavija para conexiones
eléctricas con la caldera
3
Rejilla de aspiración de aire
4
Tornillo de regulación del aire
5
Caja de aspiración de aire
6
Indicador de regulación de la
válvula de aire
7
Cuerpo alojamiento del rotor
8
Sensor detector de llama
9
Botón de desbloqueo del testigo
luminoso de bloqueo (rojo)
10
Equipo eléctrico de mando y control
Fig. 2
11
Cabeza de combustión
12
Tornillos de fijación del capó
13
Tornillo de fijación del quemador
14
Brida quemador (en dotación)
15
Adaptador para tubo de toma de
aire exterior (opcional)
16
Clavija 7 polos
17
Motor eléctrico para bomba y
ventilador
18
Condensador
19
Pie de apoyo al suelo
20
Bomba gasóleo
21
Válvula gasóleo
22
Transformador de encendido
23
Panel frontal
Fig. 3
