EN

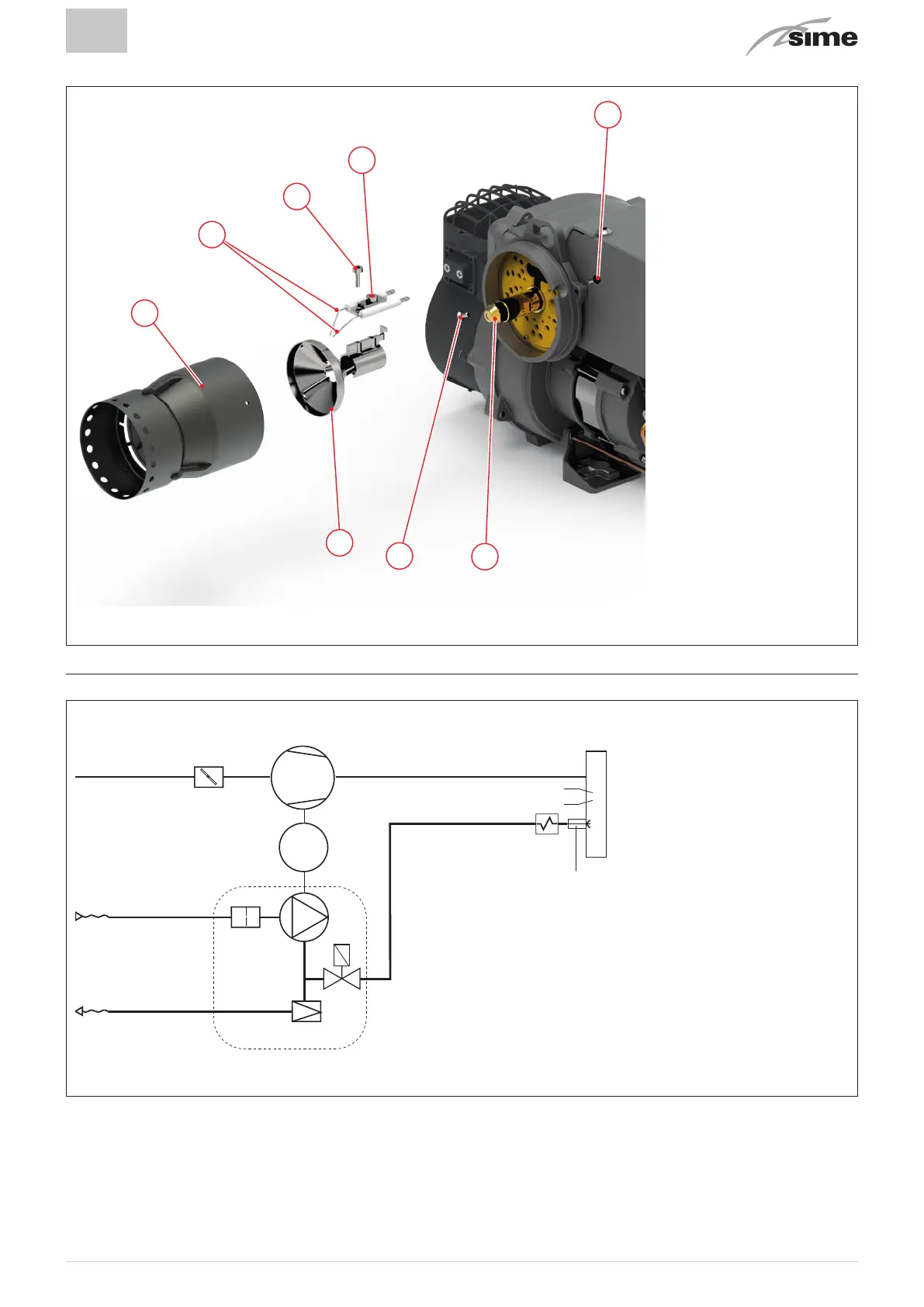

2.4.2 Combustion head structure
1
5
6
4
3
2
7
6
1
Nose
2
Flame stabilisation disc
3
Electrode assembly
4
Diffuser fixing screw
5
Electrodes fixing screw
6
Nose fixing screw
7
Nozzle
Fig. 4
2.5 Operating logic (two-pipe system)
MV
UG
SAR
V
RCO
TRA
RPC
PC
FC
RC
AC
EC
MV
Fan motor
TRA
Ignition transformer
EC
Diesel valve
V
Fan
PC
Fuel pump
SAR
Air shutter
RPC
Fuel pressure regulator
AC
Fuel suction
FC
Fuel filter
UG
Nozzle
RCO
Fuel heater
RC
Fuel return
Fig. 5
