8/12

Building Technologies CC1N7130it

HVP 22.11.2004

QRB... QRC...

LMO...

µA DC

QRB...

7130v01/0700

µA DC

microamperometro con resistenza interna Ri= max 5kΩ

1211

LMO...

µA DC

QRC1...

7130v02/0700

Funzionamento, indicazioni, diagnstica

7130z05/0700

Il pulsante di sblocco «EK...» è l’elemento principale per poter ac-

cedere a tutte le funzioni di diagnostica (attivazione e disattivazione),

oltre a sbloccare il dispositivo di comando e controllo

s ROSSO

l GIALLO

g VERDE

Il «LED» multicolore da l’indicazione dello stato del dispositivo di co-

mando e controllo sia durante il funzionamento che durante la funzione

di diagnostica

Sia «LED» che «EK...» sono posizionati sotto il pulsante trasparente premendo il quale

si procede allo sblocco del dispositivo di comando e controllo.

Possibilità di due funzioni di diagnostica:

1. Indicazione visiva direttamente sul pulsante di sblocco: funzionamento e diagnosi

dello stato del dispositivo.

2. Diagnostica con interfaccia: in questo caso è necessario il cavo di collegamento

OCI400 che può essere collegato ad un PC con software ACS400, o ad analizza-

tori gas di differenti costruttori (vedere foglio tecnico 7614).

Indicazione visiva:

Durante il funzionamento sul pulsante di sblocco è indicata la fase in cui il dispositivo di

comando e controllo si trova, nella tabella sottostante sono riepilogate le sequenze dei

colori ed il loro significato. Per attivare la funzione di diagnosi premere per almeno 3

sec. il pulsante di sblocco un lampeggìo veloce di colore rosso indicherà che la funzi-

one è attiva (vedere foglio dati 7614); analogamente per disattivare la funzione basterà

premere per almeno 3 sec. il pulsante di sblocco (la commutazione verrà indicata con

luce gialla lampeggiante).

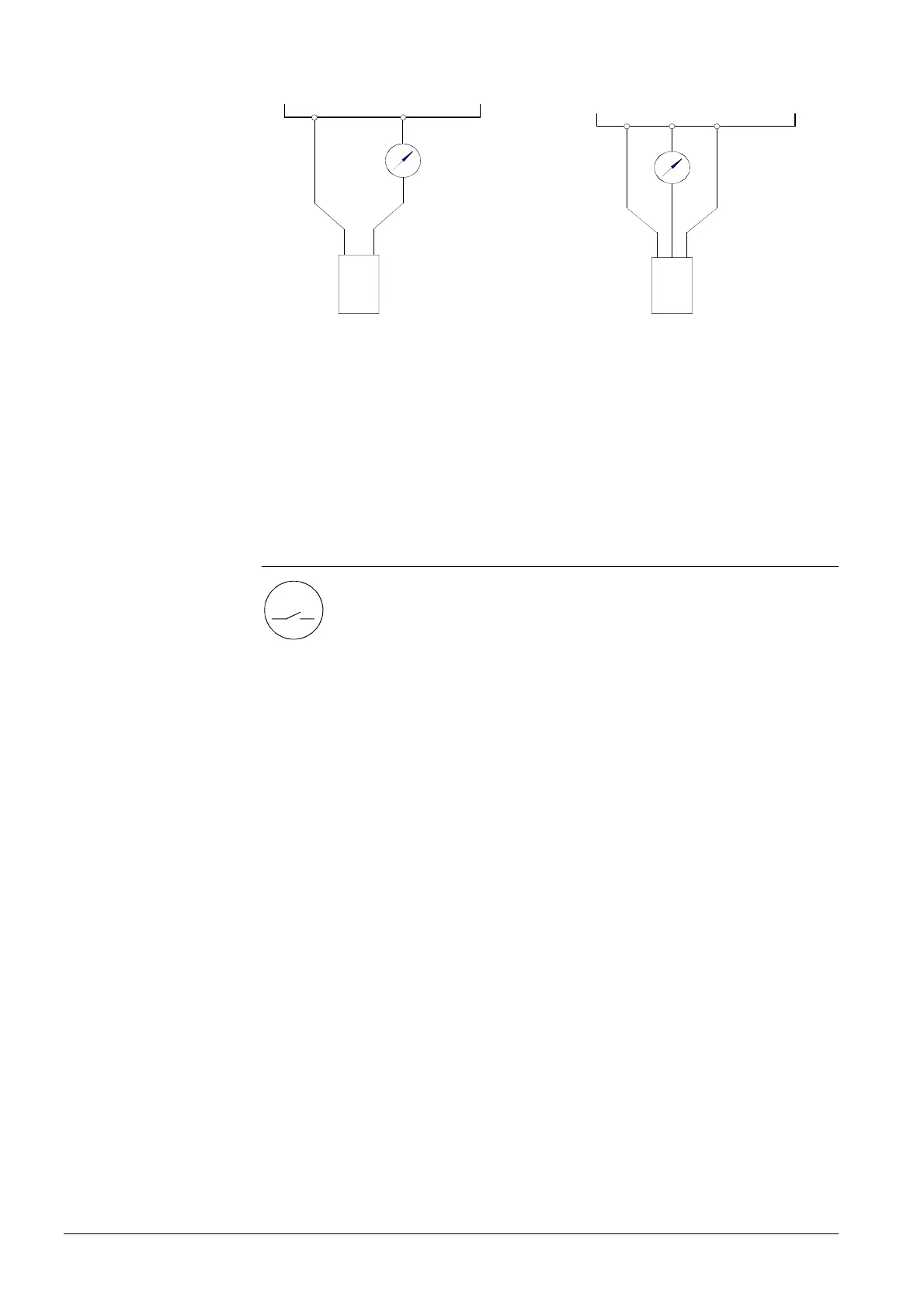

Circuito di misura per

corrente di rilevazione

fiamma

E’ possibile utilizzare il sis-

tema di diagnostica per LMO

utilizzando il cavo di collega-

mento OCI400 e il programma

ACS400 , in questo c

aso il

microamperometro è richiesto.

Legenda : bl (blu)- sw (nero) –

br (marrone)

Funzionamento
