7/13
Building Technologies Division CC1N7130es
Infrastructure & Cities Sector 22.08.2013

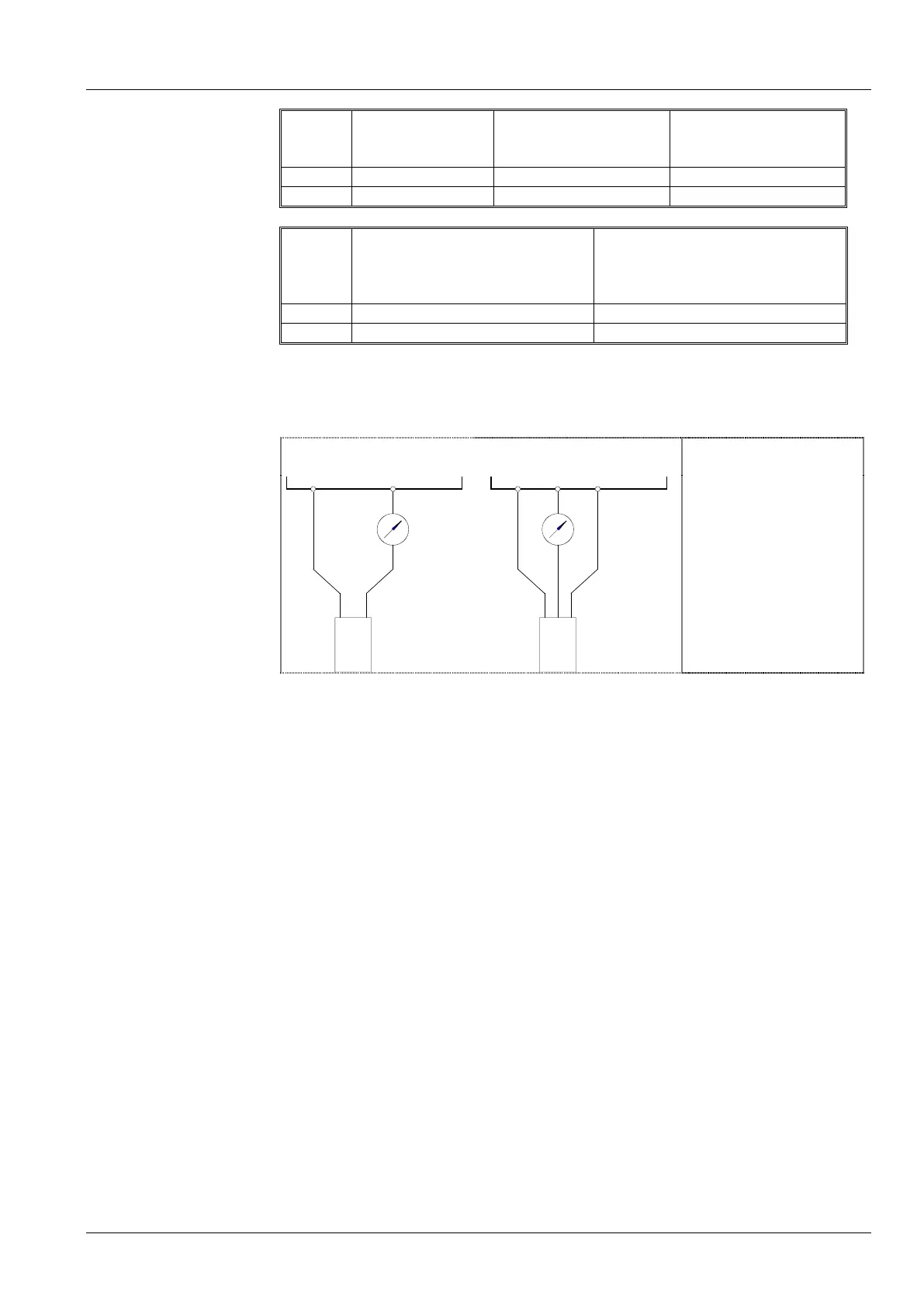

Datos técnicos (continuación)
Corriente del detector
necesaria
(con llama)
Corriente del detector
permitida
(sin llama)
Corriente del detector
posible con llama
(típico)
QRB ¹)
Min. 45 µA
Máx. 5,5 µA
100 µA
QRC ¹)
Min. 45 µA
Máx. 5,5 µA
70 µA
Corriente del detector en
funcionamiento:
- Señal de llama inestable
- LED verde parpadeante
Corriente del detector en funcionamiento:
- Señal de llama estable
- LED verde fijo
QRB
¹) < 45 µA > 45 µA
QRC ¹)
< 45 µA
> 45 µA
¹) Los valores de la tabla anterior sólo se aplican en las siguientes condiciones:
- Tensión de red en función de ejecución 120 V CA o 230 V CA
- Temperatura ambiente de 23 °C
QR
B
QRC
12
11
LMO...
bl
µA DC
+
QRB...
7130v01/0700
sw
12
11
LMO...
1
swbl
br
µA DC
+
QRC1...
7130v02/0700
Leyenda
µ
A DC microamp. CC
con resistencia
interna de
Ri = máx. 5 kΩ
bl Azul
sw Negro
br Marrón
C
omo alternativa a la medición de corriente del detector se puede utilizar la herramienta
de interfaz OCI400 con el software de PC ACS400 o ACS410. En tal caso, no se precisa
de microamperímetro CC.
Control de llama con
QRB o QRC
Indicador de
funcionamiento verde LED
Circuito de medida para
detector de corriente
