1
6 7 8 9 10
Potenza termica kW 64,8 74,0 84,0 93,3 102,1
kcal/h 55.700 63.600 72.200 80.200 87.800
Portata termica kW 73,4 83,1 93,8 103,4 113,5
kcal/h 63.100 71.500 80.700 88.900 97.600
P (profondità) mm 595 670 750 825 900
Elementi di ghisa n° 6 7 8 9 10
Pressione max. esercizio bar 4 4 4 4 4
Contenuto acqua l 37,5 42,0 46,5 51,0 55,5
Perdite di carico lato fumi mbar 0,20 0,16* 0,22* 0,30* 0,35*
Pressione cam. comb. mbar –0,01 0,06 0,08 0,08 0,10
Depress. consigliata al camino mbar 0,21 0,22 0,30 0,38 0,32
Temperatura fumi °C 225 217 209 201 192
Portata fumi m
3
n/h 68,0 77,7 88,0 97,6 107,5
Campo regolazione
Riscaldamento °C 30÷85 30÷85 30÷85 30÷85 30÷85
Volume fumi dm
3
42 46 50 55 60
Peso kg 261 293 325 357 389
1 DESCRIZIONE DELL’APPARECCHIO
1.3 DATI TECNICI
1.3.1 Caldaia “1R OF”
1.1 INTRODUZIONE
Le cal daie di ghi sa “1R/2R OF - 2R
OF S” a gasolio o gas so no omo-
logate in conformità alle direttive
europee 2009/142/CE, 2014/30/UE,
2014/35/UE e 92/42/CEE.
Le cal daie di ghi sa “2R GT OF” a ga-
solio so no omologate in conformità
alla Direttiva rendimenti 92/42 CEE.
Le caldaie “1R/2R OF” sono fornite
in tre colli separati: corpo caldaia
con camera fumo smontata e inse-
rita nella camera di combustione,
mantello con sacchetto contenente i
documenti e pannello comandi.
Le caldaie “2R OF S” sono invece
fornite con il corpo caldaia scompo-
sto.
Le caldaie “2R GT OF” sono forni-
te in quattro colli separati in quan-
to complete di bruciatore a gasolio
corredato di istruzioni.
560 (1R) - 700 (2R)
1030 (1R) - 1235 (2R)
P
125 (1R)
135 (2R)
ø150 (1R)
ø 200 (2R)
270 (1R)
330 (2R)
70 (1R)
85 (2R)
695 (1R) - 875 (2R)
865 (1R) - 1075 (2R)
M
R
S

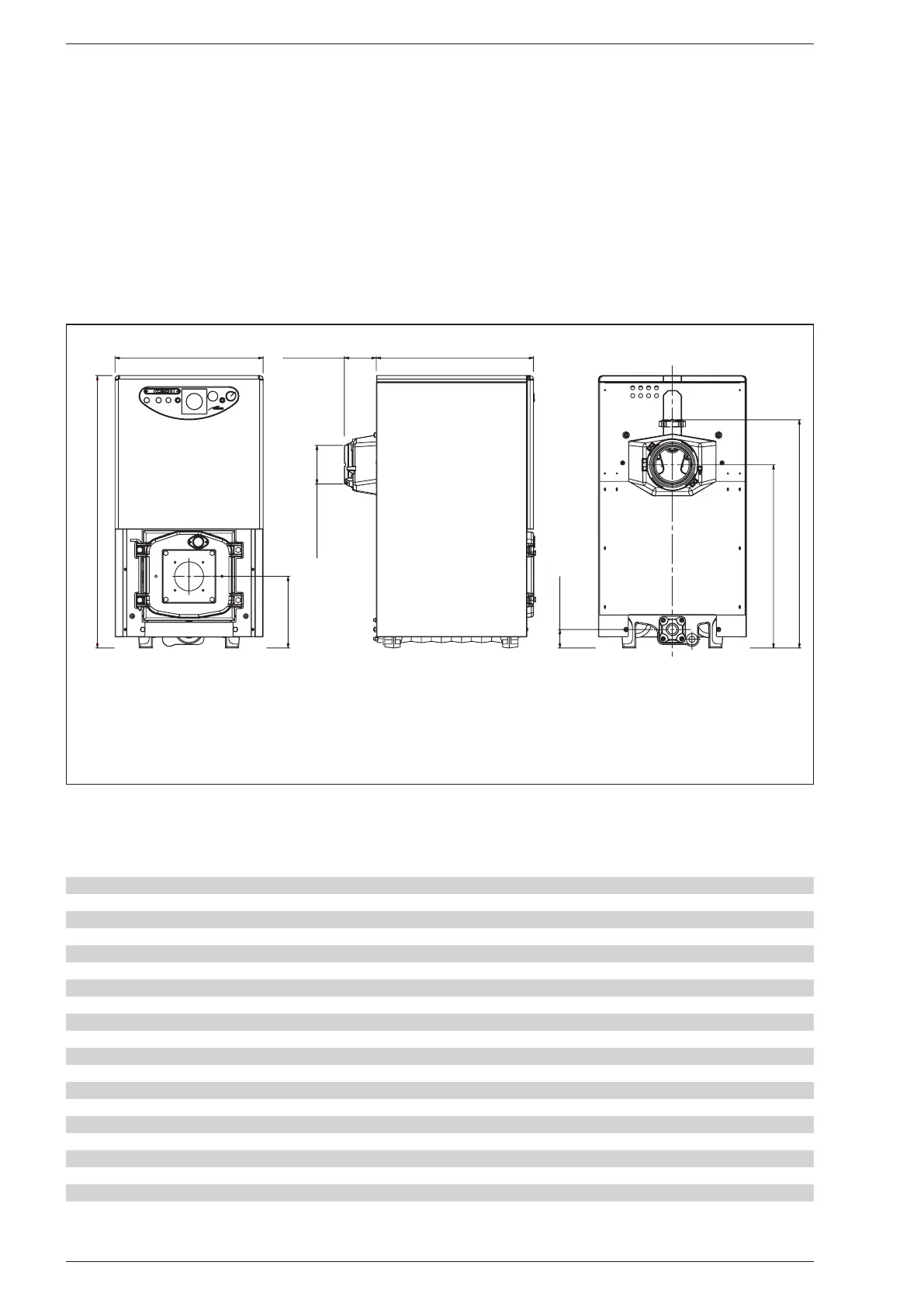

1.2 DI MEN SIO NI
Fig. 1
1R OF 2R OF/OF S/GT OF
M Man da ta im pian to Rp 1
1
/
2
” (UNI-ISO 7/1) Rp 2” (UNI-ISO 7/1)
R Ri tor no im pian to Rp 1
1
/
2
” (UNI-ISO 7/1) Rp 2” (UNI-ISO 7/1)
S Scarico caldaia Rp 3/4” (UNI-ISO 7/1) Rp 3/4” (UNI-ISO 7/1)
* Priva di turbolatori
