37
FRANÇAIS

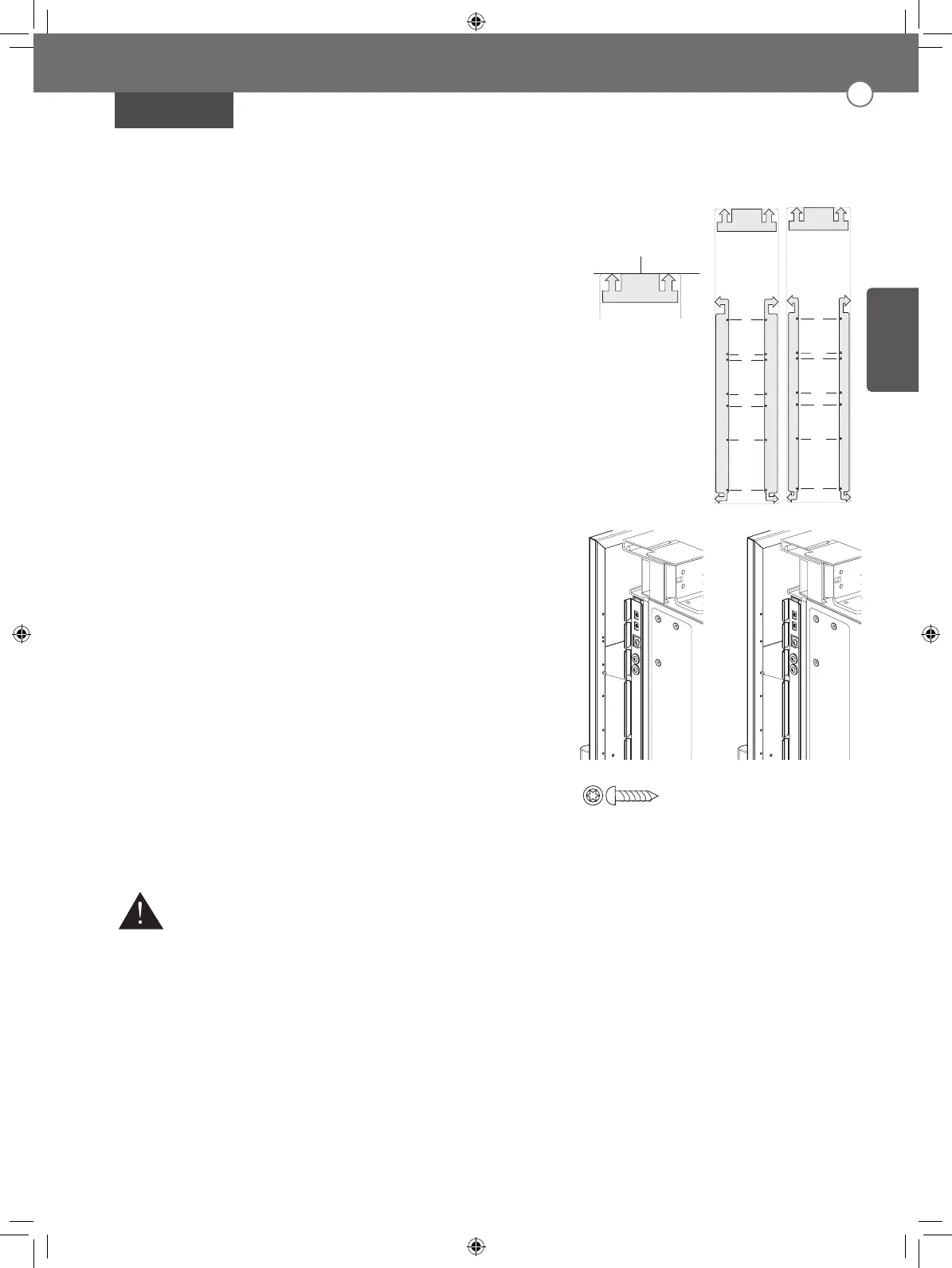

Installation des panneaux de porte
Les dimensions typiques des panneaux sont basées
sur une hauteur nie de 84 po (213,4 cm) et des
tableaux de 1/8 po (3,2 mm). Le positionnement du
gabarit doit être ajusté pour les panneaux excédant les
dimensions typiques.
Le panneau de porte doit d’abord être installé, suivi du
panneau de porte supérieur puis inférieur au besoin.
1. Placez le panneau de porte face vers le bas sur une
surface protégée.
2. Trouvez le bon côté du gabarit du panneau de porte
pour votre appareil et alignez le gabarit sur le haut et
le côté gauche du panneau.
3. Utilisez le gabarit pour indiquer le bon emplacement
des vis à l’arrière du panneau.
4. Faites glisser le gabarit vers la droite an qu’il
s’aligne sur le haut et le côté droit du panneau.
5. Utilisez le gabarit pour indiquer le bon emplacement
des vis à l’arrière du panneau.
6. Dans le cas des réfrigérateurs/congélateurs en
colonne, insérez une vis de 1/2 po n
o
8 dans le
cinquième trou à partir du haut de chaque côté. Dans
le cas des refroidisseurs à vin en colonne, insérez
une vis dans le troisième trou à partir du haut.
Arrêtez-vous lorsque les vis ressortent de 3/16 po
(4 mm) du panneau. Elles serviront de vis de support
lors de l’installation du panneau.
7. Insérez les vis de support dans les trous oblongs des
supports de montage de porte de l’appareil an que
le panneau soit accroché sur la porte.
MISE EN GARDE
Méfiez-vous des points de pincement lors de l’installation des
panneaux de porte ou lorsque vous ouvrez ou fermez les portes.
A+1/8”
A
BACK OF
DOOR PANEL
4X12 20 ea
TOP / BOTTOM DOOR PANEL
BACK OF
BACK OF
DOOR PANEL
DOOR PANEL
BACK OF
BACK OF
DOOR PANEL
DOOR PANEL
BACK OF
DOOR PANEL
Top / Bottom of
DOOR PANEL
84" APPLICATION
83 7/8" ACTUAL
Top / Bottom of
DOOR PANEL
84" APPLICATION
83 7/8" ACTUAL
18" UNIT
18" UNIT
EDGE OF DOOR PANEL
MBM63560610
EDGE OF DOOR PANEL
Top
Top
Top
Top
(for initial screw)
Bottom
Bottom
Bottom
Top / Bottom of
DOOR PANEL
84" APPLICATION
83 7/8" ACTUAL
24 / 30"UNIT
24 / 30" UNIT
EDGE OF DOOR PANEL
EDGE OF DOOR PANEL
MBM63560611
Top
Top
Top
Top
(for initial screw)
Bottom
Bottom
Bottom
4X12
BACK OF
BACK OF
DOOR PANEL
DOOR PANEL
BACK OF
BACK OF
DOOR PANEL
DOOR PANEL
BACK OF
DOOR PANEL
BACK OF
BACK OF
DOOR PANEL
DOOR PANEL
BACK OF
BACK OF
DOOR PANEL
DOOR PANEL
BACK OF
DOOR PANEL
Installation du pan-
neau de porte
Refroidisseur à vin en
colonne seulement.
C
