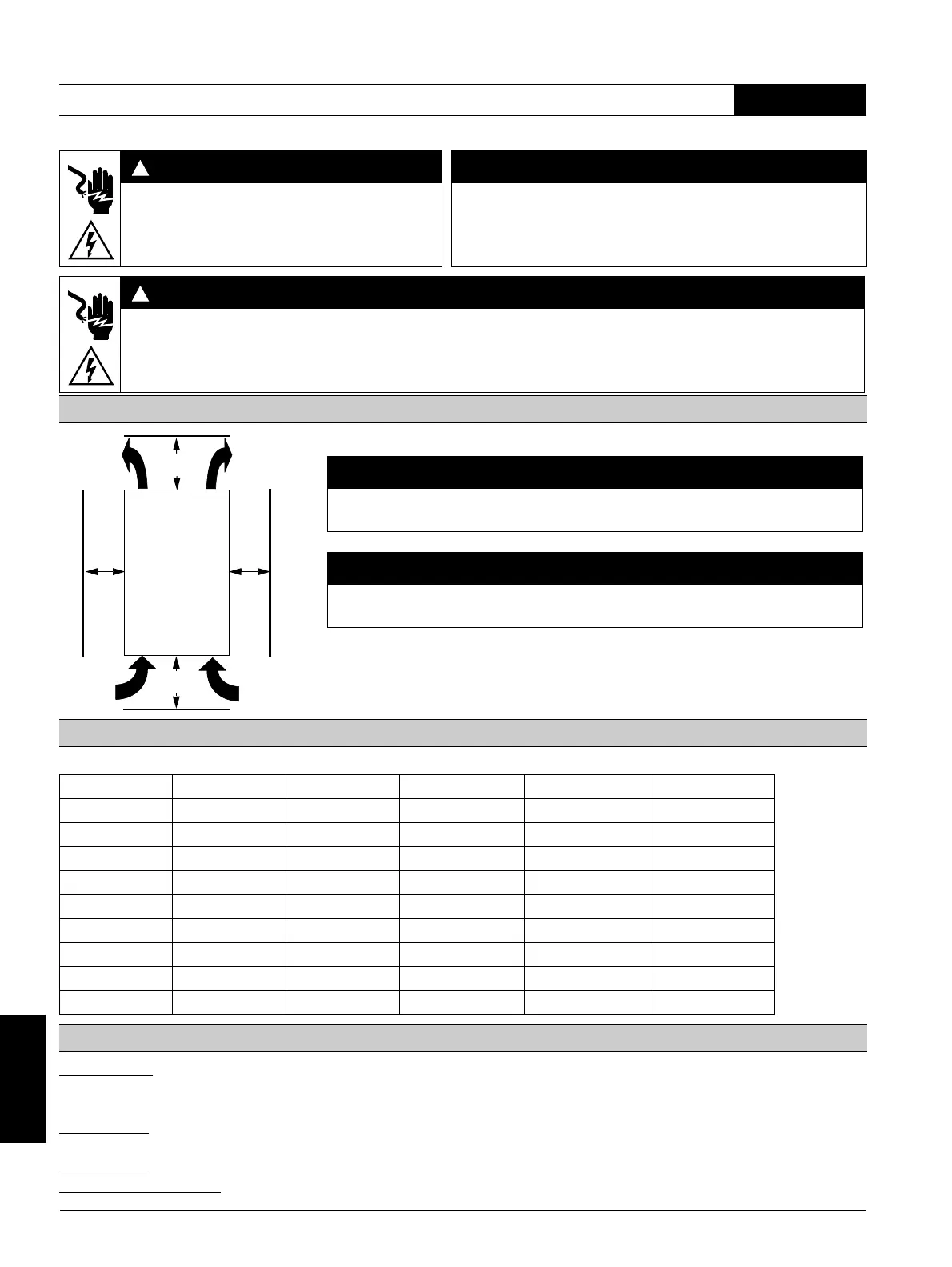

26 3ZX1012-0RW40-2DA1
软启动器 3RW40 2, 3RW40 3, 3RW40 4
中文
中文
安装、使用和维修本设备前必须先阅读并理解本说明。
当环境温度为摄氏 40° 时，依照 CLASS- 设置而确定的电机电流允许值
1.
启动编程：（如图 2 所示取下设备 3RW40 2 的盖板。） 按住按键 "RESET MODE" (2) 2 秒钟以上，直到 LED 显示灯 "DEVICE" (5) 发
出快速颤动的绿光。按住按键 "RESET MODE"(2) 且同时按住按键 "RESET/TEST" (1)1 秒钟以上，直到 设备上的 LED 显示灯 "DEVICE"
(5) 发红光。
2. 显示模式：
LED 显示灯 "STATE/BYPASSED/FAILURE" (6) 闪烁绿光：ON 模式。 LED 显示灯 "STATE/BYPASSED/FAILURE"(6) 发出快
速颤动的绿光： RUN 模式
3.
切换模式： 操作按键 "RESET MODE" (2)。
4. 结束编程
并保存设置： 按住按键 "RESET/TEST" (1) 1 秒钟以上，直到 LED "DEVICE" (5) 发绿光 。
危险
小心
危险电压
致命或重伤危险。
操作设备时必须确保切断电源。
只有使用经过认证的部件才能保证设备的正常运转 !
危险
危险电压。
致命或重伤危险。
为了避免受到电击或烧伤，机器有电压时，不允许触摸电机控制设备的接线端。电机控制器在关机状态时，输出接线
端处也有电压。
单个启动器的安装间距 （多个启动器安装布局参见软启动器系统手册）
电机电流设定值
I
e
[A] I
min
[A] I
max
[A] CLASS 10 I
max
[A] CLASS 15 I
max
[A] CLASS 20
3RW40 24-... 12,5 5 12,5 11 10
3RW40 26-... 25,3 10,3 25,3 23 21
3RW40 27-... 32,2 17,2 32,2 30 27
3RW40 28-... 38 23 38 34 31
3RW40 36-... 45 22,5 45 42 38
3RW40 37-... 63 25,5 63 50 46
3RW40 38-... 72 34,5 72 56 50
3RW40 46-... 80 42,5 80 70 64
3RW40 47-... 106 46 106 84 77
ON/RUN 输出端连接 13/14 的编程 （出厂设置：ON）（图表部分，图 3）
!
!
1
1
3
5
2
4
6
a
≥ 60 mm
[≥ 2.36 in]
≥ 40 mm
[≥ 1.56 in]
注意
在安装此机器时，一定要注意规定的间距，以此保证足够的冷却空气流通。此机器
是自下而上通风的。
小心
设备损坏危险。
一定要注意不要有液体、灰尘或导电物体进入软启动器内部。
a
a) 3RW40 2: 15 mm [0.59 in]
3RW40 3; 3RW40 4: 30 mm [1.18 in]
