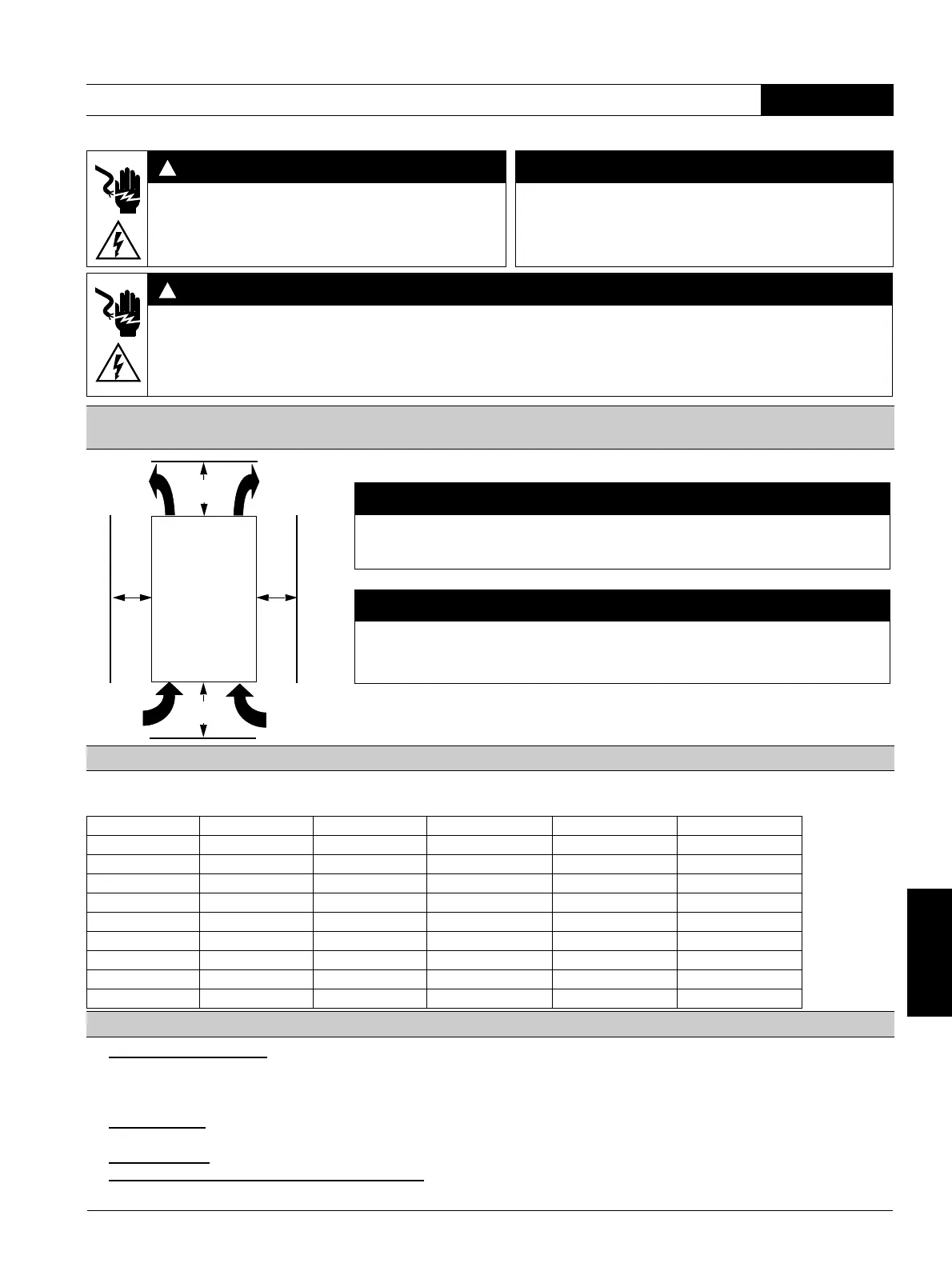

3ZX1012-0RW40-2DA1 23
Устройство плавного пуска 3RW40 2, 3RW40 3, 3RW40 4 Русский
Русский
Перед установкой, вводом в эксплуатацию или обслуживанием устройства необходимо прочесть и понять данное руководство.
Допустимые установленные значения токав двигателя в зависимости от настройки CLASS при температуре
окружающей среды 40° C
1. Начать программирование: (В устройстве 3RW40 2 снять крышку, как это показано на рис. 2). Держите кнопку "RESET MODE" ("СБРОС
РЕЖИМА") (2) нажатой дольше 2 секунд до тех пор, пока светодиод "DEVICE" ("УСТРОЙСТВО") (5) не начнёт мерцать зеленым светом.
Держите кнопку "RESET MODE" (2) нажатой и одновременно нажмите кнопку "RESET/TEST" ("СБРОС/ТЕСТ") (1) дольше 1 с, пока
светодиод "DEVICE" (5) на устройстве не начнёт светится красным светом.
2. Показать режим:
Светодиод "STATE/BYPASSED/FAILURE" ("СОСТОЯНИЕ/БАЙПАС/ОШИБКА")(6) мигает зеленым светом: Режим ON.
Светодиод "STATE/BYPASSED/FAILURE" (6) мигает зеленым светом: Режим RUN (РАБОТА).
3. Поменять режим:
Нажать кнопку "RESET MODE" ("СБРОС РЕЖИМА") (2)
4. Завершить программирование и сохранить настройки: Держите кнопку "RESET/TEST" ("СБРОС/ТЕСТ") (1) дольше 1 с до тех пор, пока
светодиод "DEVICE" (5) не начнёт светиться зеленым светом.
ОПАСНО
ОСТОРОЖНО
Опасное напряжение.
Опасность для жизни или возможность тяжелых травм.
Перед началом работ отключить подачу питания к
установке и к устройству.
Безопасность работы устройства гарантировано только при
использовании сертифицированных компонентов.
ОПАСНО
Опасное напряжение.
Опасность для жизни или риск получения травм.
Во избежание получения электрического удара или сильного ожога нельзя прикасаться к клеммам устройства управления
двигателем, когда устройство находится под напряжением. На выходных клеммах имеется напряжение, даже если устройство
управления двигателем находится в выключенном состоянии.
Монтажное расстояние (расположение плотно друг к другу см. системное руководство для устройства
плавного пуска)
Установленные значения тока двигателя
I
e
[A] I
мин
[A] I
макс
[A] CLASS 10 I
макс
[A] CLASS 15 I
макс
[A] CLASS 20
3RW40 24-... 12,5 5 12,5 11 10
3RW40 26-... 25,3 10,3 25,3 23 21
3RW40 27-... 32,2 17,2 32,2 30 27
3RW40 28-... 38 23 38 34 31
3RW40 36-... 45 22,5 45 42 38
3RW40 37-... 63 25,5 63 50 46
3RW40 38-... 72 34,5 72 56 50
3RW40 46-... 80 42,5 80 70 64
3RW40 47-... 106 46 106 84 77
Программирование выхода ON/RUN, клеммы 13/14 (заводская настройка: ON) (графическая часть, рис. 3)
!
!
1
1
3
5
2
4
6
a
≥ 60 мм
[2,36 дюйма]
≥ 40 мм
[1.56 дюйма]
ВНИМАНИЕ
Учитывайте при монтаже устройства указанные расстояния, для обеспечения
возможности циркулирования достаточного количества воздуха, необходимого для
охлаждения. Охлаждающий воздух в устройстве движется снизу вверх.
ОСТОРОЖНО
Опасность материального ущерба.
Следите, чтобы в устройство плавного пуска не попадали жидкость, пыль или проводящий
предмет.
a
a) 3RW40 2: 15 мм [0,59 дюйма]
3RW40 3; 3RW40 4: 30 мм [1,18 дюйма]
