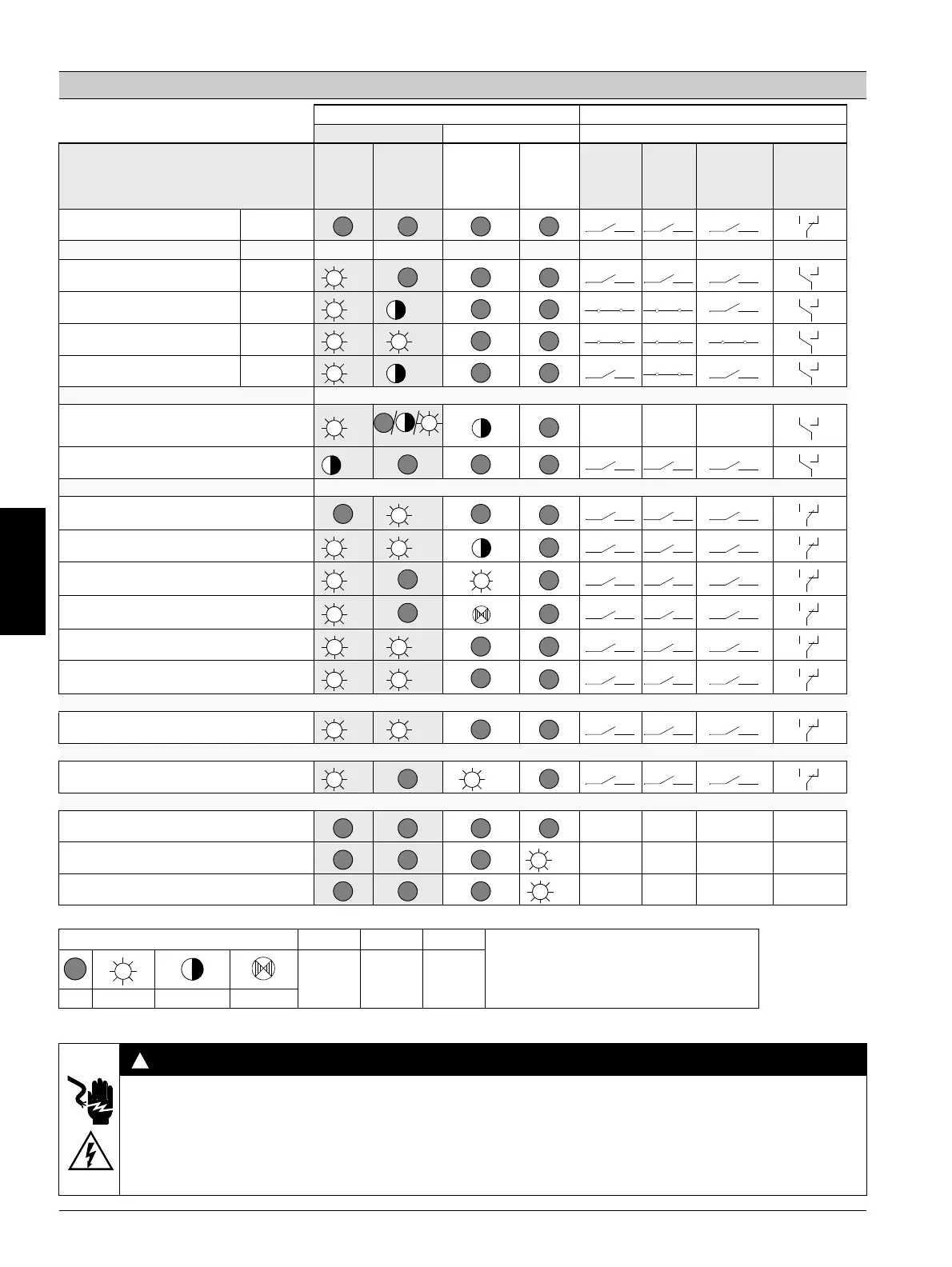

Elenco delle visualizzazioni
LED di segnalazione 3RW40 Contatti ausiliari
Avviatore dolce Protezione motore
3RW40
DEVICE
(rd/gn/ylw)
STATE /
BYPASSED
/ FAILURE
(gn/rd))
OVERLOAD
(rd)
RESET
MODE
(ylw/gn)
13 14
(ON)
13 14
(RUN)
24 23
(BYPASSED)
96 95 98
FAILURE /
OVERLOAD
U
s
= 0
Stato operativo
IN
OFF
0
Avviamento
1
Bypassed
1
Decelerazione
0
Allarme
Impostazione I
e
/Class non ammessa
Avvio bloccato, apparecchiatura troppo calda
Errore
Tensione di alimentazione dell'elettronica non
ammessa
Impostazione I
e
/Class non ammessa e IN (0 -> 1)
Disinserzione protezione motore
Relè di sovraccarico / termistore
Protezione motore a termistore
Rottura del cavo / Cortocircuito
Sovraccarico termico apparecchiatura
- Tensione di carico assente
- Caduta di fase, carico mancante
Guasto dell’apparecchio
Funzione test
1)
Premere TEST t > 5 s
RESET MODE (premere per cambiare)
Reset manuale
Reset automatico
Reset remoto vedi Figura 6.2
Indicazione dei LED
1)
Test della disinserzione di protezione motore
gn
=
ylw
=
rd
=
OFF ON lampeggiante sfarfallante verde giallo rosso
AVVERTENZA
Riavvio automatico.
Può causare morte, gravi danni alle persone o danni alle cose.
Il modo di reset automatico (RESET MODE) non deve essere utilizzato in applicazioni nelle quali il riavvio inaspettato del motore dopo
la scadenza del tempo di riattivazione può causare danni alle persone o alle cose.
Il comando di avvio (ad es. tramite il PLC) deve essere ripristinato prima di un comando di reset, dato che, in caso di comando
d'avviamento imminente, dopo il comando di reset si verifica un ulteriore riavvio automatico. Ciò vale in particolar modo per lo sgancio
di protezione motore. Per motivi di sicurezza si consiglia di includere l'uscita errore complessivo (morsetti 95 e 96) nel controllore.
