- 96 -
• W razie potrzeby stronę montażu zawiasów drzwi
można zmienić.
• Ostrzeżenie! Przed przystąpieniem do
jakichkolwiek prac przy urządzeniu należy
zawsze odłączyć wtyczkę sieciową od sieci
elektrycznej.
• Aby uniknąć obrażeń ciała i szkód materialnych,
strona montażu zawiasów drzwi powinna być
zmieniana przez dwie osoby.
• Zalecamy, aby ogranicznik drzwi był wymieniany
wyłącznie przez wykwalifikowane osoby.
• Przed rozpoczęciem należy bezwzględnie:
ū Zawsze zwracać uwagę na liczbę podkładek na
czopach i śrubach.
ū Drzwi zawsze ustawiać tak, aby się szczelnie
zamykały.
Krok A
a) Odkręcić dwie śruby
, które mocują górną część
urządzenia
od tyłu.
b) Lekko przesunąć pokrywę
urządzenia do
przodu, a następnie unieść ją i odłożyć na bok.
c) Zabezpieczając drzwi, odkręć 5 śrub
i
górnego zawiasu drzwi
. Zdemontować drzwi i
zawias.
d) Poluzować śrubę s na dole po prawej stronie
drzwi, która ustala wlot
czopa i zdemontować
oba elementy. Odłożyć drzwi na bok w bezpieczne
miejsce.
e) Przechylić urządzenie lekko do tyłu i odkręcić
regulowane przednie nóżki
urządzenia.
f) Odkręcić śruby
, które utrzymują dolny zawias
drzwi
.
g) Poluzować śruby
mocujące uchwyt drzwi
i wyjąć zaślepki
z otworów po prawej stronie
drzwi.
Krok B
a) Podczas odkręcania czopu zawiasu dolnego
od
płyty należy odnieść się do rysunku B.
b) Obrócić płytę tak, aby jej spodnia strona była
skierowana do góry.
c) Następnie założyć czop i zabezpieczyć go nakrętką.
Nowo zmontowany zawias dolny drzwi oznaczony
jest numerem
.
Krok C
a) Za pomocą śrub
zamocować dolny zawias drzwi
do lewej dolnej strony urządzenia.
b) Przykręcić na powrót do urządzenia regulowane
nóżki przednie
.
c) Umieść tuleję
czopa w otworze na dole po lewej
stronie drzwi i zabezpieczyć je śrubą
.
d) Osadzić drzwi na czopie dolnego zawiasu drzwi
i
delikatnie docisnąć je do urządzenia.
e) Zabezpieczając drzwi, zamocować górny zawias
drzwi
za pomocą śrub i w górnej części po
lewej stronie urządzenia, w taki sposób, aby górny
czop wsunął się w otwór w drzwiach.
f) Za pomocą śrub
zamocować uchwyt drzwi f
po prawej stronie drzwi. Umieścić zaślepki
w
otworach po lewej stronie drzwi.
g) Przy montażu pokrywy
przesunąć ją nieco do
przodu, a następnie umieścić na plastikowej płcie.
Użyć obu śrub, aby przymocować ją od tyłu
.

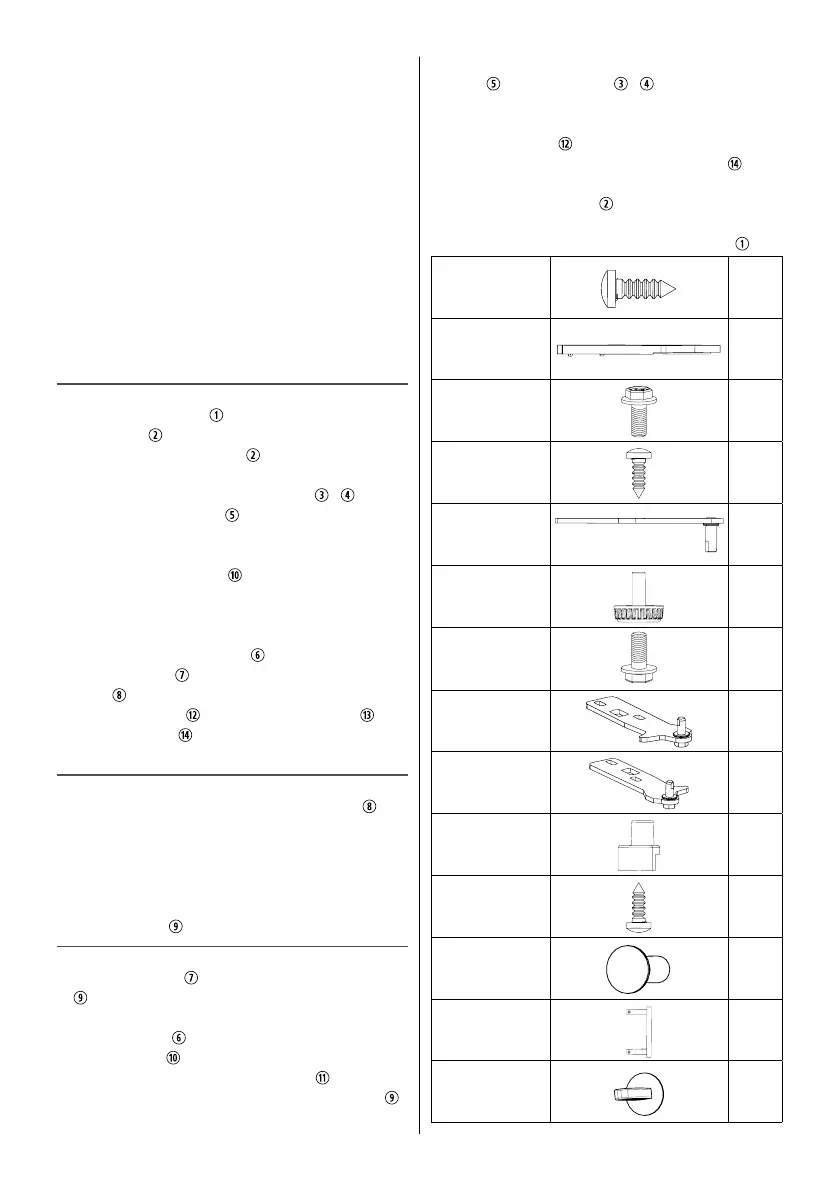

Śruba
q
Górna pokrywa
urządzenia
w
Śruba górna
e
Wkręt górny
r
Zawias drzwi
górny
t
Nóżka
regulowana
y
Dolna śruba
u
Zawias dolny
prawy
i
Zawias dolny
lewy
o
Tuleja czopa
a
Śruba tulei
s
Śruby uchwytu
drzwi
d
Uchwyt drzwi
f
Zaślepka
g
