- 84 -
• Vid behov kan dörrens gångjärn bytas från
höger till vänster.
• Varning! Dra alltid ut strömkontakten från
elnätet innan du utför något arbete på
apparaten.
• För att undvika personskador och materiella
skador ska ni vara två personer som byter
dörrens gångjärn.
• Vi rekommenderar att dörrstopp endast
byts av kvalicerade personer.
• Innan du börjar är det viktigt att du:
ū Alltid är uppmärksam på antalet brickor
på tappen och skruvarna.
ū Rikta alltid in dörrarna så att de stängs
tätt.
Steg A
a) Skruva loss de två skruvarna
som håller
fast apparatens övre del
bakifrån.
b) Flytta enhetens lock
lite framåt, lyft
sedan upp det och lägg det åt sidan.
c) Håll fast dörren och lossa de fem skruvarna
och som håller fast dörrens övre
gångjärn
.Ta bort både dörren och
gångjärnet.
d) Lossa skruven s längst ned till höger på
dörren, som håller ingången
för axeln
och ta bort båda.Lägg dörren åt sidan på
ett säkert ställe.
e) Luta apparaten något bakåt och skruva loss
de justerbara främre fötterna
på den.
f) Skruva loss skruvarna
som håller ihop
det nedre dörrgångjärnet
.
g) Lossa skruvarna
på dörrhandtaget
och ta ut blindpluggarna
ur borrhålen på
höger sida av dörren.
Steg B
a) Se ritning B när du skruvar loss axeln på
det nedre gångjärnet
från plattan.
b) Vrid plattan så att dess undersida är vänd
uppåt.
c) Byt sedan ut axeln och säkra den
med muttern. Det nykongurerade
dörrgångjärnet får numret
.
Steg C
a) Använd skruvarna
och fäst det nedre
dörrgångjärnet
på apparatens nedre
vänstra sida.
b) Skruva tillbaka de justerbara fötterna
på
apparaten.
c) Sätt in ingången
för axeln i borrhålet
längst ner till vänster om dörren och säkra
den med skruven
.
d) Sätt dörren på axeln på det nedre
dörrgångjärnet
och tryck försiktigt in den
i apparaten.
e) Håll fast dörren och fäst dess övre gångjärn
med skruvarna och på den övre
vänstra sidan av apparaten, på ett sätt som
säkerställer att den övre axeln glider in i
öppningen på dörren.
f) Använd skruvarna
för att sätta fast
dörrhandtaget f på höger sida om dörren.
Sätt in blindpluggarna
i borrhålen på
dörrens vänstra sida.
g) När du monterar locket
ska du ytta det
lite längre fram och sedan placera det på
plastplattan.Använd båda skruvarna för att
fästa den bakifrån
.

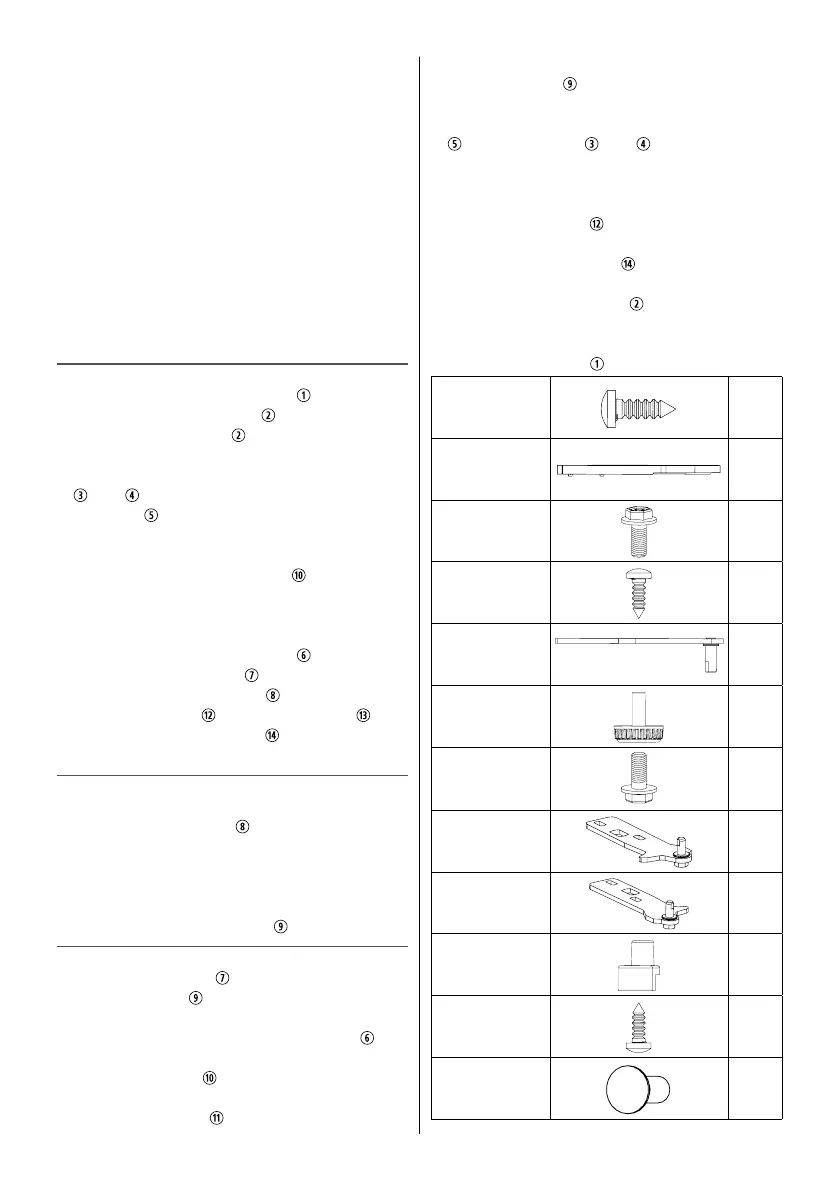

Skruv
q
Apparatens
övre del
w
Övre bult
e
Övre skruv
r
Dörrens övre
gångjärn
t
Justerbar fot
y
Nedre bult
u
Nedre höger
gångjärn
i
Nedre vänster
gångjärn
o
Plastdel för
axel
a
Skruv för
ingång
s
Skruvar för
dörrhandtag
d
