- 36 -
• Si nécessaire, la charnière de la porte peut
être replacée à gauche.
• Attention! Avant d'effectuer des travaux
sur l'appareil, débranchez le câble d'ali-
mentation.
• Pour éviter tout risque de blessure ou de
dégâts matériels, replacez la charnière avec
deux personnes.
• Nous recommandons que la manipulation
ne soit effectuée que par des personnes
qualiées.
• Avant de commencer, quelques consignes
fondamentales:
ū Faites attention au nombre de rondelles
sur le pivot et au nombre de vis.
ū Veillez à ce que la porte soit parfaitement
placée an qu'elle se ferme de façon
hermétique.
Étape A
a) Dévissez les deux vis q xant le couvercle
w à l’arrière de l’appareil.
b) Déplacez le couvercle de l´appareil w
légèrement vers l´avant, soulevez-le et met-
tez-le de côté.
c) Tout en maintenant la porte en place,
dévissez les 5 vis e & r de la charnière
supérieure de la porte t. Enlevez la porte
et la charnière.
d) Dévissez la vis s du support du pivot a en
bas à droite de la porte et enlevez le sup-
port. Placez la porte dans un endroit sûr.
e) Inclinez légèrement l’appareil en arrière
et dévissez les pieds réglables avant y de
l’appareil.
f) Dévissez les vis u de la charnière inférieure
i.
g) Dévissez les vis d de la poignée de porte f
et enlevez les bouchons borgnes g de leurs
trous du côté droit de la porte.
Étape B
a) Reportez-vous au dessin B pour dévisser
le pivot de la charnière inférieure i de la
plaque.
b) Tournez la plaque de sorte que son côté
inférieur soit dirigé vers le haut.
c) Ensuite, replacez le pivot et xez-le avec
l'écrou. La charnière inférieure recongurée
correspond à présent à la lettre o.
Étape C
a) Fixez la charnière inférieure de la porte o à
l’aide des vis u en bas à gauche de l’appa-
reil.
b) Revissez les pieds réglables avant y sous
l’appareil.
c) Placez le support a du pivot dans le trou
en bas à gauche de la porte et xez-le à
l’aide de la vis s.
d) Fixez la porte sur le pivot de la charnière
inférieure o et pressez-la légèrement contre
l´appareil.
e) Tout en maintenant la porte en place, xez
la charnière supérieure t avec les vis e &
r en haut à gauche de l’appareil, de sorte
que le pivot supérieur glisse dans la porte.
f) Fixez la poignée f au côté droit de la porte
avec la vis d. Placez les bouchons borgnes
g dans les trous du côté gauche de la
porte.
g) Lors du montage du couvercle de l´appareil
w placez-le un peu plus vers l´avant et met-
tez-le ensuite sur le panneau en plastique.
Fixez-le par derrière avec les deux vis q.

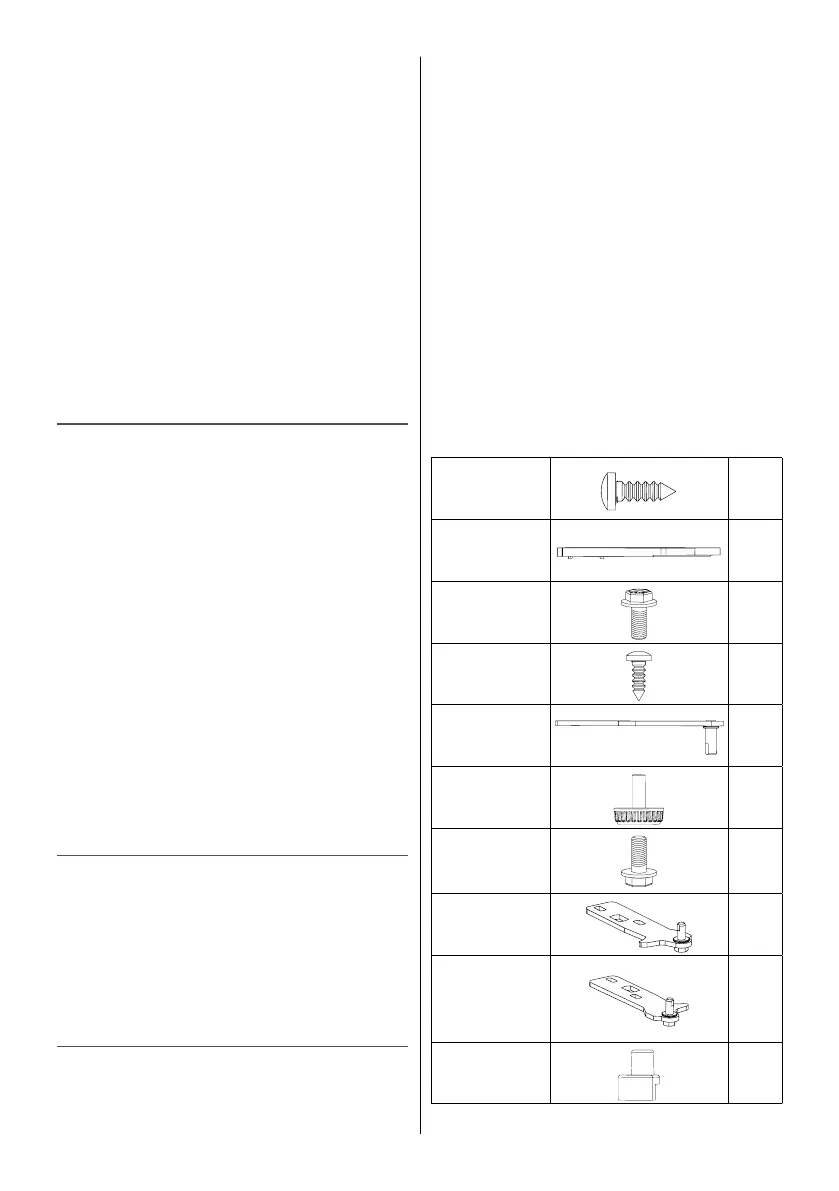

Vis
q
Couvercle de
l’appareil
w
Boulon supé-
rieur
e
Vis supérieure
r
Charnière
supérieure de
la porte
t
Pied réglable
y
Boulon infé-
rieur
u
Charnière in-
férieure de la
porte à droite
i
Charnière
inférieure de
la porte à
gauche
o
Support du
pivot
a
