Manuel d’utilisation pour UF0915X, 1415X, 2020X et UN0815X, 1215X, 1520X
Mars 2024
Page 10
Raccordement de l’eau
Informations concernant la plomberie :
• Le raccordement pour l’arrivée d’eau se trouve à
l’arrière de l’armoire. Il s’agit d’un tuyau en plastique
de 1,5 mètre (5 po) de long et de 1/4 de pouce de
diamètre extérieur.
• Une vanne actionnée manuellement sur le site où
se trouve la machine doit être utilisée pour isoler la
machine lors de l’entretien.
• La machine est équipée d’un clapet anti-retour
intégré (un espace d’air entre le point d’entrée de
l’eau et le haut du réservoir d’eau), aucun clapet
anti-retour supplémentaire n’est nécessaire.
• Le débit d’eau dans la machine est de 473,17 l/m
(0,125 gal/min)
Machine intégrée dans une armoire :
Incluez une boucle ou une bobine de tuyau entre
l’alimentation en eau et le raccordement de la machine à
glaçons. Le tuyau s’enroulera et ne se pliera pas lorsque
la machine sera poussée dans l’armoire.
Informations concernant le raccordement :
Important : Raccordez la machine uniquement à une
alimentation en eau potable. Ouvrez la vanne d’eau
manuelle pour chasser l’eau à travers le raccordement
avant de procéder au raccordement à la machine à
glaçons.
1. Coupez les attaches de câble xant le tuyau et le
cordon d’alimentation à la machine.
2. Raccordez la machine à de l’eau froide et potable à
l’aide des adaptateurs nécessaires pour le tuyau en
plastique de 1/4 po de diamètre extérieur.
• Il vous faudra une virole ou un manchon et un insert
si vous utilisez des raccords à compression.
• Un adaptateur de compression femelle 3/8 x
compression 1/4 DE permet le raccordement à une
vanne d’angle de compression 3/8 DE typique.
• Une autre méthode de raccordement consiste à
utiliser des raccords à raccordement rapide.
Remarque : N’utilisez pas de robinet-vanne à étrier
de type perçant pour eectuer le raccordement à
l’alimentation en eau du bâtiment. Les vannes de ce
type limitent le débit d’eau et se bouchent facilement.
Raccordez l’évacuation
Le raccordement de l’évacuation se trouve sur le
panneau arrière. La dimension du raccord est de
3/4 FPT. Et il est en plastique. Ne pas le surchauer.
• Le matériau du tuyau d’évacuation doit être rigide et
conforme au code en vigueur.
• Les siphons dans la conduite d’évacuation du bac
sans ventilation en aval peuvent causer un mauvais
écoulement.
• L’évacuation du bac doit être ventilée si sa longueur
horizontale est de 1,5 m (5 pi) ou plus. Tous les
écoulements se font par gravité et doivent avoir une
pente descendante d’au moins 0,635 cm par mètre
de portion horizontale (1/4 po par pied).
1. Raccordez un tuyau rigide à ce raccord et ventilez-le
au niveau de la machine, utilisez un tuyau vertical de
200 mm (8 pouces) pour l’évent.
2. Inclinez le tuyau de drainage depuis la machine
à glaçons jusqu’à l’évacuation du bâtiment et
la pente doit être d’au moins 20 mm par mètre
(1/4 po par pied).
3. Isolez le tuyau d’évacuation an de réduire la
condensation si le lieu est très humide.
Il n’est pas recommandé d’utiliser des pompes à
condensats en raison du risque de fuite.

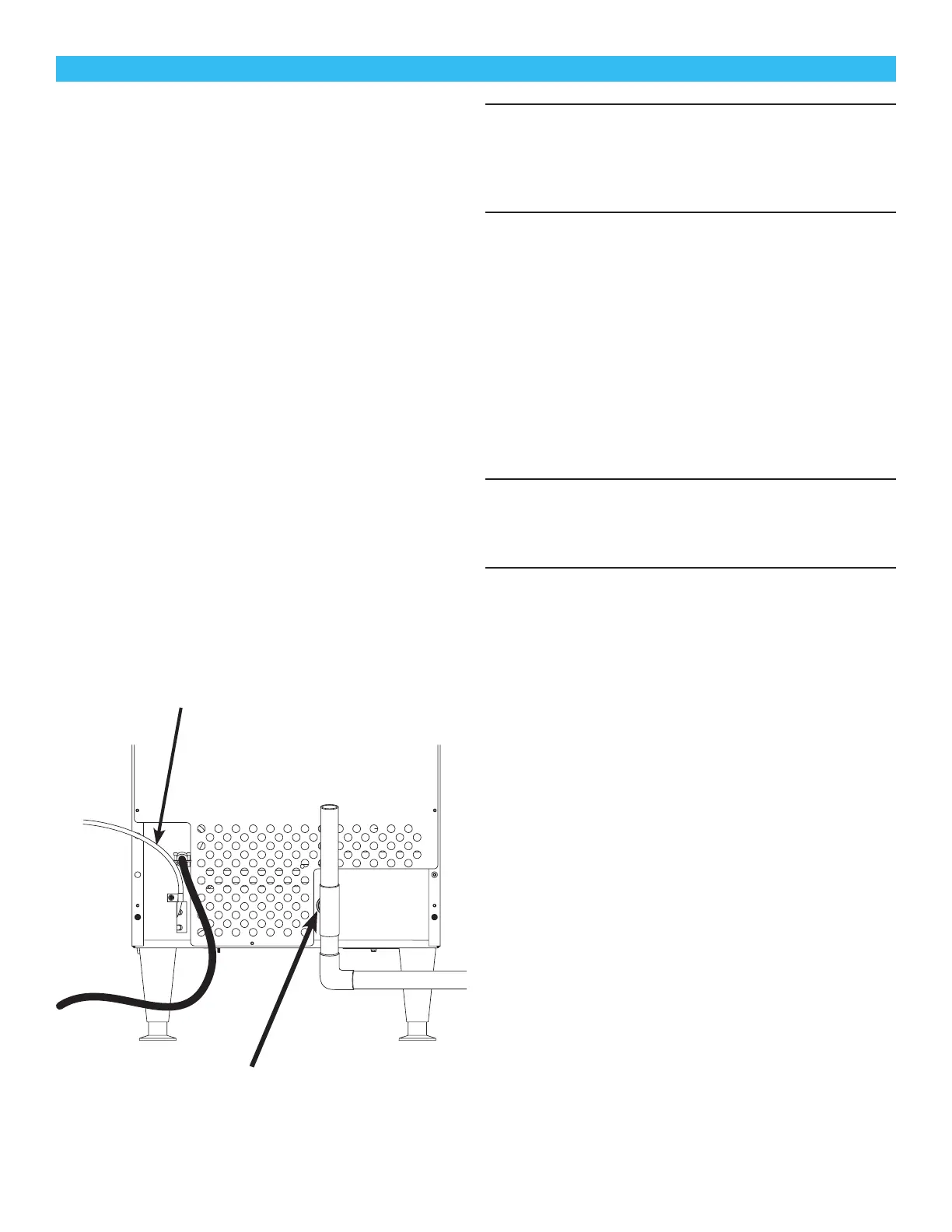

Raccord d’arrivée 3/4 po FPT
Tuyau d’arrivée de l’eau potable
