HID312X, HID525X et HID540X
Manuel d’installation et d’utilisation
Janvier 2025
Page 11
Installation - Plomberie
L’installation doit être eectuée par un installateur de
machine à glaçons expérimenté. Appelez le numéro
indiqué au verso de ce manuel ou rendez-vous sur le site
Web de Scotsman, www.scotsman-ice.com pour trouver un
distributeur local ou une société d’entretien.
La machine a besoin d’électricité, d’eau et d’un système de
vidange. Localisez le raccord d’alimentation en eau situé
au bas de l’arrière de l’armoire et procurez-vous le raccord
approprié pour connecter l’alimentation en eau.
Raccords de plomberie :
• Admission d’eau potable : Raccord mâle 3/8 po
• Évacuation de l’armoire : 3/4 po FPT.
• Admission du condenseur refroidi à l’eau : 3/8 po FPT.
• Évacuation du condenseur refroidi à l’eau : 1/2 po FPT

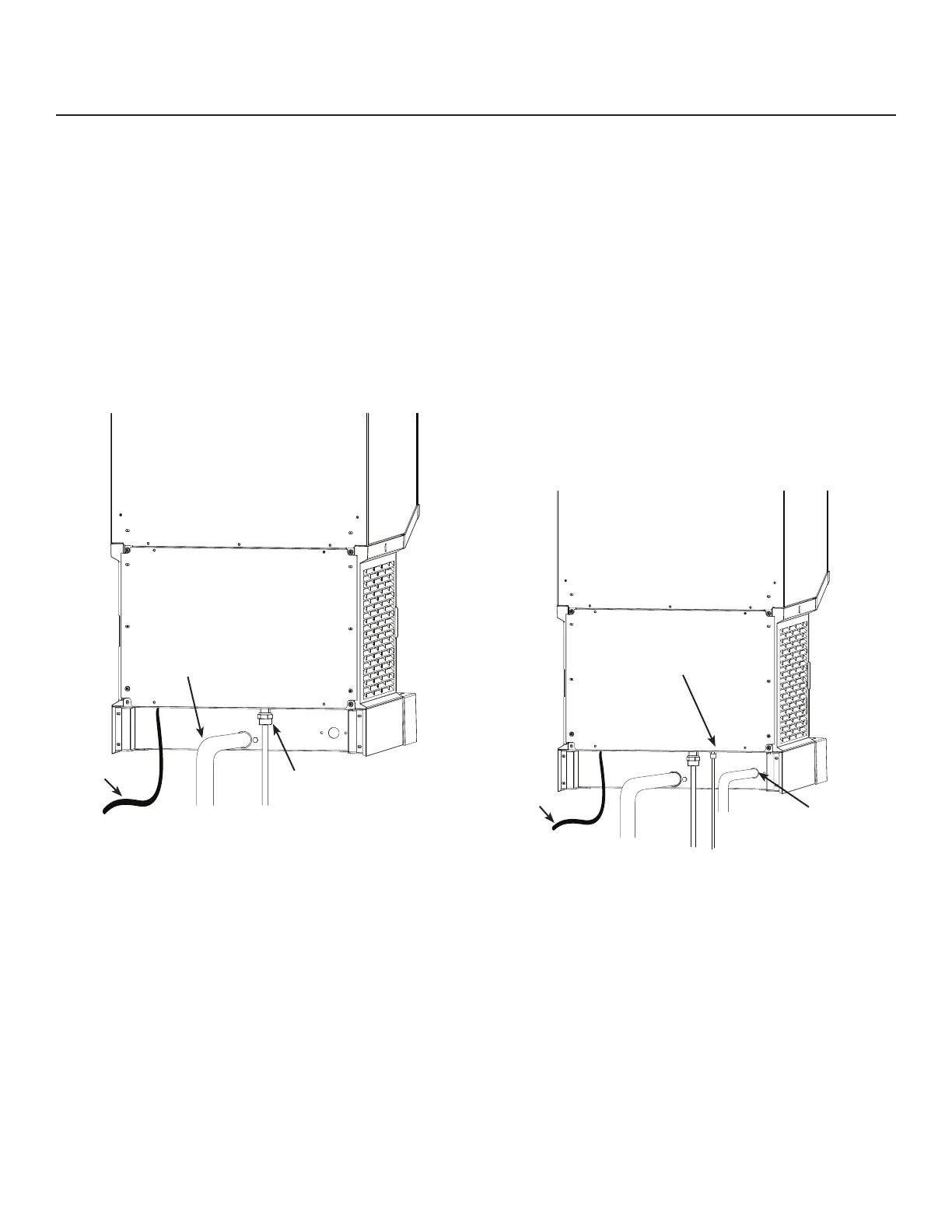

Tuyaux de
vidange
Raccordements
de l’eau potable
Réseau pour le refroidissement par air
Cordon
d’alimentation
Tous les modèles :
Connectez l’alimentation en eau potable à l’admission
située en bas à l’arrière de la machine. Une conduite de
3/8 po de diamètre extérieur est recommandée. Des ltres
à eau peuvent être utilisés mais ne sont pas obligatoires.
Notez que les ltres à eau au charbon actif ou au charbon
de bois sont utilisés pour les problèmes de goût et d’odeur,
mais éliminent également tout chlore que l’agence locale
de l’eau aurait pu ajouter pour purier l’eau. Cela peut
nécessiter une désinfection plus fréquente de l’équipement.
Connectez le tuyau de vidange au raccord de vidange
placé au centre, à l’arrière de l’armoire. Utilisez un tuyau
de 3/4 po et un matériau conforme aux codes locaux en
vigueur. Le bac de vidange de la machine agira comme
un évent interne, aucun évent supplémentaire ne devrait
être nécessaire à moins qu’il n’y ait un très long parcours
horizontal. Le tuyau de vidange doit s’incliner de 0,63 cm
(1/4 po) par 0,30 m (1 pi) jusqu’à la vidange du bâtiment.
L’isolation des tuyaux de vidange est recommandée dans
la plupart des installations.
Modèles à refroidissement à eau :
Connectez l’alimentation en eau ou en liquide de
refroidissement (si vous utilisez un système de
recirculation) à l’entrée du condenseur.
Connectez l’évacuation (ou le retour s’il s’agit d’un système
de recirculation) à l’évacuation du condenseur. Utilisez
uniquement des tuyaux rigides. Ne ventilez pas ce tuyau de
vidange.
Réseau pour le refroidissement par eau
Entrée du
condenseur
Vidange du
condenseur
Cordon
d’alimentation
