BEDIENUNGSANLEITUNG
4
ANSCHLUSSBEISPIEL (LINKS) ANSCHLUSSBEISPIEL (RECHTS)
Stromversorgung über den eingebauten
DVB-T(2)-Receiver im TV-Gerät
Stromversorgung über das
mitgelieferte externe Netzteil
1. Stellen Sie sicher, dass das Fernsehgerät ausgeschaltet
ist.
1. Stellen Sie sicher, dass das Fernsehgerät ausgeschaltet
ist.
2. Verbinden Sie das Koaxialkabel der Zimmerantenne
mit dem Antennenanschluss des externen Verstärkers.
2. Verbinden Sie das Koaxialkabel der Zimmerantenne
mit dem Antennenanschluss des externen Verstärkers.
3. Das Koaxialkabel des externen Verstärkers schließen
Sie an den Antenneneingang ihres TV-Gerätes an.
3. Stecken Sie nun das Kabel des externen Netzteils in
die „DC 5 V“ Buchse des externen Verstärkers sowie
das externe Netzteil in eine 230 V AC Steckdose.
4. Nun können Sie das Fernsehgerät einschalten. 4. Das Koaxialkabel des externen Verstärkers schließen
Sie an den Antenneneingang ihres TV-Gerätes an.
5. Schalten Sie im Menü ihres TV-Gerätes die 5 V Strom-
versorgung ein um den externen Verstärker über das
Koaxialkabel mit Spannung zu versorgen.
5. Ob die 5V Stromversorgung des TV-Gerätes dabei
aktiviert ist, spielt bei dieser Anschlussvariante keine
Rolle.
6. Nun können Sie nach empfangbaren Programmen
suchen. Ziehen Sie dazu ggfs. die Bedienungsanleitung
des TV-Gerätes zu Rate.
6. Nun können Sie das Fernsehgerät einschalten und
nach empfangbaren Programmen suchen. Ziehen Sie
dazu ggfs. die Bedienungsanleitung des TV-Gerätes
zu Rate.

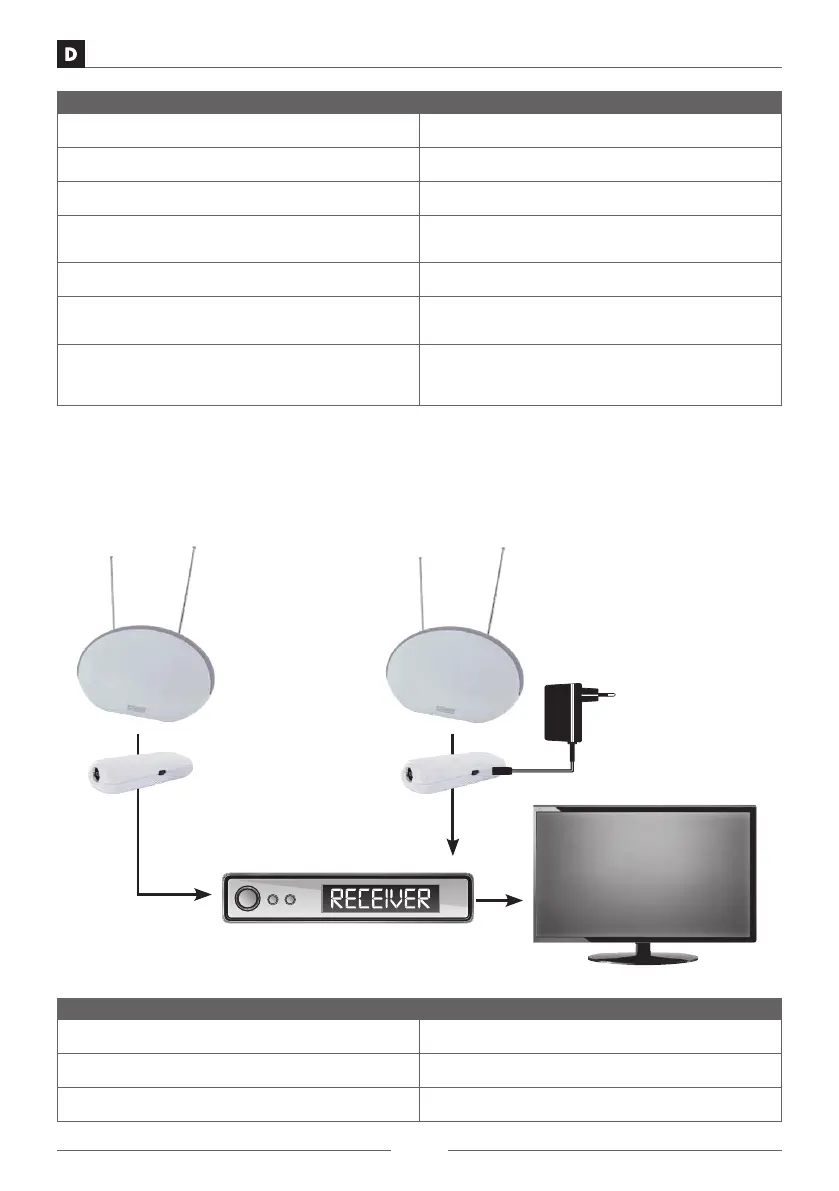

ANSCHLIESSEN DER ZIMMERANTENNE FÜR TV-GERÄTE
OHNE INTEGRIERTEN DVB-T(2)-RECEIVER
Anschlussbeispiel (LINKS) Anschlussbeispiel (RECHTS)
TV
ODER
Externes Netzteil
Externer Verstärker
ANSCHLUSSBEISPIEL (LINKS) ANSCHLUSSBEISPIEL (RECHTS)
Stromversorgung über den DVB-T(2) Receiver Stromversorgung über das mitgelieferte externe
Netzteil
1. Stellen Sie sicher, dass der DVB-T(2)-Receiver
ausgeschaltet ist.
1. Stellen Sie sicher, dass das der DVB-T(2)-Receiver
ausgeschaltet ist.
2. Verbinden Sie das Koaxialkabel der Zimmerantenne
mit dem Antennenanschluss des externen Verstärkers.
2. Verbinden Sie das Koaxialkabel der Zimmerantenne
mit dem Antennenanschluss des externen Verstärkers.
