指拨开关 (d)
(a)
(c)
模拟输出 (1) 模拟输出 (2)
0 ~ 5 / 10 V - 电压
GND - 接地
0 / 4 ~ 20 mA - 电流
0 ~ 5 / 10 V - 电压
GND - 接地
0 / 4 ~ 20 mA - 电流
+
-
用于电源供应
24 Vdc 型号
(c)
相位 (L) ~
中性 (N) ~
接地
用于电源供应
230 Vac 型号
(c)
相位 (L) ~
中性 (N) ~
用于电源供应
24 Vac 型号
自动校准
元件
压力连接端口
手动校准按键
铂电阻 PT100
温度探头端口
1
2'
2
铂电阻 PT100
温度探头端口
电缆接入
输出信号接线端口 (a)
电源供应 (c)
继电器输出
设置种类
4 ~ 20 mA 0 ~ 10 V 0 ~ 5 V 0 ~ 20 mA
指拨开关
位置

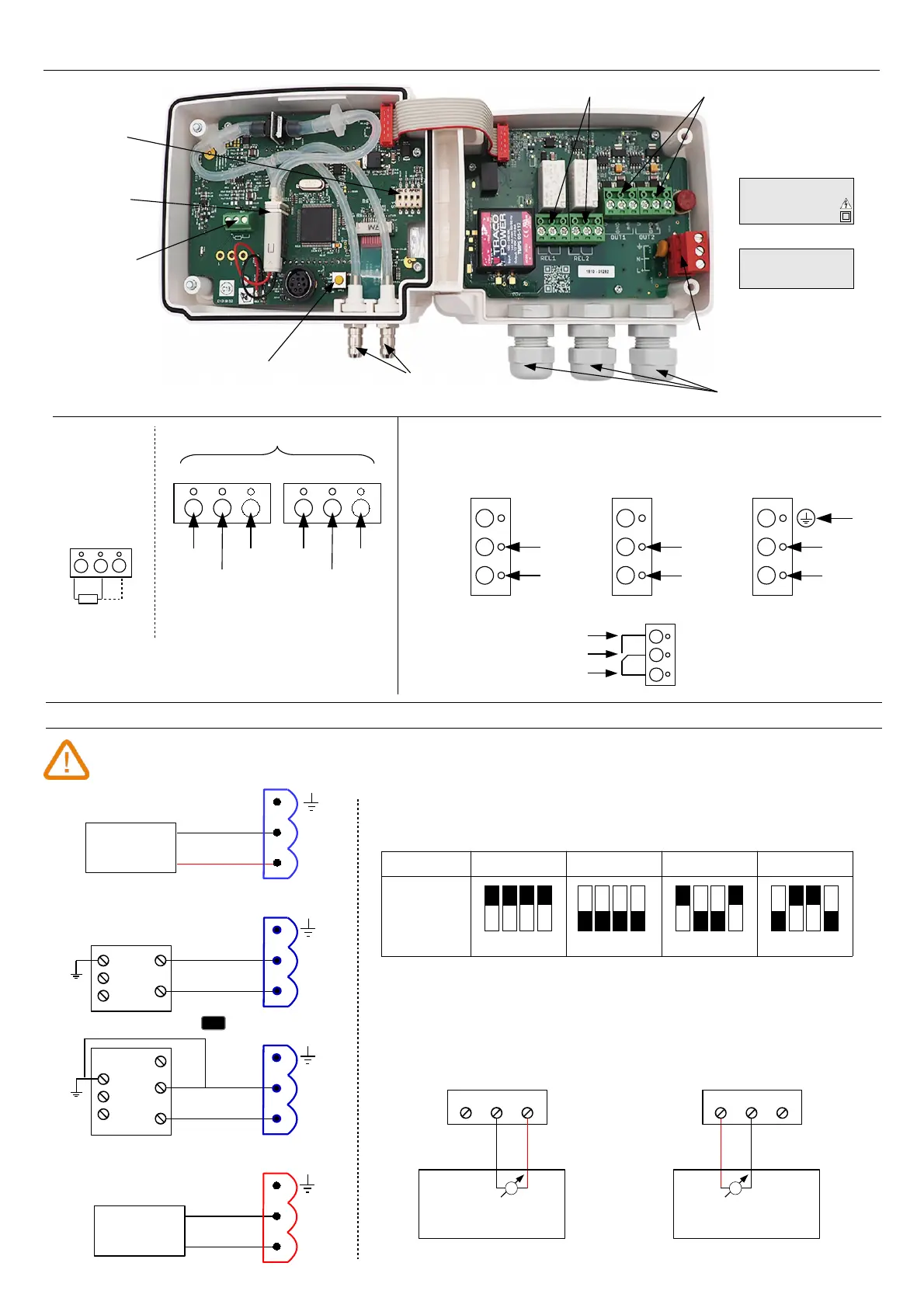

电气接线 - 符合 NFC15-100 标准
接线应由合格技术人员操作。当接线时, 变送器必须停止供应电源。
A
0 / 4 ~ 20 mA 输出
0-5/10 V 0/4-20 mA
+-
显示仪 或 PLC / BMS
主动种类
模拟输出信号种类设置方式 : 请依照图示将指拨开关 (d) 拨到对应的位置。
2 3 41 2 3 41 2 3 41 2 3 41
➢
模拟输出信号
0 / 4 ~ 20 mA 接线方式 :
➢
模拟输出信号
0 ~ 5 / 10 V 接线方式 :
V
0 ~ 5 / 10 V 输出
0-5/10 V 0/4-20 mA
+ -
显示仪 或 PLC / BMS
主动种类
➢
电源供应 24 Vdc 接线方式 :
电源供应
24 Vdc
+
-
➢
电源供应 24 Vac 接线方式 :
➢
电源供应 240 Vac 接线方式 :
电源供应
240 Vac
电源供应 24 Vac Class II
230 Vac
Pe
N
L
230 Vac
Pe
N
L
N
L
或
L+
N-
L+
N-
L+
N-
N
L
L+
N-
继电器 1 和 2
NO: 常开
NC: 常闭
COM: 共接
电源供应种类 (b)
在变送器侧面有
特别标示
240 Vac
CP212-HXX-R
Power supply: 240 Vac
50-60 Hz 8 VA
Output: 0/4...20 mA / 0...5/10 V
CP212-BXX-R
Power supply: 24 Vac/Vdc ±10*%
50-60 Hz 6 VA
Output: 0/4...20 mA / 0...5/10 V
24 Vac/Vdc
24
9.2 CP 211-R 接线图
