Impostazione unità – interruttore destro DIP
Per impostare l'unità di misura, posizionare gli interruttori delle unità 2, 3 e 4 come mostrato nella tavola qui sotto.
Congurazioni Scala completa Zero centrale
Combinazioni
(0 / 100 Pa)
(-50 Pa / 0 / +50 Pa)
Congurazioni 4-20 mA 0-10 V
Combinazioni
Congurazione tramite il software LCC-S (opzione)
Congurazione facile e intuitiva con il software!
E' possibile congurare i range intermedi.
Attenzione: la differenza minima tra la scala minima e
massima è di 20.
Per esempio, è possibile impostare lo strumento da -20 a 0 Pa, da 0 a
+20 Pa, o da -10 a +10 Pa (CP 111/112/113) o da -20 a 0 mbar, da 0
a +20mbar, o da -10 a +10 mbar (CP 114/115).
Per accedere alla congurazione tramite il software: impostare gli
interruttori DIP come mostrato a anco. Nota: l'interruttore on-
off 1 dell'interruttore destro DIP può essere in qualsiasi posizione
(selezione dell'output 0-10 V o 4-20 mA). Connettere il cavo del
software LCC-S al trasmettitore.
La congurazione dei parametri può essere eseguita sia
con l'interruttore DIP che tramite il software (non si possono
combinare entrambe le soluzioni).

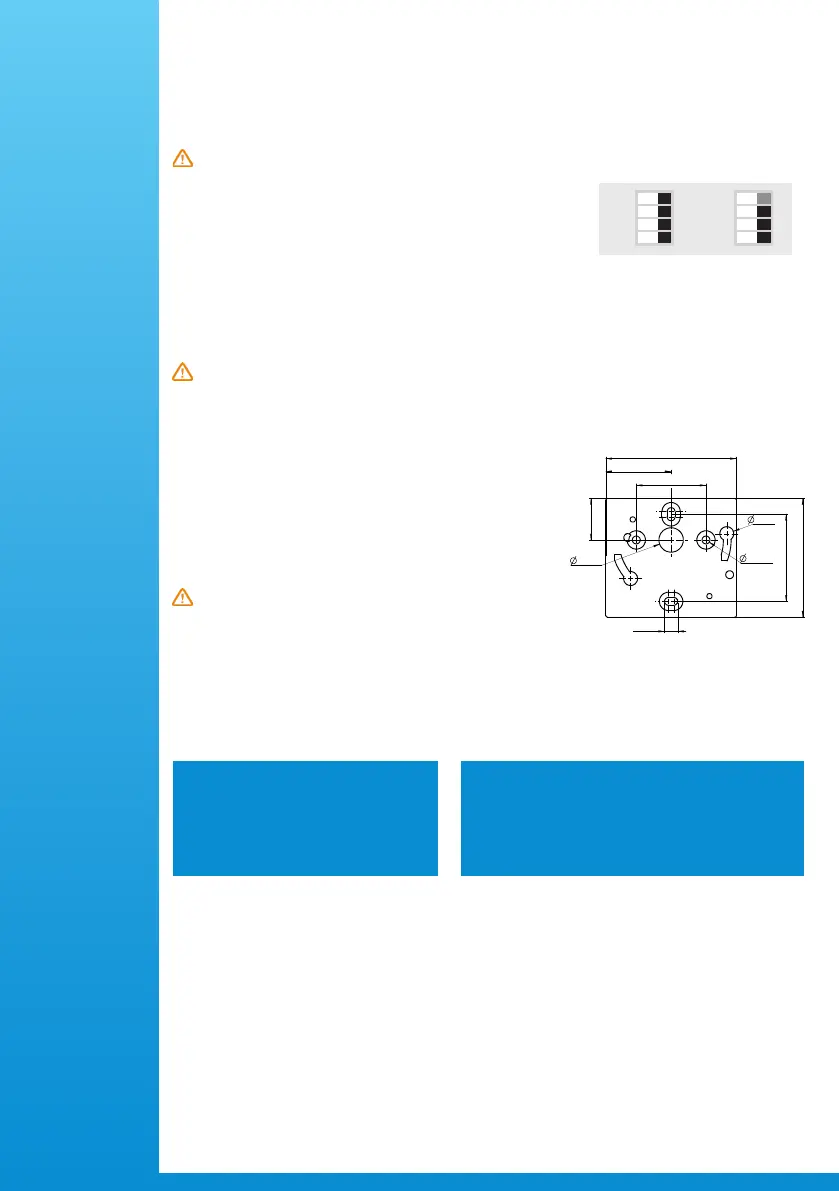

Montaggio
Per montare il trasmettitore, montare il retro di ABS al muro (trapano:
Ø 6 mm, viti e punte sono forniti).
Inserire il trasmettitore alla piastra ssa (vedere A sul disegno qui a
anco). Ruotare la custodia in
senso orario nché non udite un “click” che confermerà che il
trasmettitore è installato correttamente.
Una volta che il trasmettitore è installato e acceso,
eseguire un autozero per garantire il corretto funzionamento
del trasmettitore in qualsiasi posizione.
7.5 mm
8 mm
4.5 mm
40 mm
50 mm
68 mm
75 mm
37.5 mm
23.75 mm
14 mm
A
A
Accessori
Manutenzione: evitare i solventi aggressivi.
Proteggere il trasmettitore e le sonde da
qualsiasi tipo di prodotto per la pulizia che
contenga formalina e che potrebbe essere
utilizzato per la pulizia delle stanze o dei
condotti.
Precauzioni d'uso: utilizzare sempre il dispositivo nel
rispetto della sua destinazione d'uso e dei parametri
descritti nelle caratteristiche tecniche al ne di non
comprometterne la protezione dal dispositivo
Fare riferimento al manuale
d'uso di LCC-S per eseguire la
congurazione.
Congurazione con PC
1
2
3
4
1
2
3
4
Interruttore
sinistro DIP
Interruttore
destro DIP
Per ulteriori informazioni sugli accessori disponibili, consultare la scheda tecnica.
