A
o
+
-
3 hilos
1 2 3 4 5 6 7
+ - + - +
Alimentación 24 Vdc
+
-
V
Regulador/PLC/BMS
tipo pasivo
o
VP GND IP VP GND IP
Vdc
IP
1 2 3 4 5 6 7
4 hilos
N L
6 7
N L
oo
o
Regulador/ PLC/BMS
tipo pasivo
Regulador/PLC/BMS
tipo pasivo
+ - + - +
+
-
Vdc
IP
+
-
+
+
-
+-
... 5 6 7
A
Alimentación
24 Vdc
Alimentación 24 Vac
Clase II
+-
4 hilos 3 hilos
2 hilos
Alimentación 16-30 Vdc
Display/regulador/PLC/BMS
tipo pasivo
A
+
-
... 5 6 7
Display/regulador/PLC/BMS
tipo activo
A
2 hilos 2 hilos
16-30 Vdc
Regulador/PLC/BMS
tipo pasivo
+ -
V
N L
4 5 6 7
N L
Alimentación 24 Vac
Clase II
GND IP
- +
-

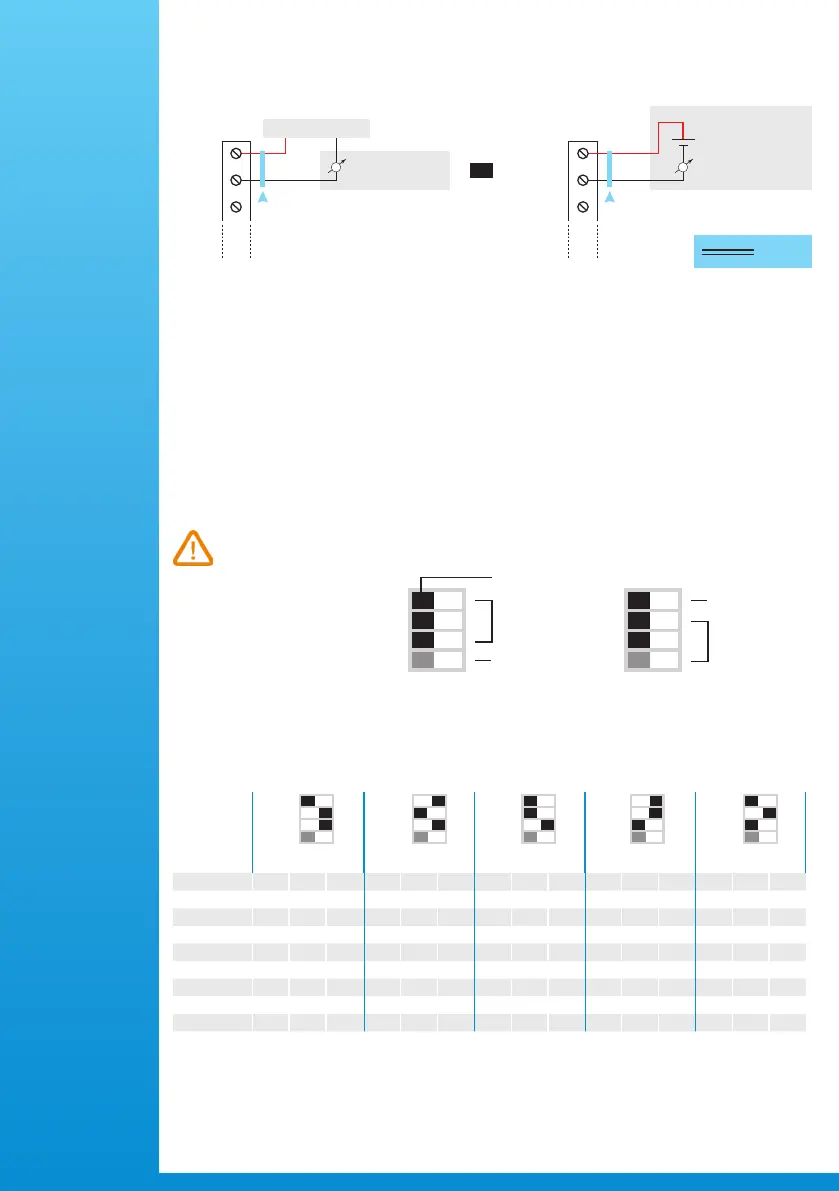

Para los modelos CP111/112/113/114/115 – PO y CP111/112/113/114/115 – PN
con salida 4-20 mA – lazo pasivo a 2 hilos:
Conguración y uso del transmisor
Conguración del rango de medición (bloque izquierdo)
Para congurar el rango de medición, posicionar los interruptores 1, 2 y 3 según se indica a continuación.
Autocalibración
Los transmisores de presión CP111
poseen una compensación de
temperatura entre 0 ºC y 50 ºC y
un proceso de autocalibración que
garantiza estabilidad y abilidad en la
medición de presión diferencial, tanto en
rangos bajos, como en rangos altos. Esta
autocalibración se basa en la actuación
de la electroválvula controlada por un
microprocesador, que compensa las
derivas del sensor que suceden a lo largo
del tiempo ajustando permanentemente
el cero. La deriva del cero es nula. La
medición de la presión diferencial
que efectúa el sensor es totalmente
independiente de factores ambientales
del transmisor. Se puede ajustar la
periodicidad de la autocalibración
entre 1 minuto y 60 minutos.
Autocero
TEl autocero puede hacerse en todos los
modelos CP 110 simplemente quitando
los tubos de las tomas de presión y
pulsando el botón “Autocero” durante
unos segundos.
En el caso del modelo CP111, no es
necesario retirar los tubos de las tomas
de presión. Una vez el autocero se realiza,
se enciende el piloto luminoso verde
“ON” y en los transmisores con pantalla
se muestra el mensaje “AutoZ”.
Conguración
Para congurar el transmitor, desatornille
los 4 tornillos de la caja y ábrala. Los
bloques de microinterruptores permiten
realizar diferentes conguraciones.
Para congurar el transmisor,
debe proceder a colocar los
interruptores según se describe
a continuación cuando el
equipo esté sin alimentación.
Reestablezca la alimentación
una vez haya completado la
conguración.
Ejemplos:
• De 0 a 750 mmH
2
O: el rango de medición que debe seleccionarse es 750 mmH
2
O.
• De -500 a +500 Pa: el rango de medición que debe seleccionarse es 1000 Pa.
• Los rangos intermedios de medición del transmisor CP 111 entre ±100 Pa depende de la unidad de medición seleccionada
• Los rangos intermedios de medición del transmisor CP 112 entre ±1000 Pa depende de la unidad de medición seleccionada
• Los rangos intermedios de medición del transmisor CP 113 entre ±10 000 Pa depende de la unidad de medición seleccionada
1
2
3
4
1
2
3
4
Combinación 1 Combinación 2 Combinación 3 Combinación 4 Combinación 5
Modelo CP111 CP112 CP113 CP111 CP112 CP113 CP111 CP112 CP113 CP112 CP111 CP113 CP111 CP112 CP113
Pa 20 100 1000 30 250 2500 40 500 5000 50 750 7500 100 1000 10000
mmH
2
O 2.0 10.0 100.0 3.0 25.0 250.0 4.0 50.0 500 5.0 75.0 750.0 10.0 100.0 1000.0
mbar 0.20 1.00 10.00 0.30 2.50 50.00 0.40 5.00 50.00 0.50 7.50 75.00 1.00 10.00 100.00
inWG 0.08 0.40 4.00 0.12 1.00 10.00 0.16 2.00 20.00 0.20 3.00 30.00 0.40 4.00 40.00
mmHg 0.20 0.80 8.00 0.22 2.00 20.00 0.30 4.00 40.00 0.40 6.00 60.00 0.80 8.00 80.00
daPa 2.0 10.0 100 3.0 25.0 250.0 4.0 50.0 500.0 5.0 75.0 750.0 10.0 100.0 1000.0
kPa 0.020 0.100 1.00 0.030 0.250 2.50 0.040 0.500 5.00 0.050 0.750 7.50 0.100 1.000 10.00
hPa 0.20 1.00 10.00 0.30 2.50 25.00 0.40 5.00 50.00 0.50 7.50 75.00 1.00 10.00 100.00
1
2
3
4
1
2
3
4
1
2
3
4
1
2
3
4
1
2
3
4
Off On Off On
Bloque izquierdo Bloque derecho
Ajuste del rango
de medición
Ajuste de la salida
Selección de escala:
estándar o cero central
Selección de unidades
Interruptor
CP 111, CP 112, CP 113
