8 Nederlands
Installatie
Installatie
WAARSCHUWING
Zorg dat er tijdens de installatie niet op de snoeren wordt getrapt of dat deze worden
verdraaid en houd ze uit de buurt van onderdelen van de oven die hitte uitstralen.
Installatie in een kast
Indien de oven in een inbouwkast wordt geïnstalleerd, moeten de plastic oppervlakken en
klevende delen van de kast bestand zijn tegen temperaturen volgens EN 60335. Samsung is
niet verantwoordelijk voor schade aan de oven door de warmte-uitstoot van het apparaat.
De oven moet goed worden geventileerd. Voor ventilatie moet een ruimte van ongeveer
50 mm worden opengelaten tussen de onderste plank van de kast en de steunwand. Indien u
de oven onder een kookplaat installeert, volgt u de installatie-instructies voor de kookplaat.

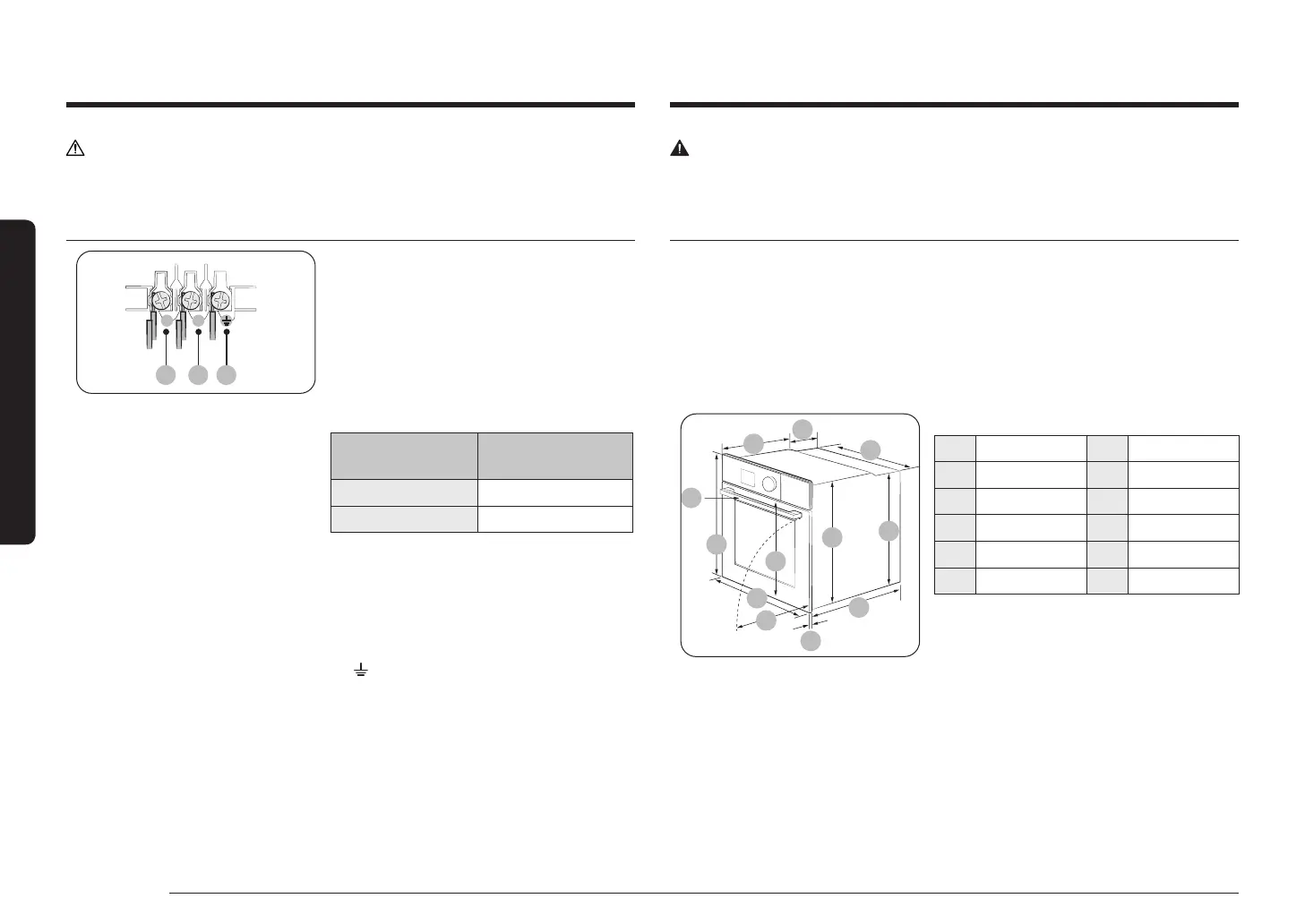

Vereiste afmetingen voor installatie
D
E
C
B
A
L
K
J
I
F
H
G
Oven (mm)
A 560 G 503
B 166 H 481
C 383 I 21
D 45 J 549
E 596 K 579
F 595 L 559
LET OP
Verwijder het kinderslot voordat u een van de pyrolytische reinigingsprogramma's gebruikt,
zodat blokkering van de ventilatie wordt vermeden waardoor de deur kan opwarmen.
Aansluiting op het lichtnet
01 02 03
L N
01 BRUIN of ZWART
02 BLAUW of WIT
03 GEEL/GROEN
Sluit de oven op een stopcontact aan. Als er
vanwege de beperkingen met de toegestane
stroomsterkte geen stopcontact beschikbaar is,
gebruikt u een meerpolige werkschakelaar (met
ten minste 3 mm ruimte tussen de contactpunten)
om aan de veiligheidsvoorschriften te voldoen.
Gebruik een stroomsnoer van voldoende lengte
en minimaal 1,5-2,5 mm² doorsnede dat aan de
specicatie H05 RR-F of H05 VV-F voldoet.
Nominale
ingangsstroom (A)
Minimale doorsnede
10 < A ≤ 16 1,5 mm²
16 < A ≤ 25 2,5 mm²
Controleer de uitgangsspecicaties op het etiket
op de oven.
Open met een schroevendraaier de achterplaat
van de oven en verwijder de schroeven van de
snoerbeugel. Sluit vervolgens de stroomdraden op
de geëigende contactpunten aan.
De (
)-aansluiting moet worden geaard. Sluit als
eerste de geel/groene draad aan (aarddraden).
Deze moet langer zijn dan de andere. Als u een
stopcontact gebruikt, moet dit nadat de oven is
geïnstalleerd nog bereikbaar zijn. Samsung is niet
verantwoordelijk voor ongelukken die ontstaan
door een ontbrekende of defecte aarding.
