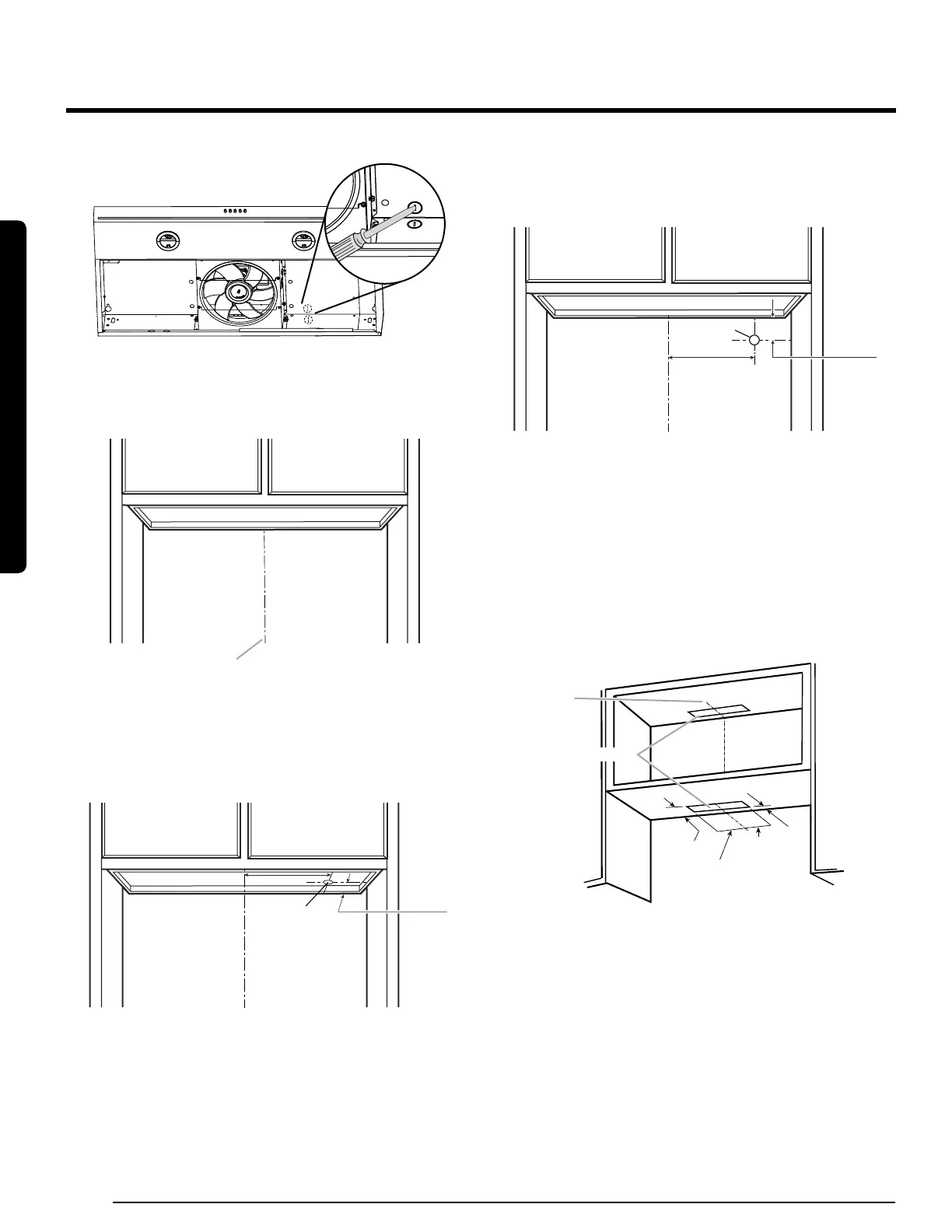

24 Français
3. À l'aide d'un tournevis à lame plate, retirez la découpe d'alimentation
appropriée.
Marquer les emplacements des trous
1. Déterminez et marquez clairement une ligne centrale (mediane)
verticale sur le mur et le bas de l'armoire.
A
A. Centerline
Pour câbler par le haut:
1. Marquez une distance de ligne (A) à partir de la droite de la ligne
médiane sur la face inférieure du l'armoire. Marquez le point sur
cette ligne qui est à 2 ”(5,08 cm) du dessous du mur. Percez un
trou de
7
⁄
8
po (2,2 cm) de diamètre (B) à travers la paroi arrière à ce
stade
AA
B
2”
(5.08 cm)
A
A. 8
2
/
5
" (21.3cm)
Pour câbler à travers le mur:
1. Marquez une distance de ligne (A) à partir de la droite de la ligne
médiane sur la face inférieure de l'armoire. Marquez le point sur
cette ligne qui est à
7
⁄8″ (2.2 cm) du dessous de l'armoire. Percez un
trou de
7
⁄
8
po (2,2 cm) de diamètre (B) à travers la paroi arrière à ce
stade.
B
A
7⁄8”
(2.2 cm)
A. 8
2
/
5
" (21.3cm)
Marquer et couper l'ouverture de l'évent
Pour une installation non ventilée (recirculation): sautez l'étape
«Marquer et couper l'ouverture d'évent».
Pour système de ventilation rectangulaire de 3¼ "x 10" (8,3 x 25,4 cm)
Pour faire une découpe rectangulaire de 4 "x 10½" (10,16 cm x 26,7 cm)
sur le dessous du haut et du bas de l'armoire:
1. Marquez les lignes 1½ ”(3,95 cm) et 4
4
⁄
5
” (12,25 cm) à partir du mur
arrière sur la ligne centrale du dessous de l'armoire. Tracez des
lignes de 5¼ ”(13,3 cm) à droite et à gauche de la ligne centrale sur le
dessous de l'armoire.
Découpes d’ armoire
5
1
/4
*1
1
/
2
(3.95 cm)
(13.3 cm)
5
1
/4
(13.3 cm)
*4
4
/5
(12.25 cm)
Ligne centrale
*Du mur, pas du cadre de l’armoire
2. Utilisez une scie sabre ou une scie à guichet pour couper une
ouverture rectangulaire pour l'évent.
3. Répétez les étapes 1 à 3 pour le dessous du haut de l'armoire.
Installation de la Hotte
Installation de la Hotte
