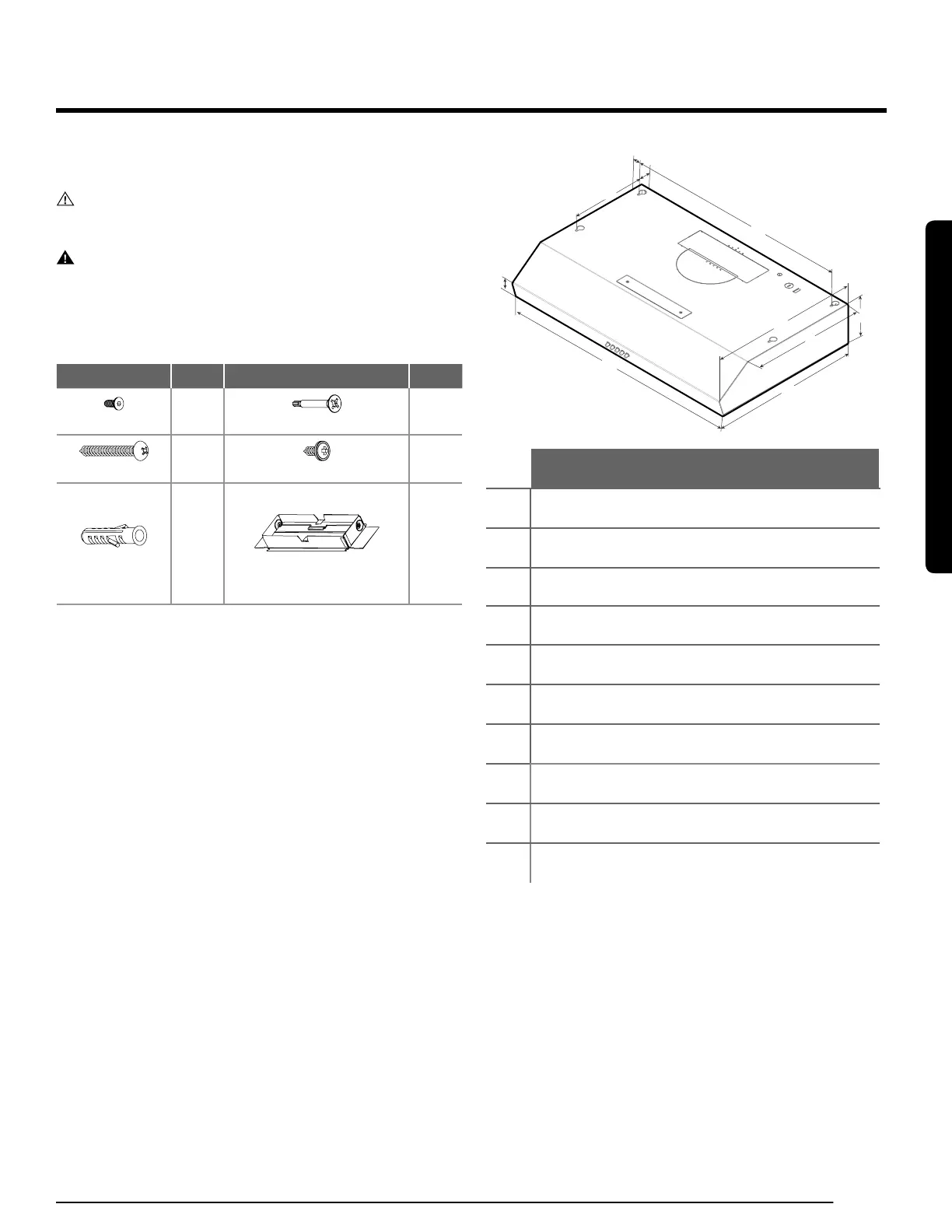

Français 21
Exigences d’Installation
Outils et Pièces
Retirer l'emballage
MISE EN GARDE
Retirez soigneusement le carton. Portez des gants pour vous protéger
des arêtes vives.
ATTENTION
Retirez le lm protecteur recouvrant le produit avant sa mise en service.
Pièces fournies
• Ensemble de hotte avec ventilateur et lampes LED déjà installés.
• Sac de matériel avec:
Pièce Qté Pièce Qté
3.5 x 9.5 mm
2
Adapteur Torx
®†
T10
1
5 x 45 mm
2
4.5 x 13 mm
4
8 x 45 mm
2
3
1
⁄4" x 10" (8.3 x 25.4 cm)
registre rectangulaire
1
Outils/matériaux nécessaires
• Niveau
• Perceuse avec forets de
1
⁄8” (3 mm), ½” (13 mm) et 1¼ ”(30 mm)
• Crayon
• Pince à dénuder ou couteau utilitaire
• Ruban à mesurer ou règle
• Pinces
• Pistolet à calfeutrer et composé de calfeutrage résistant aux
intempéries
• Scie sabre ou scie à guichet
• Cisailles métalliques
• Tournevis:
• Phillips (cruciforme) No. 2
• De lame plate
Pièces nécessaires
• Câble d'alimentation domestique
• Décharge de traction de ½ po (12,7 mm) homologuée UL ou
approuvée CSA
• 3 connecteurs de ls répertoriés UL
Pour les installations rondes ventilées de 7 "(17,8 cm)
• Système d'évent rond en métal de 7 "(17,8 cm) avec capuchon
mural ou de toit
• Pinces d'évent
Pour les installations rectangulaires ventilées de 3¼ "x 10" (8,3 x
25,4 cm)
• Système de ventilation rectangulaire en métal de 3¼ "x 10" (8,3 x
25,4 cm) avec capuchon mural ou de toit.
Dimensions et Dégagements
A
E
I
F
G
H
C
D
J
B
NK30B3500US/AA
A 30″ (76 cm)
B 18
3
⁄4″ (47,5 cm)
C 5″ (12,5 cm)
D 14½″ (36,7 cm)
E 2″ (5,2 cm)
F 27
15
/
16
″ (70,9 cm)
G 9″ (22,9 cm)
H 1½″ (3,8 cm)
I 1″ (2,5 cm)
J 18
1
/
8
″ (46 cm)
Exigences d’Installation
