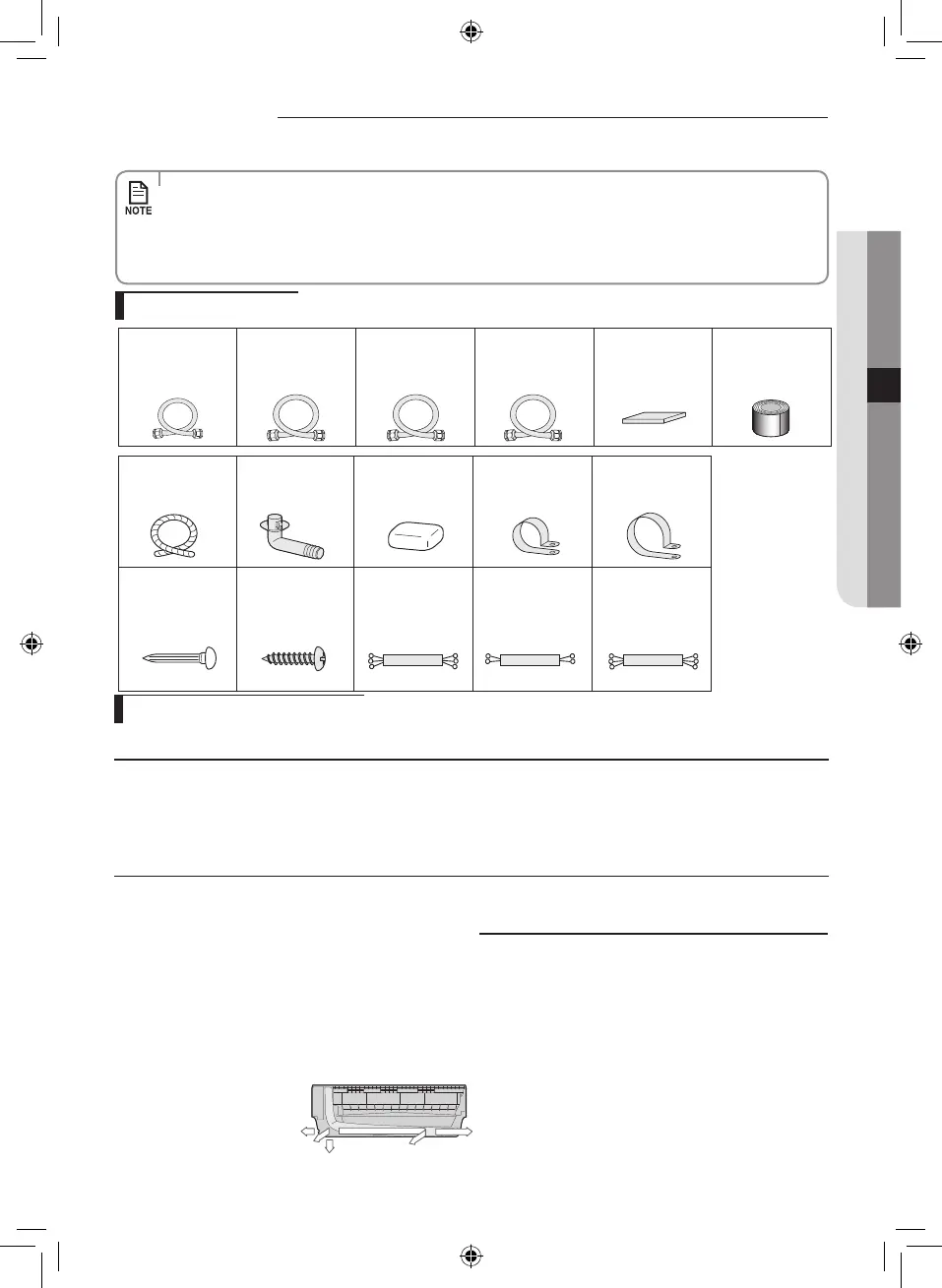

English-35

INSTALLATION05

Accessories

• Thearenutsareattachedtotheendofeachpipeofanevaporatororaserviceport.

Use the nuts when connecting the pipes.

• Thewireassemblycableisoptional.Ifitisnotsupplied,usethestandardcable.

• Thedrainplugandrubberlegareonlyincludedwhentheairconditionerissuppliedwithouttheassemblypipe

as seen in the picture below.

Tools required for installation

General Tools

•VacuumPump(Backwardowingprevention) •ManifoldGauge •StudFinder

•TorqueWrench •PipeCutter •Reamer •PipeBender •SpiritLevel

•ScrewDriver •Spanner •Drill •LWrench •MeasuringTape

Tools for test operations

•Thermometer •ResistanceMeter  •Electroscope

Optional accessories

Insulated

Assembly Pipe,

Ø6.35 mm x 5 m (1)

Insulated Assembly Pipe,

Ø9.52 mm x 5 m (1)

✴✴

09/12

✴✴

Insulated Assembly Pipe,

Ø12.70mmx5m(1)

✴✴

AR09HVSDQ

✴✴

✴✴

13/18

✴✴

Insulated Assembly Pipe,

Ø15.88 mm x 5 m (1)

✴✴

24

✴✴

PE T3 Foam Tube

Insulation (1)

Vinyl Tapes (2)

Drain Hose,

length 2 m (1)

Drain Plug (1) Putty 100 g (1) Pipe Clamps A (3) Pipe Clamps B (3)

Cement Nails (6)

M4 x 25 Tapped

Screws (6)

3-wire

Power Cable (1)

2-wire

Assembly Cable (1)

3-wire

Assembly Cable (1)

Fixing the installation plate

You can select the direction of the drain hose depending on where you want to install the indoor unit. Therefore before xing

the installation plate to a wall or a window frame, you must determine the position of the 65mm hole through which the cable,

pipe and hose pass to connect the indoor unit to the outdoor unit.

Whenfacingthewall,thepipeandcablecanbeconnectedfromthe:

A

C

B

D

D

 Direction of pipe

 •Right(A)

 •Left(B)

 •Underside_right(C)

 •Rear_rightorleft(D)
