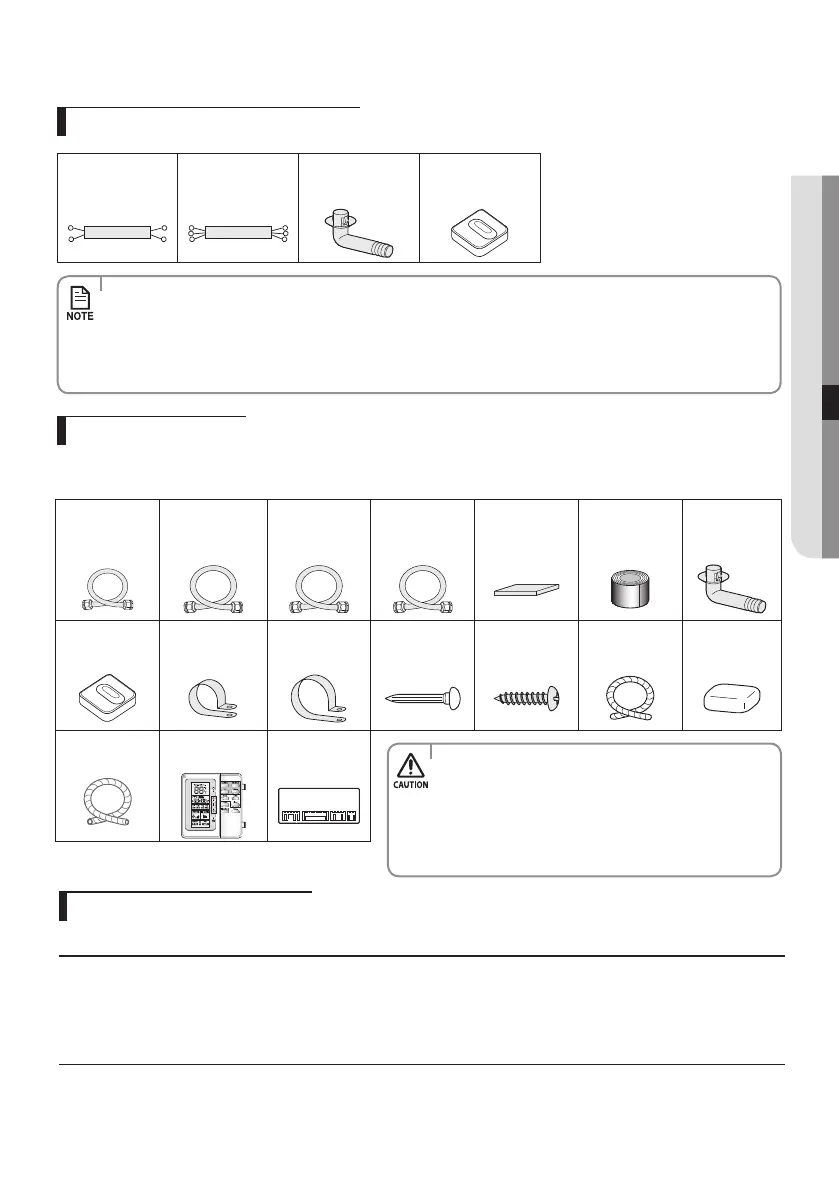

Accessories in the outdoor unit case

• Thearenutsareattachedtotheendofeachpipeofanevaporatororaserviceport.

Use the nuts when connecting the pipes.

• Theassemblycableisoptional.Ifitisnotsupplied,usethestandardcable.

• Thedrainplugandrubberlegareonlyincludedwhentheairconditionerissuppliedwithouttheassembly

pipe as seen in the picture below.

2-wire

Assembly Cable (1)

3-wire

Assembly Cable (2)

Drain Plug (1) Rubber Leg (4)

Optional accessories

The following connection accessories are optional. If they are not supplied, you should obtain them before installing the air

conditioner.

Insulated

Assembly Pipe,

Ø1/4inch (Ø6.35mm)

(1)

Insulated

Assembly Pipe,

Ø3/8inch(9.52mm) (1)

09/12

Insulated

Assembly Pipe,

Ø1/2inch(12.70mm) (1)

18

Insulated

Assembly Pipe,

Ø5/8inch(15.88mm) (1)

24

PE T3 Foam Tube

Insulation (1)

Vinyl Tapes (2) Drain Plug (1)

Rubber Legs (4) Pipe Clamps A (3) Pipe Clamps B (3) Cement Nails (6)

M 0.16 x 0.98

(M4 x 25) Tapped

Screws (6)

Drain Hose,

length 6.56ft(2m) (1)

Putty 100g (1)

Foam

Insulation(1)

Wired remote

controller (1)

Sub COMM PBA

• Iftheseaccessoriesaresupplied,theywillbeinthe

accessory box.

• Wiredremotecontrollerisoptional.IthasnoFilterReset

function in this model.

• At cool mode, when wireless Remote controller temp

setting is from 61

o

F~64

o

F, wired Remote controller

 candisplaythesettingtempcorrectly,butcan'tset

TEMP below from 64

o

F to 61

o

F .

Tools required for installation

General Tools

•VacuumPump(Backwardowingprevention) •ManifoldGauge •StudFinder

•TorqueWrench •PipeCutter •Reamer •PipeBender •SpiritLevel

•ScrewDriver •Spanner •Drill •LWrench •MeasuringTape

Tools for test operations

•Thermometer •ResistanceMeter •Electroscope

English-39

INSTALLATION07
