Handleiding
Je bekijkt pagina 9 van 54
9
Nederlands

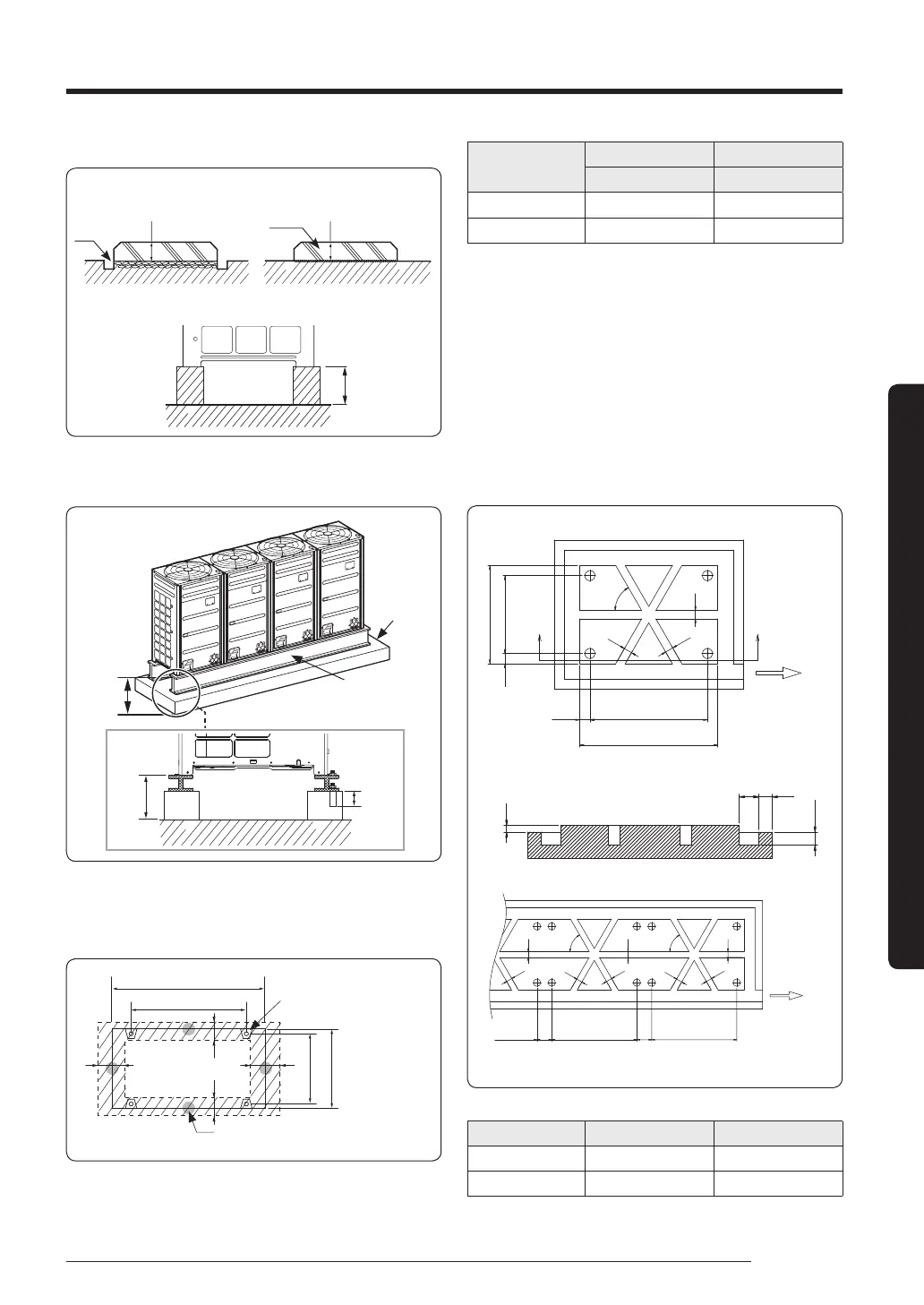

Installatieprocedure
Constructie ondergrond
(Eenheid: mm)
<Bij het installeren op de grond>
Afvoerput
Meer dan 200
<Bij het installeren op het dak>
Het oppervlak van de ondergrond
moet horizontaal waterpas staan.
Meer dan 200
Meer dan 200
Installatie buiteneenheid
(Eenheid: mm)
Ondergrond
H-balk of
antitrillingsframe
Meer dan
200
Meer dan 200
Meer dan 50
Positie ondergrond en ankerbout
buiteneenheid
A
B
54
730
765
54
Buiteneenheid -
antitrillingsframe (4-Ø 12)
Antitrilling - ondergrond (4-Ø 18)
(Eenheid: mm)
(Eenheid: mm)
Classificatie
(mm)
DVM S2 klein type DVM S2 groot type
B930 x H1695 x D765 B1295 x H1695 x D765
A 930 1295
B 790 1155
※ Raadpleeg de bouwtekeningen in de technische handleiding
om gaten te maken om het antitrillingskussen aan te sluiten.
Voorbeelden van afvoerwerk
• Bouw een afvoergoot van gewapend beton en leterop dat
deze waterdicht is.
• Maak een helling van 1/50 om ontdooit water probleemloos
af te voeren.
• Bouw een afvoer bij de buiteneenheid om te voorkomen dat
ontdooit water (vanuit de buiteneenheid) blijft liggen, gaat
overstromen of bevriezen in de buurt van de installatieplek.
• Inspecteer de sterkte en waterbestendigheid van het dak als
de buiteneenheid op een dak wordt geplaatst.
(Eenheid: mm)
960
730100
80
80
80
60°
120
X
X’
Richting van
de afvoer
(helling 1/5)
<Afvoer voor enkelvoudige installatie>
B
A
50
100
150 100
<X-X’ SECTIE>
80
80
80
80
80
80
80
80
60°
60°
240
B B
240
Richting
van de
afvoer
(helling 1/5)
<Afvoer voor het installeren van modules>
(Eenheid: mm)
Classificatie DVM S2 klein type DVM S2 groot type
A 1030 1395
B 790 1155
