33
Nederlands
Installatieprocedure
De spanningsaansluiting aansluiten
• Sluit de kabels aan op het klemmenbord door middel van
soldeervrije terminals.
• Sluit de kabels goed aan door gebruik te maken van
gecertificeerde en goedgekeurde kabels en zorg ervoor
datze goed worden bevestigd zodat er geen externe
kracht wordt uitgeoefend op de terminal.
• Gebruik een schroevendraaier en moersleutel die de
toegestane torsie kan geven als de schroeven worden
vastgemaakt aan het klemmenbord.
• Draai de terminalschroeven vast door u te houden aan de
gespecificeerde torsiewaarde. Als de terminal los zit, dan
kan er brand ontstaan als gevolg van het genereren van
boogwarmte, en als de terminal te strak vast zit, dan kan
hetklemmenbord beschadigd raken.

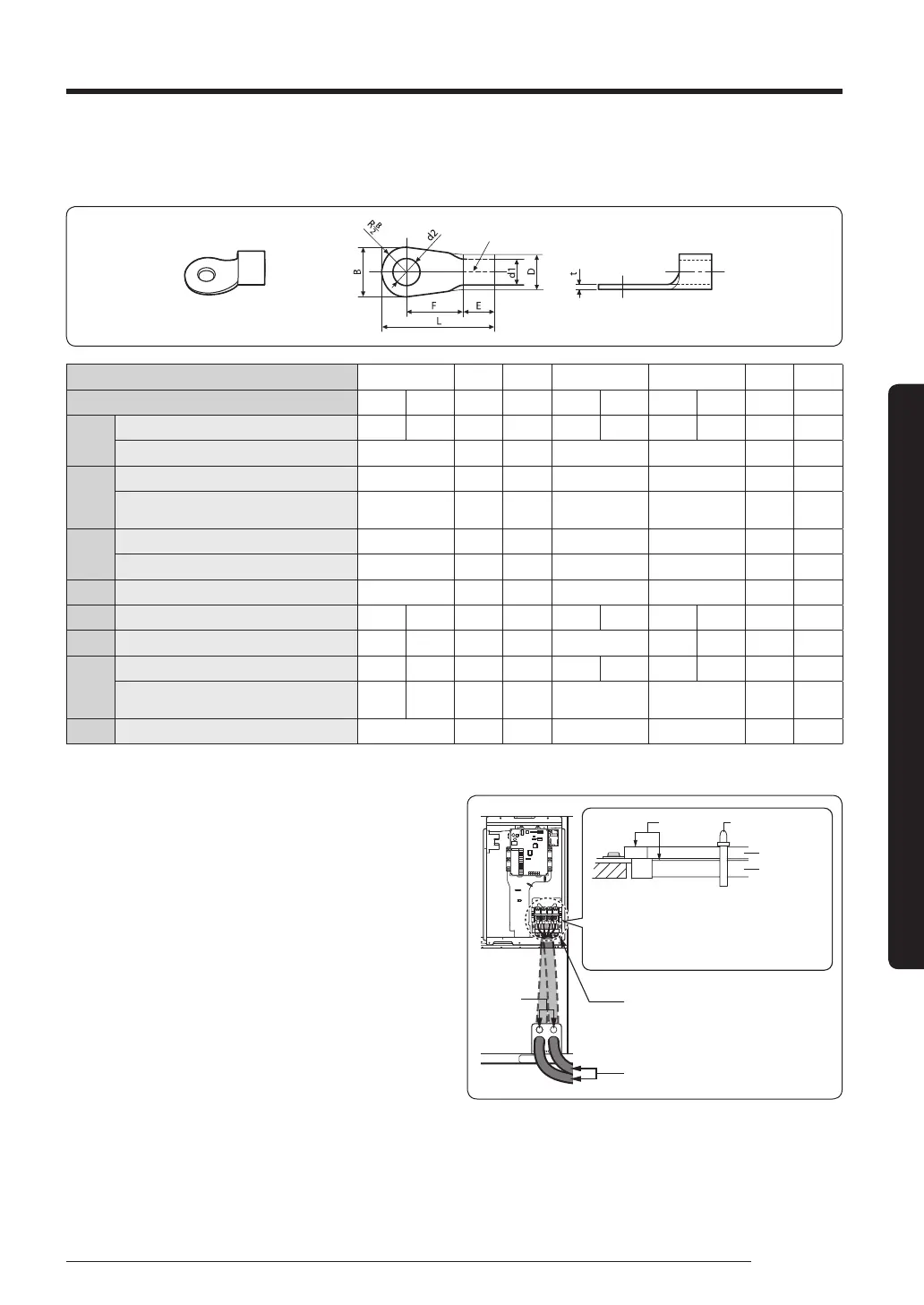

1 Aansluiting voorzijde
Beschermingsbuis stroomkabel
De plek waar de mantel van de
stroomkabel wordt verwijderd.
Verbinding
Dunne kabel
Dikke kabel
Scheidt de soldeervrije terminal omhoog en
omlaag om te voorkomen dat deze los gaat
zitten als er twee kabels op één terminal worden
aangesloten. Leid de dunne kabel naar boven
en de dikke kabel naar beneden . Bevestig de
stroomkabel met een kabelbinder .
Soldeervrije
ringaansluiting
Kabelbinder
Het kiezen van een soldeervrije ringaansluiting
• Kies een soldeervrije ringaansluiting voor een stroomkabel volgens de nominale afmetingen voor de kabel.
• Breng isolatiecoating aan op het verbindingsdeel van de soldeervrije ringaansluiting en de stroomkabel.
Zilveren soldeerder
Nominale afmetingen voor de kabel (mm
2
) 4/6 10 16 25 35 50 70
Nominale afmetingen van de schroef (mm) 4 8 8 8 8 8 8 8 8 8
B
Standaard afmeting (mm) 9,5 15 15 16 12 16,5 16 22 22 24
Tolerantie (mm)
±0,2 ±0,2
±0,2
±0,3 ±0,3
±0,3
±0,4
D
Standaard afmeting (mm) 5,6 7,1 9 11,5 13,3 13,5 17, 5
Tolerantie (mm)
+0,3
-0,2
+0,3
-0,2
+0,3
-0,2
+0,5
-0,2
+0,5
-0,2
+0,5
-0,2
+0,5
-0,4
d1
Standaard afmeting (mm) 3,4 4,5 5,8 7,7 9,4 11,4 13,3
Tolerantie (mm) ±0,2 ±0,2 ±0,2 ±0,2 ±0,2 ±0,3 ±0,4
E Min. (mm) 6 7,9 9,5 11 12,5 17, 5 18,5
F Min. (mm) 5 9 9 13 15 13 13 13 14 20
L Max. (mm) 20 28,5 30 33 34 38 43 50 51
d2
Standaard afmeting (mm) 4,3 8,4 8,4 8,4 8,4 8,4 8,4 8,4 8,4 8,4
Tolerantie (mm)
+ 0,2
0
+ 0,4
0
+ 0,4
0
+ 0,4
0
+ 0,4
0
+ 0,4
0
+ 0,4
0
+ 0,4
0
t Min. (mm) 0,9 1,15 1,45 1,7 1,8 1,8 2,0
