Installatieprocedure
3 Pijpen plaatsen tussen buiteneenheden.
• U hebt verbindingsaftakkingen nodig. Dit is een optionele accessoire nodig voor het maken van verbindingen tussen buiteneenheiden om deze
te combineren in een module.
※ U moet de Y-verbinding als aftakking gebruiken voor het aansluiten van de buiteneenheden zodat het koelmiddel optimaal wordt
gedistribueerd. (Geen T-verbinding gebruiken.)
• Als u buiteneenheiden in een module installeert, dan is er geen beperking wat betrekt de volgorde van de installatie tussen de buiteneenheden.
• De hoogte van de verbindingspijp dient gelijk of lager te zijn dan de pijpen aangesloten op de buiteneenheden.
• Vergelijk de veranderingen met de DVM II, III en IV.

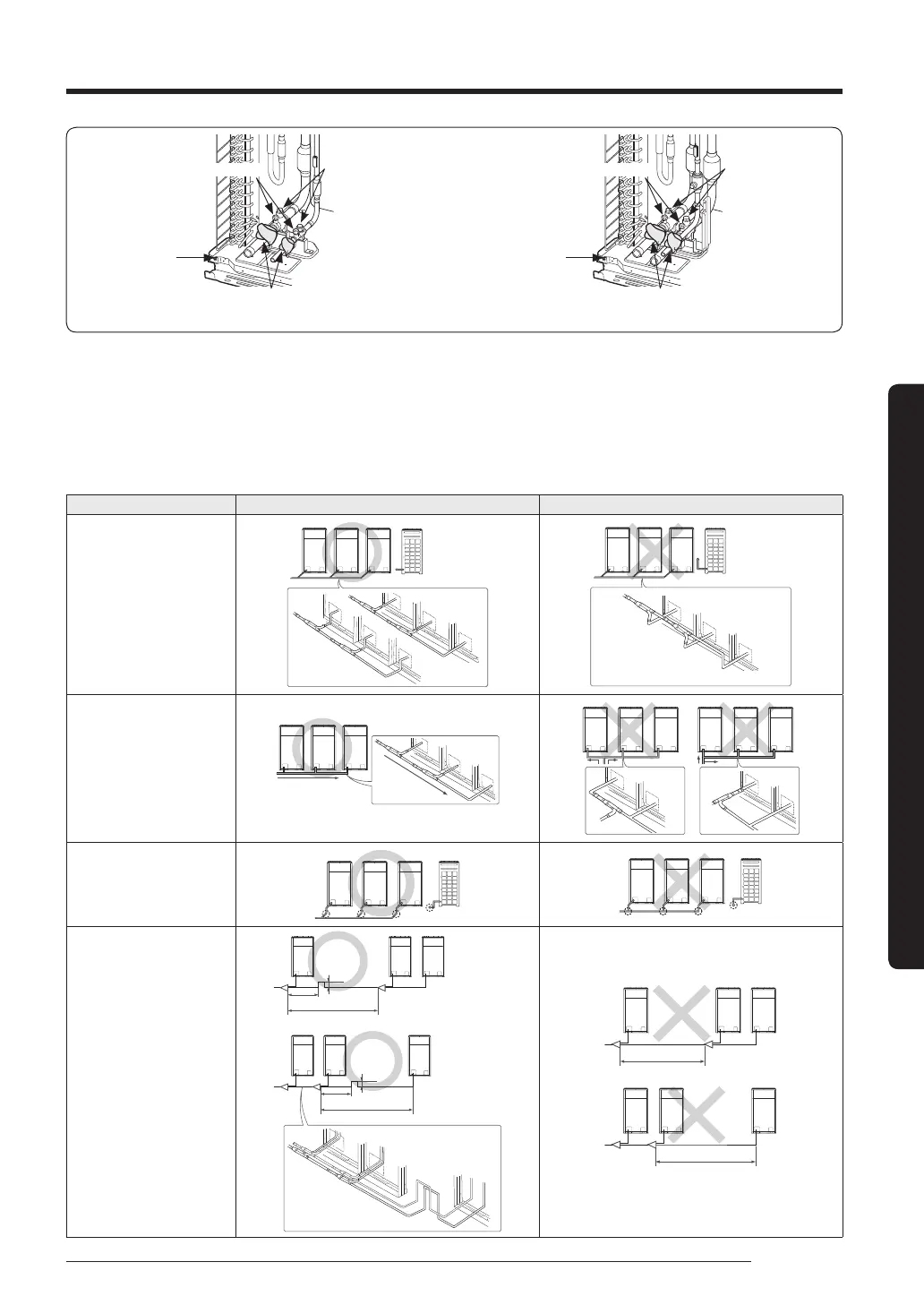

Opgelet Correcte installatie Verkeerde installatie
Koelmiddelpijpen dienen op
hetzelfde of een lager niveau
te worden aangesloten dan
de pijpen aangesloten op de
buiteneenheid.
Koelmiddelpijpen moeten
worden aangesloten via de
zijkant van het product.
Een recht deel dien
300mm of meer
te zijn.
De verbindingsaftakking
tussen de buiteneenheid
moet horizontaal worden
geïnstalleerd.
Een verticale opvangbak kan in
de volgende situaties worden
geïnstalleerd:
Casus1 De pijplengte tussen
de aftakkingen van de
buiteneenheid overschrijdt
de2 meter.
Casus2 De pijplengte tussen
de buiteneenheid en de
aftakking daarvan overschrijdt
de 2meter.
1 m of minder
1 m of minder
200 -
300mm
200 -
300mm
Meer dan 2 m
Meer dan 2 m
Meer dan 2 m
Meer dan 2 m
< H/P >
Temperatuursensor
Natte handdoek
Servicepoort
Onderhoudsklep
Temperatuursensor
Natte handdoek
Servicepoort
Onderhoudsklep
< H/R >
