Nederlands

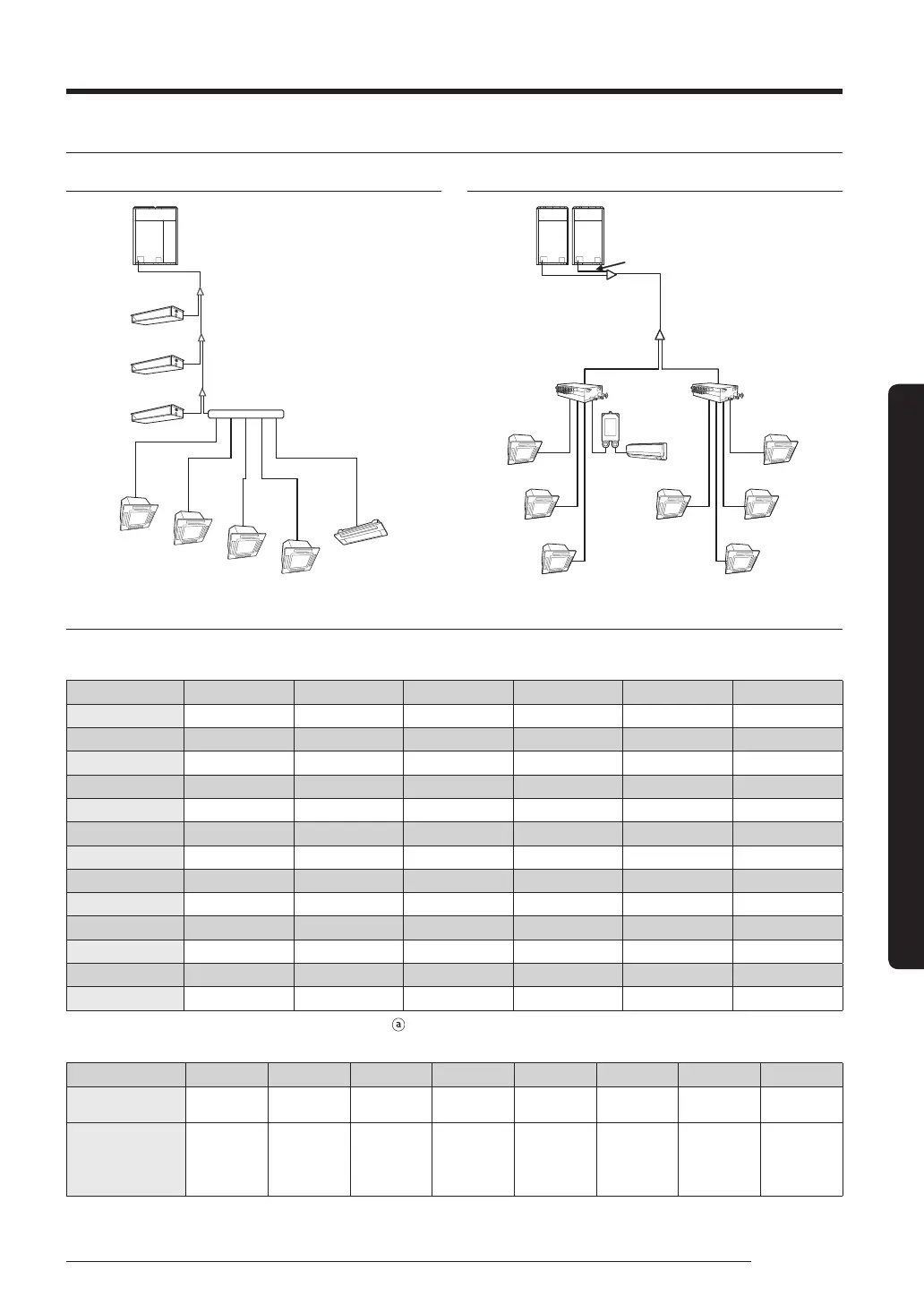

Installatieprocedure
Extra koelmiddel
H/P H/R
Ø12,70 (5 m)
Ø12,70 (5 m)
Ø12,70 (5 m)
Ø6,35 (5 m)
Ø6,35 (10 m)
Ø6,35 (15 m)
Ø9,52 (10 m)
Ø9,52 (10 m)
Ø9,52 (10 m)
Ø9,52
(10 m)
Ø6,35 (5 m)
Ø9,52 (10 m)
46,4kW
4,5kW
5,6kW
5,6kW
7,1kW
7,1kW
7,1kW
7,1kW
3,6kW
Ø9,52 (1m)
Ø12,70 (5 m)
Ø15,88 (10 m)
Ø12,70 (10 m)
Ø9,52
(15 m)
Ø9,52
(10 m)
Ø12,70 (10 m)
Ø9,52 (18 m)
Ø9,52
(18 m)
Ø9,52 (25 m)
Ø9,52
(15 m)
Ø9,52
(10 m)
MCU
MCU
Ø6,35 (2 m)
2,8kW
7,1kW
11,2kW
7,1kW
11,2kW
7,1kW
7,1kW
7,1kW
Ø6,35 (15 m)
61,6 kW (33,6 kW + 28,0 kW)
Installatie koelmiddelpijp
• Basis hoeveelheid koelmiddel in de buiteneenheid (kg)
– De hoeveelheid extra koelmiddel moet worden berekent op basis van het totaal van de totale lengte van de vloeistofpijp.
Classificatie AM080AXVGGH/EU AM100AXVGGH/EU AM120AXVGGH/EU AM140AXVGGH/EU AM160AXVGGH/EU AM180AXVGGH/EU
Basis hoeveelheid 7,0 7,0 7,0 8,0 10,5 10,5
Classificatie AM200AXVGGH/EU AM220AXVGGH/EU AM240AXVGGH/EU AM260AXVGGH/EU
Basis hoeveelheid 10,5 10,5 14 14
Classificatie AM080AXVAGH/EU AM100AXVAGH/EU AM120AXVAGH/EU AM140AXVAGH/EU AM160AXVAGH/EU AM180AXVAGH/EU
Basis hoeveelheid 5,5 5,5 7,0 7,0 8,0 8,0
Classificatie AM200AXVAGH/EU AM220AXVAGH/EU AM240AXVAGH/EU AM260AXVAGH/EU
Basis hoeveelheid 10,5 10,5 14,0 14,0
Classificatie AM100AXVDGH/EU AM120AXVDGH/EU AM140AXVDGH/EU AM160AXVDGH/EU AM180AXVDGH/EU
Basis hoeveelheid 5,5 7,0 7,0 8,0 8,0
Classificatie AM080AXVGGR/EU AM100AXVGGR/EU AM120AXVGGR/EU AM140AXVGGR/EU AM160AXVGGR/EU AM180AXVGGR/EU
Basis hoeveelheid 7,0 7,0 7,0 8,0 10,5 10,5
Classificatie AM200AXVGGR/EU AM220AXVGGR/EU AM240AXVGGR/EU AM260AXVGGR/EU
Basis hoeveelheid 10,5 10,5 14,0 14,0
• Hoeveelheid extra koelmiddel afhankelijk van de pijpgrootte ( )
– De hoeveelheid extra koelmiddel moet worden berekent op basis van het totaal van de totale lengte van de vloeistofpijp.
Grootte vloeistofpijp Ø 6,35 Ø 9,52 Ø 12,70 Ø 15,88 Ø 19,05 Ø 22,22 Ø 25,40 Ø 28,58
Extra hoeveelheid
(kg/m)
0,02 0,06 0,125 0,18 0,27 0,35 0,53 0,65
Hoeveelheid koelmiddel
toegevoegd als de
diameter van de
vloeistofpijp werd
gereduceerd (kg/m).
- 0,08 0,13 0,195 0,28 0,42 0,53 -
– Voor de reeds op de EEV-kit aangesloten binneneenheid geldt dat het vullen van het extra koelmiddel 0,01kg per meter is, ongeacht de pijpgrootte.
